Einzel- und multidimensionale Rohrblasen (Absperrblasen) mit kleinerem Durchmesser, PLUGY und PLUGSY
Diese Rohrblasen (Absperrblasen) sind für die Verwendung in allen Typen von Rohrleitungen geeignet. Die Auswahl von Produkten reicht von Einzeldimensionsrohrblasen (Absperrblasen) für die Abdichtung von Rohrleitungen eines Durchmessers, bis zu multidimensionalen Rohrblasen (Absperrblasen) für die Abdichtung von Rohrleitungen unterschiedlicher Durchmesser.
Die PLUGY Rohrblasen (Absperrblasen) sind in Abwasserleitungen einsetzbar, um den Durchfluss zu verschließen, oder als Hinterrohrblase für die Luftdichtheitsprüfung.
Im Gummiteil der PLUGSY Rohrblase ist ein Aluminium-Gewinderohr einvulkanisiert, um den Durchfluss des Abwassers durch die Rohrblase zu ermöglichen.
Während der Luftdichtheitsprüfung sind die Rohrblasen als Vorderrohrblase verwendbar. Alle Rohrblasen (Absperrblasen) sind aus Natur- und synthetischem Kautschuk gefertigt. Beide Materialien sind gut gegen Rutschen und bleibende Druckverformung beständig. Da die Rohrblasen (Absperrblasen) nicht mit Stoffgeflecht verstärkt sind, weisen sie ausgezeichnete Dehnbarkeits- und Abdichtungseigenschaften auf. Sie sind aus korrosionsbeständigen Materialien gefertigt.
Die PLUGY und PLUGSY Rohrblasen (Absperrblasen) bis zu Durchmesser 200 mm sind mit einem Füllventil bestückt, das in die Rohrblase einvulkanisiert ist.
Die Rohrblasen (Absperrblasen) sind mit einer auf den Ventilstamm montierten Kette und einem birnenförmigen Griff ausgestattet, was ein leichteres Tragen und
Herunterlassen der Rohrblase ermöglicht. Auf diese Weise wird auch das Rutschen der Rohrblase entlang die Rohrleitung minimiert.
Die Rohrblasen der weiteren Dimensionen sind mit einem Füllventil ausgestattet, das, falls notwendig, einfach durch eine Schnellkupplung ersetzt werden kann. Wenn ein Poly-Lift Füllschlauch verwendet wird, ermöglichen die Ringschrauben das leichtere Aufheben und Herunterlassen der Rohrblasen.

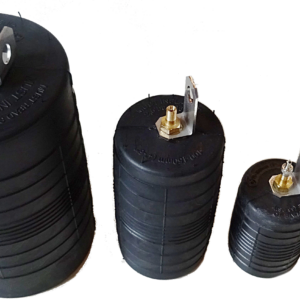

Die PLUGY Absperrblasen – Dichtkissen
sind in Abwasserleitungen einsetzbar, um den Durchfluss zu verschließen, oder als Hinterrohrblase für die Luftdichtheitsprüfung.
Im Gummiteil der PLUGSY Rohrblase (Absperrblase) ist ein Aluminium-Gewinderohr einvulkanisiert, um den Durchfluss des Abwassers durch
die Rohrblase zu ermöglichen. Während der Luftdichtheitsprüfung sind die Rohrblasen (Absperrblasen) als Vorderrohrblase verwendbar.
Alle Rohrblasen (Absperrblasen) sind aus Natur- und synthetischem Kautschuk gefertigt.
Beide Materialien sind gut gegen Rutschen und bleibende Druckverformung beständig.
Da die Rohrblasen (Absperrblasen) nicht mit Stoffgeflecht verstärkt sind, weisen sie ausgezeichnete
Dehnbarkeits- und Abdichtungseigenschaften auf. Sie sind aus korrosionsbeständigen Materialien gefertigt.
| ART.NR. | NENNGRÖSSE | ANWENDUNG MIN. Ø [mm] / [in] | ANWENDUNG MAX. Ø [mm] / [in] | FÜLLDRUCK [bar] / [psi] | ENTLEERTE ROHRBLASE Ø [mm] / [in] | GUMMITEIL- LÄNGE [mm] / [in] | GEWICHT [kg] / [oz / lbs] | RINGSCHRAUBE GEWINDE M | FÜLLVENTIL GEWINDE – GRÖSSE |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 508123 | Z1 | 20 / 0,75″ | 33 / 1,3″ | 2,5 / 36 | 19 / 0,8″ | 65 / 2,6″ | 0,01 / 0,4 oz | nicht verfügbar | R 1/8″ | |
| 60022 | Z1 1/2 | 33 / 1,3″ | 40 / 1,6″ | 2,5 / 36 | 32 / 1,3″ | 70 / 2,8″ | 0,09 / 3,2 oz | nicht verfügbar | R 1/4″ | |
| 78582 | Z2 | 50 / 2″ | 2,5 / 36 | 45 / 1,8″ | 72 / 2,8″ | 0,11 / 3,9 oz | nicht verfügbar | R 1/4″ | ||
| 78603 | Z2-3 | 50 / 2″ | 75 / 3″ | 2,5 / 36 | 45 / 1,8″ | 80 / 3,1″ | 0,12 / 4,2 oz | nicht verfügbar | R 1/4″ | |
| 76767 | Z3 | 75 / 3″ | 2,5 / 36 | 70 / 2,8″ | 85 / 3,3″ | 0,23 / 8,1 oz | nicht verfügbar | R 1/4″ | ||
| 78604 | Z3-4 | 75 / 3″ | 100 / 4″ | 2,5 / 36 | 70 / 2,8″ | 100 / 3,9″ | 0,25 / 8,8 oz | nicht verfügbar | R 1/4″ | |
| 76769 | Z4 | 100 / 4″ | 2,5 / 36 | 85 / 3,3″ | 145 / 5,7″ | 0,43 / 15 oz | nicht verfügbar | R 1/4″ | ||
| 78605 | Z4-6 | 100 / 4″ | 150 / 6″ | 2,5 / 36 | 85 / 3,3″ | 165 / 6,5″ | 0,47 / 1 lbs | nicht verfügbar | R 1/4″ | |
| 76771 | Z6 | 150 / 6″ | 2,5 / 36 | 142 / 5,6″ | 190 / 7,5″ | 1,23 / 2,7 lbs | nicht verfügbar | R 1/4″ | ||
| 78606 | Z6-8 | 150 / 6″ | 200 / 8″ | 2,5 / 36 | 142 / 5,6″ | 220 / 8,7″ | 1,32 / 2,9 lbs | nicht verfügbar | R 1/4″ | |
| 60616 | Z8 | 175 / 7″ | 204 / 8″ | 2,5 / 36 | 174 / 6,9″ | 220 / 8,7″ | 2,1 / 4,6 lbs | 6 | R 1/4″ | |
| 60618 | Z10 | 219 / 9″ | 254 / 10″ | 2,5 / 36 | 218 / 8,6″ | 250 / 9,8″ | 3,4 / 7,5 lbs | 6 | R 1/4″ | |
| 60619 | Z12 | 275 / 11″ | 305 / 12″ | 2,5 / 36 | 274 / 10,8″ | 290 / 10,8″ | 5,1 / 11 lbs | 6 | R 1/4″ | |
| PLUGSY S – BYPASS-ROHRBLASEN | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ART.NR. | NENNGRÖSSE | ANWENDUNG MIN. Ø [mm] / [in] | ANWENDUNG MAX. Ø [mm] / [in] | FÜLLDRUCK [bar] / [psi] | ENTLEERTE ROHRBLASE Ø [mm] / [in] | GUMMITEIL- LÄNGE [mm] / [in] | GEWICHT [kg] / [oz / lbs] | RINGSCHRAUBE GEWINDE M | FÜLLVENTIL GEWINDE- GRÖSSE | BYPASS- Ø [INNEN] |
| 78607 | S2 | 50 / 2″ | 2,5 / 36 | 45 / 1,8″ | 80 / 3,1″ | 0,2 / 7 oz | nicht verfügbar | R 1/8″ | 1/8″ | |
| 76768 | S3 | 75 / 3″ | 2,5 / 36 | 70 / 2,8″ | 85 / 3,3″ | 0,34 / 12 oz | 6 | R 1/8″ | 1/2″ | |
| 78614 | S3-4 | 75 / 3″ | 100 / 4″ | 2,5 / 36 | 70 / 2,8″ | 100 / 3,9″ | 0,43 / 15 oz | 6 | R 1/8″ | 1/2″ |
| 76770 | S4 | 100 / 4″ | 2,5 / 36 | 85 / 3,3″ | 145 / 5,7″ | 0,6 / 1,3 lbs | 6 | R 1/8″ | 1/2″ | |
| 78609 | S4-6 | 100 / 4″ | 150 / 6″ | 2,5 / 36 | 85 / 3,3″ | 165 / 6,5″ | 0,73 / 1,6 lbs | 6 | R 1/8″ | 1/2″ |
| 76772 | S6 | 150 / 6″ | 2,5 / 36 | 142 / 5,6″ | 190 / 7,5″ | 2,13 / 4,7 lbs | 6 | R 1/8″ | 1″ | |
| 78610 | S6-8 | 150 / 6″ | 200 / 8″ | 2,5 / 36 | 142 / 5,6″ | 220 / 8,7″ | 2,38 / 5 lbs | 6 | R 1/8″ | 1″ |
| 60621 | S8 | 175 / 7″ | 204 / 8″ | 2,5 / 36 | 174 / 6,9″ | 240 / 9,5″ | 3,3 / 7 lbs | 6 | R 1/4″ | 2″ |
| 60622 | S10 | 219 / 9″ | 254 / 10″ | 2,5 / 36 | 218 / 8,6″ | 300 / 11,8″ | 4,7 / 10 lbs | 6 | R 1/4″ | 2″ |
| 60623 | S12 | 275 / 11″ | 305 / 12″ | 2,5 / 36 | 274 / 10,8″ | 350 / 13,7″ | 7,4 / 16 lbs | 6 | R 1/4″ | 2″ |
Die PLUGY und PLUGSY Rohrblasen bis zu Durchmesser 200 mm sind mit einem Füllventil bestückt, das in die Rohrblase (Absperrblase) einvulkanisiert ist.
Die Rohrblasen sind mit einer auf den Ventilstamm montierten Kette und einem birnenförmigen Griff ausgestattet, was ein leichteres Tragen und
Herunterlassen der Rohrblase (Absperrblase) ermöglicht. Auf diese Weise wird auch das Rutschen der Rohrblase (Absperrblase) entlang die Rohrleitung minimiert.
Die Rohrblasen (Absperrblasen) der weiteren Dimensionen sind mit einem Füllventil ausgestattet, das, falls notwendig, einfach durch eine Schnellkupplung ersetzt werden kann. Wenn ein Poly-Lift Füllschlauch verwendet wird, ermöglichen die Ringschrauben das leichtere Aufheben und Herunterlassen der
Rohrblasen (Absperrblasen).
Absperrblasen – Prüfblasen – Dichtkissen
Ölbeständige Rohrblasen
Lieferbar sind auch PLUGY Rohrblasen aus Chloropren bis zu einem Durchmesser von 305 mm.
Sie zeichnen sich durch Beständigkeit gegen Öl und Ölprodukte aus.

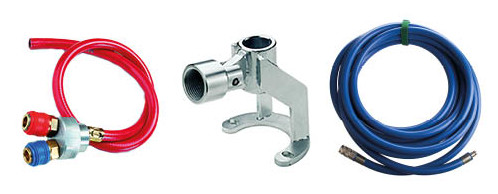

PLUGSY – mit Durchgang
Plugy & Plugsy – Gegendruck- gemessen im trockenen Metallrohr
| GEGENDRUCK – gemessen im trockenen Metallrohr PLUGY Z, PLUGSY S | ROHRDURCHMESSER [mm] | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| ROHRBLASEN- GRÖSSE | 25 / 1″ | 40 / 1,6″ | 50 / 2″ | 75 / 3″ | 100 / 4″ | 150 / 6″ | 200 / 8″ | 250 / 10″ | 300 / 12″ |
| 1″ | 2,2 / 32 | ||||||||
| 1 1/2″ | 2,2 / 32 | ||||||||
| 2″ | 1,8 / 26 | ||||||||
| 2″– 3″ | 2 / 29 | 1,5 / 22 | |||||||
| 3″ | 1,5 / 22 | ||||||||
| 3″– 4″ | 1,8 / 26 | 1,2 / 17 | |||||||
| 4″ | 1,9 / 28 | ||||||||
| 4″– 6″ | 1,9 / 28 | 1,6 / 23 | |||||||
| 6″ | 2,2 / 32 | ||||||||
| 6″– 8″ | 2,2 / 32 | 1,4 / 20 | |||||||
| 8″ | 1,3 / 19 | ||||||||
| 10″ | 1,5 / 22 | ||||||||
| 12″ | 1,8 / 26 | ||||||||

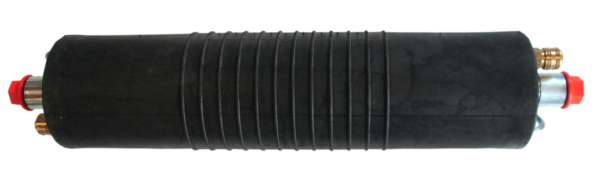

Multidimensionale lange Rohrblasen (Absperrblasen) PLUGY DC
Dank der ausgereiften Bauform können die Rohrblasen (Absperrblasen) leicht auch durch Winkel in den Anschlüssen in die Hauptleitung eingeschoben werden.
Eine wirksame Abdichtung der Anschlüsse in die Hauptrohrleitung ist gewährleistet. Die Rohrblasen (Absperrblasen) sind für Dichtheitsprüfungen mit Luft oder Wasser geeignet. Lange Rohrblasen (Absperrblasen) sind mit einem 100 cm langen Füllschlauch, einer Kette und einem birnenförmigen Griff ausgestattet.
Die Absperrblase in die Mitte des Anschlusses einsetzen. In der ersten Phase wird der Oberteil der Absperrblase aufgepumpt, um das Durchsickern von Flüssigkeit zu verhindern. In der zweiten Phase wird der übrige Teil der Absperrblase aufgepumpt, um den Durchfluss ganz zu verschließen.
| PLUGY DC – ABSPERRBLASEN | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ART.NR. | NENNGRÖSSE | ANWENDUNG MIN. Ø [mm] / [in] | ANWENDUNG MAX. Ø [mm] / [in] | FÜLLDRUCK [bar] / [psi] | ENTLEERTE ROHRBLASE Ø [mm] / [in] | GUMMITEIL- LÄNGE [mm] / [in] | LÄNGE [mm] / [in] | GEWICHT [kg] / [lbs] | FÜLLVENTIL GEWINDE- GRÖSSE |
||||
| 60073 | 50‑75 / 2″‑3″ | 50 / 2″ | 75 / 3″ | 2,5 / 36 | 40 / 1,6″ | 490 / 19″ | 550 / 22″ | 0,7 / 1,5 | TR 15 | ||||
| 60074 | 75‑100 / 3″‑4″ | 75 / 3″ | 100 / 4″ | 2,5 / 36 | 60 / 2,4″ | 550 / 22″ | 610 / 24″ | 1,2 / 3 | TR 15 | ||||
| 60075 | 100‑150 / 4″‑6″ | 100 / 4″ | 150 / 6″ | 2,5 / 36 | 80 / 3,1″ | 750 / 30″ | 810 / 32″ | 1,8 / 4 | TR 15 | ||||
| 60076 | 150 / 6″ | 150 / 6″ | 150 / 6″ | 2,5 / 36 | 100 / 3,9″ | 730 / 29″ | 790 / 31″ | 2,6 / 6 | TR 15 | ||||
| GEGENDRUCK [BAR] / [PSI]* – PLUGY DC | |||||||||||||
| GRÖSSE | ROHR Ø [mm] / [in] 50 / 2″ | ROHR Ø [mm] / [in] 75 / 3″ | ROHR Ø [mm] / [in] 100 / 4″ | ROHR Ø [mm] / [in] 150 / 6″ |
|||||||||
| 50‑75 / 2″‑3″ | 2,2 / 32 | 2 / 39 | |||||||||||
| 75‑100 / 3″‑4″ | 2,1 / 30 | 1,9 / 28 | |||||||||||
| 100‑150 / 4″‑6″ | 2 / 29 | 1,8 / 26 | |||||||||||
| 1,9 / 28 | |||||||||||||
| *gemessen im trockenen Metallrohr | |||||||||||||
Rohrblasen (Absperrblasen) für Prüfung von Hausanschlüssen
Der Savatech Satz eignet sich für Dichtheitsprüfungen von Hausanschlüssen, Installationen und Abflussrohren mit Wasser oder Luft nach der Norm DIN 1610.
Er ist einfach zu handhaben und gewährleistet eine wirksame Arbeit mit gleichzeitigem Aufblasen beider Rohrblasen (Absperrblasen) von nur einer Position aus.
Infolge der unterschiedlichen Längen des Verbindungsschlauches kann die Entfernung zwischen den beiden Rohrblasen (Absperrblasen) schnell variiert werden.
Das Produkt zeichnet sich durch einfache Handhabung, Zuverlässigkeit und niedrigen Luftbedarf aus.
Vorteile • Gleichzeitiges Aufblasen beider Rohrblasen (Absperrblasen) • Kleine/kurze/kompakte Bypass-Rohrblasen (Absperrblasen) verschiedener Farben
• Extrem leichte und flexible Absperrblase • Handliche und einfache Entlüftungsschwimmer
• Extrem flexible Schubstangen • Kleiner, kompakter, leichter, stoßfester und wetterbeständiger Koffer.
| Dichtheitsprüfungen von Hausanschlüssen | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| ART. NR. | BESCHREIBUNG | ANWENDUNG MIN. Ø [mm] / [in] | ANWENDUNG MAX. Ø [mm] / [in] | FÜLLDRUCK [bar] / [psi] | MAX. ZULÄSSIGER GEGENDRUCK [bar] / [psi] | ENTLEERTE ROHRBLASE Ø [mm] / [in] | GESAMTLÄNGE [mm] / [in] | EINTRITTSÖFFNUNG [mm] / [in] | GEWICHT [kg] |
| 562158 | Plugsy 100‑150 / 4″‑6″ | 100 / 4″ | 150 / 6″ | 2,5 / 36 | 0,2 / 3 | 80 / 3″ | 160 / 6″ | 100 / 4″ | 1,5 / 3,3 |
| 564063 | Plugy 100‑150 / 4″‑6″ | 100 / 4″ | 150 / 6″ | 2,5 / 36 | 1 / 15 | 98 / 4″ | 420 / 17″ | 100 / 4″ | 0,6 / 1,3 |
| 562159 | Plugsy 150‑210 / 6″‑8″ | 150 / 4″ | 210 / 6″ | 2,5 / 36 | 0,2 / 3 | 120 / 5″ | 180 / 7″ | 150 / 6″ | 2,9 / 6,4 |
| 564064 | Plugy 150‑210 / 6″‑8″ | 150 / 4″ | 210 / 6″ | 2,5 / 36 | 1 / 15 | 140 / 6″ | 510 / 20″ | 150 / 6″ | 0,8 / 1,8 |
Multidimensionale Rohrblasen (Absperrblasen) für Rohre
mit größerem Durchmesser PLUGY & PLUGSY
Ausgezeichnetes und optimales Oberflächenmuster der Rohrblase (Absperrblase), perfekte Gummimischung, Rayon-Kevlarverstärkung, entsprechende Länge, kleines Gewicht, hervorragende Abdichtungseigenschaften, Korrisions-beständigkeit, große Auswahl von Dimensionen und garantierte Sicherheit bei der Arbeit, das sind die Charakteristiken der PLUGY und PLUGSY Rohrblasen (Absperrblasen).
Alle Rohrblasen (Absperrblasen) sind mit einer Schnellkupplung für das Aufpumpen ausgestattet, bei größeren Dimensionen gibt es zwei Schnellkupplungen. Die Rohrblasen (Absperrblasen) sind auch mit Ringschrauben ausgestattet, deren Anzahl und Größe von der Rohrblasengröße abhängig ist. Die Rohrblasen (Absperrblasen) können durch Gullys in der Größe von 600 x 600 mm eingeschoben werden, und da sie flexibel sind, können sie bis zu einem Winkel von 90° gebogen werden.
Diese Multizweckrohrblasen sind zur Abdichtung und Prüfung von Rohrleitungen mit Luft oder Wasser einsetzbar. Da sie eine große Dehnbarkeit aufweisen, kann man, beirichtiger Auswahl, verschiedene Durchmesser der Rohrleitungen durch nur wenige Rohrblasen abdecken.
| ART.NR. | NENNGRÖSSE | ANWENDUNGSBEREICH MIN. Ø [mm] / [in] | ANWENDUNGSBEREICH MAX. Ø [mm] / [in] | FÜLLDRUCK [bar] / [psi] | ENTLEERTE ROHRBLASE Ø [mm] / [in] | GUMMITEILLÄNGE [mm] / [in] | GEWICHT [kg] / [lbs] | RINGSCHRAUBE GEWINDE M | FÜLLVENTIL GEWINDEGRÖSSE |
|---|---|---|---|---|---|---|---|---|---|
| 519423 | 40–70‑ / ‑1,5″-2,8″ | 40 / 1,5″ | 70 / 2,8″ | 2,5 / 36 | 35 / 1,4″ | 160 / 6,3″ | 0,2 / 0,4 | nicht verfügbar | R 1/4″ |
| 519424 | 70–150‑ / ‑2,8″-6″ | 70 / 2,8″ | 150 / 6″ | 2,5 / 36 | 68 / 2,7″ | 300 / 12″ | 0,4 / 0,9 | nicht verfügbar | R 1/4″ |
| 60417 | 100–200‑ / ‑4″-8″ | 100 / 4″ | 200 / 8″ | 2,5 / 36 | 92 / 3,6″ | 500 / 20″ | 1,35 / 3 | M6 | R 1/4″ |
| 526850 | 150–200‑ /‑ 6″-8″ | 150 / 6″ | 200 / 8″ | 2,5 / 36 | 142 / 5,6″ | 350 / 14″ | 1,85 / 4 | M8 | R 1/4″ |
| 60418 | 150–300‑ / ‑6″-12″ | 150 / 6″ | 300 / 12″ | 2,5 / 36 | 142 / 5,6″ | 540 / 21″ | 2,6 / 6 | M8 | R 1/4″ |
| 60419 | 200–400‑ / ‑8″-16″ | 200 / 8″ | 400 / 16″ | 2,5 / 36 | 192 / 7,6″ | 600 / 24″ | 3,6 / 8 | M8 | R 1/4″ |
| 598515 | 200-500‑ /‑ 8″-20″ | 200 / 8″ | 500 / 20″ | 2,5 / 36 | 192 / 7,6″ | 600 / 24″ | 4,5 / 10 | M8 | R 1/4″ |
| 60599 | 300–525‑ /‑ 12″-21″ | 300 / 12″ | 525 / 21″ | 2,5 / 36 | 272 / 10,7″ | 630 / 25″ | 6,8 / 15 | M8 | R 1/4″ |
| 598519 | 300-600‑ / ‑12″-24″ | 300 / 12″ | 600 / 24″ | 2,5 / 36 | 272 / 10,7″ | 630 / 25″ | 7,5 / 17 | M8 | R 1/4″ |
| 60422 | 350–600 ‑/ ‑14″-24″ | 350 / 14″ | 600 / 24″ | 2,5 / 36 | 322 / 12,7″ | 830 / 33″ | 9,8 / 22 | M10 | R 1/4″ |
| 60606 | 375–750‑ / ‑15″-30″ | 375 / 15″ | 750 / 30″ | 2,5 / 36 | 342 / 13,5″ | 1050 / 41″ | 11,9 / 26 | M10 | R 1/4″ |
| 60453 | 500–800‑ / ‑20″-32″ | 500 / 20″ | 800 / 32″ | 2,5 / 36 | 472 / 18,6″ | 1150 / 45″ | 19,5 / 43 | M10 | R 1/4″ |
| 60425 | 500–1000 ‑/ ‑20″-40″ | 500 / 20″ | 1000 / 40″ | 1,5 / 22 | 472 / 18,6″ | 1150 / 45″ | 19,5 / 43 | M10 | R 1/4″ |
| 523941 | 600–1200‑ / ‑24″-48″ | 600 / 24″ | 1200 / 48″ | 1,5 / 22 | 574 / 22,6″ | 1450 / 57″ | 38 / 84 | M10 | 2 × R 3/8″ |
| 78959 | 750–1500‑ / ‑30″-60″ | 750 / 30″ | 1500 / 60″ | 1 / 15 | 600 / 23,6″ | 2300 / 91″ | 75 / 165 | M10 | 2 × R 1/4″ |
| 535881 | 800–1800‑ / ‑32″-72″ | 800 / 32″ | 1800 / 72″ | 1 / 15 | 600 / 23,6″ | 3000 / 118″ | 106 / 234 | M10 | 2 × R 1/4“ |

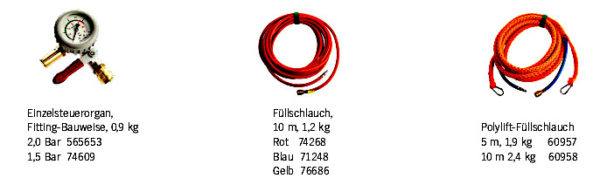

Zubehör
| Nr.-Art. | Bezeichnung | Gewicht Kg |
| 71248 | Füllschlauch mit Schnellkupplung und Nippel, 8mm, 10m, blau | 1,2 |
| 78070 | Messschlauch mit Schnellkupplung und Nippel, 8mm, 10m | 1,3 |
| 60452 | Füllschlauch 19 mm, 5m, zur Befüllung der Leitung | 1,4 |
| 76684 | Füllschlauch 8 mm, 5m, zur Befüllung der Leitung | 0,7 |
| 60449 | Adapter R1, zur Dichtheitsprüfung mit Luft | 0,5 |
| 60450 | Adapter R2, zur Dichtheitsprüfung mit Luft | 0,6 |
| 60443 | Adapter R4, zur Dichtheitsprüfung mit Luft | 1,5 |
| 60310 | Einzel-Steuerorgan mit Manometer, Sicherheitsventil und Kugelhahn; 2,5 bar | 0,9 |
| 74609 | Einzel-Steuerorgan mit Manometer, Sicherheitsventil und Kugelhahn; 1,5 bar | 0,9 |
| 74653 | Einzel-Steuerorgan mit Manometer, Sicherheitsventil und Kugelhahn; 1,0 bar | 0,9 |
| 519442 | Steuerorgan Totmann, 2,5 bar Einzel | 1,2 |
| 60958 | Polylift Füllschlauch, 10 m | 1,85 |
Schutzmanschetten
Schutzmanschetten eignen sich für größere Rohrdurchmesser. Sie vermindern mögliche Beschädigung wegen scharfer Gegenstände oder Reste der
beschädigten Rohre. Auf den Küstengebieten sind oft Krebsscheren und Muscheln das Problem, die das Durchlöchern der Rohrblasen (Absperrblasen) verursachen können, wenn die Rohre nicht richtig gereinigt sind.
Zur Verfügung stehen acht Standardgrößen der Schutzmanschetten. Die Halter auf der beiden Seiten ermöglichen, dass man die Manschette über die Rohrblase (Absperrblase) ziehen kann. Schutzmanschetten verhindern oberflächliche Einschnitte auf der Fläche der Rohrblase (Absperrblase.
Sie beeinflussen keinen Gegendruck in den Rohrblasen (Absperrblasen). Mit den Schutzmanschetten verlängert man die Dauerhaftigkeit der Rohrblasen (Absperrblasen). Sie sind für häufige Anwendung geeignet, z. B. für den Verleih der Ausrüstung
| ART.NR | ANWENDUNGSBEREICH | LÄNGE [mm] / [in] | STÄRKE [mm] / [in] | PRODUKTGEWICHT [kg] / [lbs] | ||||
| 577071 | 70 / 2,8″ | 150 / 6″ | 200 / 8″ | 1,5 / 0,06″ | 0,1 / 0,2 | |||
| 531489 | 100 / 4″ | 200 / 8″ | 400 / 16″ | 2 / 0,08″ | 0,3 / 0,7 | |||
| 525342 | 150 / 6″ | 300 / 12″ | 500 / 20″ | 3 / 0,12″ | 1 / 2 | |||
| 515570 | 200 / 8″ | 400 / 16″ | 600 / 24″ | 4 / 0,16″ | 1,6 / 4 | |||
| 536435 | 300 /12″ | 525 / 21″ | 620 / 24″ | 4 / 0,16″ | 2,8 / 6 | |||
| 510395 | 350 / 14″ | 600 / 24″ | 800 / 32″ | 4 / 0,16″ | 3,5 / 8 | |||
| 510396 | 375 / 15″ | 750 / 30″ | 1000 / 39″ | 4 / 0,16″ | 4,6 / 10 | |||
| 510397 | 500 / 20″ | 1000 / 40″ | 1100 / 43″ | 4 / 0,16″ | 5,5 / 12 | |||
| 527496 | 600 / 24″ | 1200 / 48″ | 1300 / 51″ | 6 / 0,24″ | 16,9 / 37 | |||
| 510399 | 750 / 30″ | 1500 / 60″ | 2100 / 83″ | 6 / 0,24″ | 24,5 / 54 | |||
| 535884 | 800 / 32″ | 1800 / 72″ | 2300 / 91″ | 6 / 0,24″ | 29,7 / 66 | |||
| 565770 | 1000 / 40″ | 2400 / 96″ | 3500 / 138″ | 8 / 0,32″ | 108 / 238 | |||
Multidimensionale, ovalförmige Rohrblasen (Absperrblasen) PLUGY & PLUGSY EI
Die Form der ersten drei Rohrblasen (Absperrblasen) ist der Rohrform angepasst, während die größeren drei Dimensionen kissenförmig sind, was das Einsetzen in die Gullys vereinfacht. Beide Formen der Rohrblasen (Absperrblasen) ermöglichen ausgezeichnete Abdichtung während der Dichtheitsprüfung mit der Luft. Die Rohrblasen (Absperrblasen) stehen in fünf Größen zur Verfügung, sowohl die Verschluss- als auch die Bypass-Rohrblasen (Absperrblasen).
| PLUGY EI – ABSPERRBLASEN | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ART.NR. | TYP | ANWENDUNGS-BEREICH MIN. Ø | ANWENDUNGS-BEREICH MAX. Ø | FÜLLDRUCK | Max. erlaubter Gegendruck Luftdruck Wasserkopf | nicht angeblasene Rohrblase | Gewicht | Ringschraube | FÜLLVENTIL | |||
| [mm] | [mm] | [bar] | [bar] | [m] | Ø x Breite | Länge | Kg | M Gewinde | GEWINDEGRÖSSE | |||
| 503485 | EI 1 | 200&#/Ĭ | 250 ‑/‑ 375 | 1.5 | 0.5 | 5 | 180‑x‑265 | 600 | 7 | 8 | TIP 26 | |
| 503486 | EI 2 | 300/ǂ | 350‑ / ‑525 | 1.5 | 0.5 | 5 | 280‑x‑415 | 700 | 14.8 | 8 | TIP 26 | |
| 526694 | EI 3 ‑-‑ pillow | 400/ɘ | 500‑/‑ 750 | 1.3 | 0.5 | 5 | 420 | 1800 | 20.1 | NA | 2 x R1/2″ | |
| 568807 | EI 3S‑-‑ pillow | 600/΄ | 600‑ /‑ 900 | 1.3 | 0.5 | 5 | 636 | 1800 | 26.7 | NA | 2 x R1/2″ | |
| 519444 | EI 4‑-‑ pillow | 700/К | 800 ‑/ ‑1200 | 0.9 | 0.5 | 5 | 751 | 2300 | 36.1 | NA | 2 x R1/2″ | |
| 519447 | EI 5‑-‑ pillow | 900 / Ն | 1000‑/‑ 1500 | 0.8 | 0.5 | 5 | 955 | 2900 | 53.9 | NA | 2 x R1/2″ | |
| 536345 | EI 6‑-‑ pillow | 1200 / ܈ | 1400‑ /‑ 2100 | 0.6 | 0.4 | 4 | 1394 | 3400 | 92.4 | NA | 2 x R1/2″ | |
| PLUGSY EI – BYPASS ROHRBLADEN | ||||||||||||
| ART.NR. | TYP | ANWENDUNGS-BEREICH MIN. Ø | ANWENDUNGS-BEREICH MAX. Ø | FÜLLDRUCK | Max. erlaubter Gegendruck Luftdruck Wasserkopf | nicht angeblasene Rohrblase | Gewicht | Ringschraube | FÜLLSCHLAUCH | BYPASS | ||
| [mm] | [mm] | [bar] | [bar] | [m] | Ø x Breite | Länge | Kg | Gewinde M | Gewinde M | ? | ||
| 504158 | EI 1 | 200 / Ĭ | 250‑ / ‑375 | 1.5 | 0.5 | 5 | 180‑x‑265 | 600 | 10.2 | 8 | NA | 2″ |
| 504260 | EI 2 | 300 /ǂ | 350‑ / ‑525 | 1.5 | 0.5 | 5 | 280‑x‑415 | 700 | 17.9 | 8 | NA | 3″ |
| 526695 | EI 3‑-‑ pillow | 400 /ɘ | 500 ‑/ ‑750 | 1.3 | 0.5 | 5 | 420‑x‑660 | 1800 | 25.4 | NA | 12×2 | 2″ |
| 568808 | EI 3‑-‑pillow | 600 / ΄ | 600 ‑/ ‑900 | 1.3 | 0.5 | 5 | 636‑x‑1000 | 1800 | 32.1 | NA | 12×2 | 2″ |
| 519448 | EI 4‑-‑pillow | 700 /&# 1050 | 800‑ /‑1200 | 0.9 | 0.5 | 5 | 751‑x‑1180 | 2300 | 42.1 | NA | 12×2 | 2″ |
| 519449 | EI 5‑-‑pillow | 900 /&# 1350 | 1000 ‑/‑ 1500 | 0.8 | 0.5 | 5 | 955‑x‑1500 | 2900 | 60.8 | NA | 12×3 | 2″ |
| 536350 | EI 6‑-‑ | 1200 /&# 1800 | 1400 ‑/‑ 2100 | 0.6 | 0.4 | 4 | 1394‑x‑2190 | 3400 | 100.9 | NA | 12×3 | 2″ |
Multidimensionale, kissenförmige Rohrblasen (Absperrblasen) PLUGY & PLUGSY
Dank der einfachen Konstruktion und Qualitätsmaterialien sind diese Rohrblasen (Absperrblasen) leicht und biegsam, was besonders bei Anwendung und Lagerung von Bedeutung ist. Auch die größte Rohrblase (Absperrblase) für Durchmesser bis zu 2000 mm kann durch einen Standardgully von 600 x 600 mm eingelegt werden. Die Rohrblasen (Absperrblasen) zeichnen sich durch einfache Handhabung sowohl in runden als auch in eiförmigen und elliptischen Röhren aus. Eine gute Dichtung wird im Kontakt mit allen Rohstoffen wie z. B. Beton, Plastik und Eisen gesichert. Dank der Spezialkautschukmischung sind die Rohrblasen (Absperrblasen) für hohe Beständigkeit gegen Abrieb und Alterung bekannt.
Der in der By-Pass Rohrblase (Absperrblase) eingebaute flexible 2“ Schlauch ist einfach zu ersetzen. Diese Rohrblasen (Absperrblasen) eignen sich vor allem
fürs Verschließen vom Wasserdurchfluss in Röhren und Kanalisationen sowie Dichtheitsprüfung mit Luft.
PLUGY PILLOW – Absperrblasen
| PLUGY Pillow – ABSPERRBLASEN | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ART.NR. | TYP | Anwendungsbereich MIN. Ø | Anwendungsbereich MAX. Ø | Fülldruck | Max. erlaubter Gegendruck Luftdruck | Max. erlaubter Gegendruck Wasserkopf | nicht angeblasene Rohrblase | Breite | Länge | Gewicht | Ringschraube | Füllventil | |
| [mm] | [mm] | [bar] | [bar] | [m] | [mm] | [mm] | [mm] | Kg | M Gewinde | Gewindegröße | |||
| 529411 | 600‑-‑1000 | 600 | 1000 | 0.7 | 0.7 | 7 | 580 | 910 | 2100 | 18 | 12×2 | 2 x R 1/2″ | |
| 529412 | 800‑-‑1200 | 800 | 1200 | 0.6 | 0.6 | 6 | 780 | 1230 | 2500 | 29 | 12×2 | 2 x R 1/2″ | |
| 529413 | 1200‑-‑1600 | 1200 | 1600 | 0.5 | 0.5 | 5 | 1170 | 1830 | 3200 | 51 | 12×3 | 2 x R 1/2″ | |
| 529414 | 1600‑-‑2000 | 1600 | 2000 | 0.4 | 0.4 | 4 | 1560 | 2450 | 4000 | 86 | 12×3 | 2 x R 1/2″ | |
| 529491 | 1900‑-‑2200 | 1900 | 2200 | 0.9 | 0.3 | 3 | 1850 | 2910 | 4800 | 100 | 12×4 | 2 x R 1/2″ | |
| 545429 | 2400‑-‑2500 | 2400 | 2500 | 0.8 | 0.3 | 3 | 2350 | 3690 | 5600 | 222 | 12×6 | 2 x R 1/2″ | |
| 545430 | 2600‑-‑2700 | 2600 | 2700 | 0.8 | 0.2 | 2 | 2550 | 4000 | 6500 | 288 | 12×6 | 2 x R 1/2″ | |
| 545431 | 2800&#-୔ | 2800 | 2900 | 0.8 | 0.1 | 1 | 2740 | 4300 | 7000 | 332 | 12×6 | 2 x R 1/2″ | |
| 545432 | 3000 | 3000 | 3000 | 0.6 | 0.1 | 1 | 2930 | 4600 | 7500 | 377 | 12×6 | 2 x R 1/2″ | |
| PLUGSY Pillow – BYPASS ROHRBLADEN | |||||||||||||
| ART.NR. | TYP | Anwendungsbereich MIN. Ø | Anwendungsbereich MAX. Ø | Fülldruck | Max. erlaubter Gegendruck Luftdruck | Max. erlaubter Gegendruck Wasserkopf | nicht angeblasene Rohrblase | Breite | Länge | Gewicht | Ringschraube | Füllschlauch | Bypass |
| [mm] | [mm] | [bar] | [bar] | [m] | [mm] | [mm] | [mm] | Kg | Gewinde M | Gewinde M | zoll | ||
| 529415 | 600‑-‑1000 | 600 | 1000 | 0.7 | 0.7 | 7 | 580 | 910 | 2100 | 23 | 12×2 | 2 x R 1/2″ | 2″ |
| 529416 | 800‑-‑1200 | 800 | 1200 | 0.6 | 0.6 | 6 | 780 | 1230 | 2500 | 34 | 12×2 | 2 x R 1/2″ | 2″ |
| 529417 | 1200‑-‑1600 | 1200 | 1600 | 0.5 | 0.5 | 5 | 1170 | 1830 | 3200 | 57 | 12×3 | 2 x R 1/2″ | 2″ |
| 529418 | 1600‑‑2000 | 1600 | 2000 | 0.4 | 0.4 | 4 | 1560 | 2450 | 4000 | 92 | 12×3 | 2 x R 1/2″ | 2″ |
| 529492 | 1900‑-‑2200 | 1900 | 2200 | 0.9 | 0.3 | 3 | 1850 | 2910 | 4800 | 100 | 12×4 | 2 x R 1/2″ | 2″ |
| 545433 | 2400‑-‑2500 | 2400 | 2500 | 0.8 | 0.3 | 3 | 2350 | 3690 | 5600 | 234 | 12×6 | 2 x R 1/2″ | 2″ |
| 545433 | 2600‑-‑2700 | 2600 | 2700 | 0.8 | 0.2 | 2 | 2550 | 4000 | 6500 | 301 | 12×6 | 2 x R 1/2″ | 2″ |
| 545435 | 2800‑-‑2900 | 2800 | 2900 | 0.8 | 0.1 | 1 | 2740 | 4300 | 7000 | 346 | 12×6 | 2 x R 1/2″ | 2″ |
| 545436 | 3000 | 3000 | 3000 | 0.6 | 0.1 | 1 | 2930 | 4600 | 7500 | 392 | 12×6 | 2 x R 1/2″ | 2″ |
| Art.Nr. | Bezeichnung | Gewicht Kg | Gewicht Ibs |
| 519817 | Füllschlauch mit Geka Kupplung, 19 mm, 10 m, gelb | 3 | 6,6 |
| 504061 | Doppel – Steuerorgang mit Manometer, Sicherheitsventil und Kugelhahn, 1 bar | 2 | 4,4 |

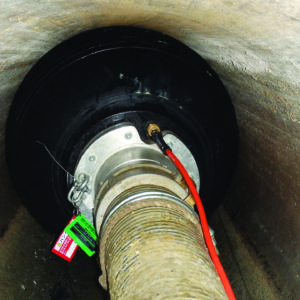

Die Rohrblasen (Absperrblasen) decken Dimensionen von DN 100 bis DN 1000 mm ab. Die austauschbare Gummimanschette und das eingebaute Material sind korrosionsbeständig. Sie sind durch Kevlarkord verstärkt und garantieren eine sichere und einfache Arbeit. Die Konstruktion der Rohrblasen (Absperrblasen) ermöglicht einen größeren Abwasserdurchfluss durch die Rohrblasen (Absperrblasen).
Eine Dichtheitsprüfung mit Luft oder Wasser ist ebenso möglich. Durchfluss ist aus einem PPH Rohr gefertigt und an der Vorderseite mit einem Aluminium-Gewindeflansch ausgestattet. Der Aluminiumflansch ist einfach zu ersetzen, womit der Durchfluss an die tatsächliche Situation und Anforderung angepasst werden kann. Alle Rohrblasen (Absperrblasen) sind mit einer Schnellkupplung zum Aufpumpen und mit Ringschrauben ausgestattet, deren Anzahl und Größe von der Rohrblasengröße abhängt.
| PLUGSY VP – BYPASS-ABSPERRBLASEN | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ART.NR. | NENNGRÖSSE | ANWENDUNG MIN. Ø [mm] / [in] | ANWENDUNG MAX. Ø [mm] / [in] | FÜLLDRUCK [bar] / [psi] | ENTLEERTE ROHRBLASE Ø [mm] / [in] | GUMMITEILLÄNGE [mm] / [in] | Gewicht [kg] / [lbs] | RINGSCHRAUBE GEWINDE M | FÜLLVENTIL GEWINDE- GRÖSSE | BYPASS- Ø [INNEN] |
| 516942 | 100-150 / 4″-6″ | 98 / 4″ | 150 / 6″ | 2,5 / 36 | 88 / 3,5″ | 370 / 15″ | 2,2 / 5 | M 6 | nicht herausnehmbar | 2″ |
| 516943 | 150-250 / 6″-10″ | 148 / 6″ | 250 / 10″ | 2 / 29 | 136 / 5,4″ | 520 / 21″ | 4,6 / 10 | M 6 | nicht herausnehmbar | 3″ (2″) |
| 520334 | Bypass-Adapter R2″ für PLUGSY 150-250 / 6″-10″ VP1 | |||||||||
| 516944 | 200-300 / 8″-12″ | 198 / 8″ | 300 / 12″ | 2 / 29 | 186 / 7,3″ | 550 / 22″ | 7,6 / 17 | M 6 | nicht herausnehmbar | 4″ (2″) |
| 520341 | Bypass-Adapter R2″ für PLUGSY 200-300 / 8-12″ VP1 | |||||||||
| 60967 | 150-300 / 6″-12″ | 150 / 6″ | 300 / 12″ | 1,5 / 22 | 142 / 5,6″ | 540 / 21″ | 3,6 / 8 | M 8 | – | 2″ |
| 514953 | Bypass-Adapter R2″ für PLUGSY 150-300 / 6″-12″ VP2 | |||||||||
| 60968 | 200-400 / 8″-16″ | 200 / 8″ | 400 / 16″ | 1,5 / 22 | 192 / 7,6″ | 600 / 25″ | 6,1 / 26 | M 8 | – | 4″ (2″) |
| 520344 | Bypass-Adapter R2″ für PLUGSY 200-400 / 8″-16″ VP2 | |||||||||
| 514954 | Bypass-Adapter R4″ für PLUGSY 200-400 / 8″-16″ VP2 | |||||||||
| 533539 | 300-525 / 12″-21″ | 300 / 12″ | 525 / 21″ | 1,5 / 22 | 272 / 10,7″ | 630 / 25″ | 11,7 / 35 | M 10 | R 1/4″ | 6″ (4″, 2″) |
| 534617 | Bypass-Adapter R4″ für PLUGSY 300-525 / 12″-21″ VP2 | |||||||||
| 534615 | Bypass-Adapter R6″ für PLUGSY 300-525 / 12″-21″ VP2 | |||||||||
| 60970 | 350-600 / 14″-24″ | 350 / 14″ | 600 / 24″ | 1,5 / 22 | 322 / 12,7″ | 830 / 33″ | 17 / 38 | M 10 | R 1/4″ | 6″ (4″, 2″) |
| 520347 | Bypass-Adapter R4″ für PLUGSY 350-600 / 14″-24″ VP2 | |||||||||
| 514955 | Bypass-Adapter R6″ für PLUGSY 350-600 / 14″-24″ VP2 | |||||||||
| 60971 | 500-1000 / 20″-40″ | 500 / 20″ | 1000 / 40″ | 1,5 / 22 | 472 / 18,6″ | 1150 / 45″ | 37,5 / 83 | M 10 | R 1/4″ | 8″ (6″, 4″ ,2″) |
| 520349 | Bypass-Adapter R4″ für PLUGSY 500-1000 / 20″-40″ VP2 | |||||||||
| 520348 | Bypass-Adapter R6″ für PLUGSY 500-1000/ 20″-40″ VP2 | |||||||||
| 514956 | Bypass-Adapter R8″ für PLUGSY 500-1000/ 20″-40″ VP2 | |||||||||
| 535873 | 600-1200 / 24″-48″ | 600 / 24″ | 1200 / 48″ | 1,5 / 22 | 574 / 22,6″ | 1450 / 57″ | 65,1 / 144 | M 12 | 2 × R 3/8″ | 6″ |
| 535874 | 600-1200 / 24″-48″ | 600 / 24″ | 1200/ 48″ | 1,5 / 22 | 574 / 22,6″ | 1450 / 57″ | 70,5 / 155 | M 12 | 2 × R 3/8″ | 8″ |
| 535876 | 750-1500 / 30″-60″ | 750 / 30″ | 1500 / 60″ | 1 / 15 | 600 / 23,6″ | 2300 / 91″ | 79 / 174 | M 12 | 2 × R 1/2″ | 6″ |
| 535878 | 750-1500 / 30″-60″ | 750 / 30″ | 1500 / 60″ | 1 / 15 | 600 / 23,6″ | 2300 / 91″ | 83 / 183 | M 12 | 2 × R 1/2″ | 8″ |
| 535879 | 800-1800 / 32″-72″ | 800 / 32″ | 1800 / 72″ | 1 / 15 | 800 / 31,5″ | 3000 / 118″ | 121 / 267 | M 12 | 2 × R 1/2″ | 6″ |
| 535880 | 800-1800 / 32″-72″ | 800/ 32″ | 1800 / 72″ | 1 / 15 | 800 / 31,5″ | 3000 / 118″ | 125 / 276 | M 12 | 2 × R 1/2″ | 8″ |
| Rohrblasen werden mit Gewinde geliefert; Bypass-Adapter nur zur Reduzierung der Bypass-Gr??e ben?tigt. Rohrblasen werden ohne Gewinde geliefert, deswegen wird ein Bypass-Adapter zur Sicherung voller Funktionalit?t immer ben?tigt; der Adapter wird separat in verschiedenen Gr??en verkauft. Rohrblasen werden mit eingebautem Adapter geliefert, der im Preis der Rohrblase bereits inbegriffen ist. |
||||||||||
| GEGENDRUCK – gemessen im trockenen Rohr [BAR]- PLUGSY VP | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ROHRBLASEN- ROHRDURCHMESSER |
|||||||||||||||||||
| GRÖSSE [mm]/[in] | 100 / 4″ | 150 / 6″ | 200 /8″ | 250 /16″ | 300 | 350 | 400 | 500 /20″ | 600 /24″ | 700 /28″ | 800 / 32″ | 900 /35″ | 1000 /40″ | ||||||
| 100‑150 / 4″‑6″ | 1,0/15 | 0,8/12 | |||||||||||||||||
| 150‑250 / 6″‑10″ | 1,0/15 | 0,8/12 | 0,6/9 | ||||||||||||||||
| 200‑300 / 8″‑12″ | 1,0/15 | 0,8/12 | 0,6/9 | ||||||||||||||||
| 150‑300 / 6″‑12″ | 1,0/15 | 0,8/12 | 0,7/10 | 0,6/9 | |||||||||||||||
| 200‑400 / 8″‑16″ | 1,1/16 | 0,9/13 | 0,7/10 | 0,6/9 | 0,6/9 | ||||||||||||||
| 300‑525 / 12″‑21″ | 1,0/15 | 0,9/13 | 0,7/10 | 0,5/7 | |||||||||||||||
| 350‑600 / 14″‑24″ | 0,9/13 | 0,8/12 | 0,7/10 | 0,6/9 | |||||||||||||||
| 500‑1000 / 20″‑40″ | 1,1/16 | 0,9/13 | 0,8/12 | 0,7/10 | 0,6/9 | 0,6/9 | |||||||||||||
| GEGENDRUCK [BAR]- PLUGSY VP | |||||||||||||||||||
| ROHRBLASEN- ROHRDURCHMESSER GRÖSSE [mm] / [in] | 600 / 24″ | 800 / 32″ | 1000 / 40″ | 1200 / 48″ | 1300 / 52″ | 1400 / 56″ | 1500 / 60″ | 1600 / 64″ | 1700 / 68″ | 1800 / 72″ | |||||||||
| 600‑1200 / 24″‑48″ | 1,0/15 | 0,8/12 | 0,6/9 | 0,5/7 | |||||||||||||||
| 750‑1500 / 30″‑60″ | 1,0/15 | 0,9/13 | 0,7/10 | 0,6/9 | 0,5/7 | 0,4/6 | |||||||||||||
| 800‑1800 / 32″‑72″ | 1,0/15 | 1,0/15 | 0,8/12 | 0,8/12 | 0,7/10 | 0,6/9 | 0,5/7 | 0,4/6 | 0,4/6 | ||||||||||
| *gemessen im trockenen Metallrohr | |||||||||||||||||||
Savatech kegelförmige Rohrblasen (Absperrblasen) PLUGY CP sind in Größen von 400 mm bis 2400 mm lieferbar. Sie werden aus einer speziellen CR-Gummimischung hergestellt und durch Gewebe verstärkt.
Der zusätzliche Dichtungsschaum verbessert die Abdichtung unter allen Bedingungen. Für die einfachere Handhabung sind die Rohrblasen (Absperrblasen) mit
Tragegriffen und Ösen ausgestattet. Sie sind sehr leicht und eignen sich zur Abdichtung von Rohren unterschiedlicher Formen (kegel-, eiförmig, usw.)
| KEGELFÖRMIGE (KONISCHE) ROHRBLASEN CP – ABSPERRBLASEN | ||||||||
|---|---|---|---|---|---|---|---|---|
| ART.NR. | NENNGRÖSSE | ANWENDUNGSBEREICH MIN. Ø [mm] / [in] | MAX. Ø [mm] / [in] | VORGESCHRIEBENER FÜLLDRUCK [bar] / [psi] | AUFGEBLASENE ROHRBLASE PRODUKT- LÄNGE [mm] / [in] | GEWICHT [kg] / [lbs] | GEGENDRUCK* [bar] / [psi] | FÜLLVENTIL GEWINDE- GRÖSSE |
| 574340 | 400-1000 / 16″-40″ | 400 / 16″ | 1000 / 40″ | 1 / 15 | 16,6 / 37 | 2000 / 79″ | 0,5 / 7 | R1/2″ |
| 574341 | 600-1500 / 24″-60″ | 600 / 24″ | 1500 / 60″ | 1 / 15 | 35,7 / 79 | 3000 / 118″ | 0,5 / 7 | R1/2″ |
| 574342 | 700-2000 / 28″-80″ | 700 / 28″ | 2000 / 80″ | 1 / 15 | 83,8 / 185 | 3600 / 142″ | 0,5 / 7 | R1/2″ |
| 574343 | 900-2400 / 35″-96″ | 900 / 35″ | 2400 / 96″ | 1 / 15 | 111,5 / 246 | 4800 / 189″ | 0,5 / 7 | R1/2″ |
| *Gegendruck 0,5 bar (7 psi) für Wasser od. 0,2 bar (3 psi) für Luft/Vakuum | ||||||||
Kegelförmige Rohrblasen (Absperrblasen) –
PLUGY CP UND PLUGSY CP
| KEGELFÖRMIGE (KONISCHE) ROHRBLASEN CP – BYPASS-ROHRBLASEN | ||||||||
|---|---|---|---|---|---|---|---|---|
| ART.NR. | NENNGRÖSSE | ANWENDUNG MIN. Ø [mm] / [in] | MAX. Ø [mm] / [in] | FÜLLDRUCK [bar] / [psi] | AUFGEBLASENE ROHRBLASE LÄNGE [mm] / [in] | GEWICHT [kg] / [lbs] | BYPASS Ø [INNEN] | FÜLLVENTIL GEWINDE |
| 591433 | >400‑1000 / 16″‑40″ | 400 / 16″ | 1000 / 40″ | 1 / 15 | 22,5 / 50 | 2000 / 79″ | 2′′ | R1/2″ |
| 591434 | 600‑1500 / 24″‑60″ | 600 / 24″ | 1500 / 60″ | 1 / 15 | 43,1 / 95 | 3000 / 118″ | 2′′ | R1/2″ |
| 591435 | 700‑2000 / 28″‑80″ | 700 / 28″ | 2000 / 80″ | 1 / 15 | 92,2 / 203 | 3600 / 142″ | 2′′ | R1/2″ |
| 591436 | 900‑2400 / 35″‑96″ | 900 / 35″ | 2400 / 96″ | 1 / 15 | 122,5 / 270 | 4800 / 189″ | 2′′ | R1/2″ |
Runde Rohrblasen (Absperrblasen) – PLUGSY B-VP
Die Rohrblasen (Absperrblasen) Savatech Plugsy B-VP sind in unterschiedlichen Größen von 400 bis 1500 mm erhältlich. Bei Verwendung von Standrohren aus
PVC können mit dieser Rohrblase (Absperrblase) der Rohrleitungsdurchmesser verringert und die Wasserstromumleitung kontrolliert werden.
Wegen des großen Bypasses braucht eine Pumpe nur selten eingesetzt werden.
| RUNDE ROHRBLASEN PLUGSY B-VP – BYPASS-ROHRBLASEN | ||||||||
|---|---|---|---|---|---|---|---|---|
| ART.NR. | NENNGRÖSSE | ANWENDUNGSBEREICH MIN. Ø [mm] / [in] | MAX. Ø [mm] / [in] | VORGESCHRIEBENER FÜLLDRUCK [bar] / [psi] | AUFGEBLASENE ROHRBLASE LÄNGE [mm] / [in] / [lbs] | GEWICHT [kg] | BYPASS Ø AUSSEN – Ø MAX. | FÜLLVENTIL |
| 591443 | 400-1000 / 16″-40″ | 400 / 16″ | 1000 / 40″ | 1 / 15 | 15 / 33 | 600 / 24″ | 250 / 10″ | R1/2″ |
| 591445 | 600-1500 / 24″-60″ | 600 / 24″ | 1500 / 60″ | 1 / 15 | 25 / 55 | 720 / 28″ | 460 / 18″ | R1/2″ |
Multidimensionale Rohrblasen (Absperrblasen),
mit größerem Durchlass PLUGSY VP Prüfblase
Sondergrössen: Plugsy Prüfblase mit großem 2“-Durchgang, Rohrdurchmesser 100-150 mm auf HDPE Kern, mit Storz C-Anschluss, Länge inkl. Kupplung 250 mm. Ideal für Inlinersanierte Rohre da Außendurchmesser nur 80 mm und überall dort, wo große Durchflussmöglichkeit benötigt wird, z. B. bei Wasserhaltung, Flüssigsanierung.
Befülldruck: 2,5 bar, Gegendruck: 0,2 bar Art.Nr. 549397
Plugsy Prüfblase (Absperrblase) mit großem 2“- oder 3“-Durchgang, Rohrdurchmesser 150-200 mm auf HDPE Kern, mit Storz Anschluss, Länge
inkl. Kupplung 300 mm. Der Einsatz ist überall dort, wo große Durchflussmöglichkeit benötigt wird, z. B. bei Wasserhaltung, Flüssigsanierung.
Befülldruck: 2,5 bar, Gegendruck: 0,2 bar Art.Nr. 549398, mit 2“ Durchgang Art.Nr. 552111, mit 3“ Durchgang.
Verschiedene Anschlussmöglichkeiten. Wir beraten Sie gerne.
Schacht – Absperrprüfblasen
PLUGSY PILLOW VJ – Bypass Rohrblase
Die übliche Dimension von Gullys ist 610 mm. Für Dichtheitsprüfungen in solchen Gullys bietet Sava eine Spezialrohrblase an, die sich durch einfache Handhabung auszeichnet. Die Rohrblase ist relativ kurz und leicht. Sie ist mit drei Ringschrauben bestückt, für ein einfaches und sicheres vertikales Positionieren und Setzen der Rohrblasen (Absperrblasen).
Wir bieten auch Standardzubehör an, das kompatibel ist mit den übrigen Sava Rohrblasen (Absperrblasen), für Dichtheitsprüfung mit Luft.
| Typ | ART.NR. | Typ | BEREICH Min. Ø | BEREICH Max. Ø | Fülldruck | nicht angeblasenen Rohrblase | GEWICHT | FÜLLVENTIL | BYPASS | |
|---|---|---|---|---|---|---|---|---|---|---|
| [mm]/[in] | [mm]/[in] | [bar] / [psi | Ø mm | Länge mm | [kg] / [lbs] | Ø | ||||
| VJ 600-650 | 501841 | 600-650 | 600 | 650 | 1.5 | 560 | 360 | 16 | R 1/4″ | R 2″ |
| VJ 600 | 538201 | 600 | 590 | 600 | 0.5 | 582 | 200 | 3.7 | R 1/4″ | R 2″ |
| VJ 800 | 535889 | 800 | 780 | 800 | 0.5 | 770 | 200 | 5 | R 1/4″ | R 2″ |
| VJ 1000 | 535890 | 1000 | 908 | 1000 | 0.5 | 970 | 200 | 6.5 | R 1/4″ | R 2″ |
Multidimensionale Hochdruckrohrblasen (Absperrblasen) PLUGY HP 6 und 12 bar
Die Rohrblasen (Absperrblasen) sind mit Kevlarkord verstärkt. Die Spezialverstärkungen an beiden Rohrblaseseiten sowie das doppelschichtige Kordgewebe bei 12 bar Rohrblasen (Absperrblasen) garantieren sichere Arbeit bei höherem Druck. Diese Rohrblasen (Absperrblasen) kommen für Abdichtung von Rohrleitungen zum Einsatz, insbesondere bei höherem Druck,vwo die Abdichtung mit üblichen Rohrblasen (Absperrblasen) nicht möglich ist. Das Programm umfasst fünf Größen, sowohl für 6 bar als auch 12 bar Rohrblasen.
Alle Rohrblasen (Absperrblasen) sind mit Ringschrauben ausgestattet und verfügen über Schnellkupplungen fürs Füllen und Entleeren.
| PLUGY HP 6 bar (87 psi) – ABSPERRBLASEN | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ART.NR. | NENNGRÖSSE | ANWENDUNG MIN. Ø [mm] / [in] | MAX. Ø [mm] / [in] | FÜLLDRUCK [bar] / [psi] | MAX. ZULÄSSIGER GEGENDRUCK [bar] / [psi] | ENTLEERTE ROHRBLASE | Ø [mm] / [in] | Länge [mm] / [in] | Gewicht Kg | RINGSCHRAUBE GEWINDE M | FÜLLVENTIL GEWINDE GRÖSSE |
||||||
| 60887 | 100‑150 / 4″‑6″ | 100 / 4″ | 150 / 6″ | 6 / 87 | 3/44 | 92 /3,6″ | 535‑ /‑ 21″ | 1,2/3 | 6 | R 1/4″ | |||||||
| 60907 | 150‑200 / 6″‑8″ | 150 / 6″ | 200 / 8″ | 6 / 87 | 3/44 | 145/5,6″ | 575‑ /‑ 23″ | 2/5 | 8 | R 1/4″ | |||||||
| 60908 | 200‑300 / 8″‑12″ | 200 / 8″ | 300 / 12″ | 6 / 87 | 3/44 | 192/7,6″ | 635‑ / ‑25″ | 3,2/7 | 8 | R 1/4″ | |||||||
| 60909 | 350‑500 / 14″‑20″ | 350 / 14″ | 500 / 20″ | 6 / 87 | 3/44 | 322/12,7″ | 865‑ /‑ 34″ | 8,7/20 | 8 | R 1/4″ | |||||||
| 60924 | 500‑600 / 20″‑24″ | 500 / 20″ | 600 / 24″ | 6 / 87 | 3/44 | 472/18,6″ | 1185‑ /‑ 47″ | 18/40 | 10 | R 1/4″ | |||||||
| PLUGY HP 12 bar (174 psi) – ABSPERRBLASEN | |||||||||||||||||
| ART.NR. | NENNGRÖSSE | ANWENDUNG MIN. Ø [mm] / [in] | MAX. Ø [mm] / [in] | FÜLLDRUCK [bar] / [psi] | MAX. ZULÄSSIGER GEGENDRUCK [bar] / [psi] | ENTLEERTE ROHRBLASE | Ø [mm] / [in] | Länge [mm] / [in] | Gewicht Kg | RINGSCHRAUBE GEWINDE M | FÜLLVENTIL GEWINDE GRÖSSE |
||||||
| 518561 | 100‑125 / 4″‑5″ | 100 / 4″ | 125 / 5″ | 12 / 174 | 10/145 | 92/3,6″ | 540‑ /‑ 21″ | 1,5/4 | 6 | R 1/4″ | |||||||
| 518562 | 150 / 6″ | 150 / 6″ | 150 / 6″ | 12 / 174 | 10/145 | 142/5,6″ | 580‑ /‑ 23″ | 2,7/6 | 8 | R 1/4″ | |||||||
| 518563 | 200‑250 / 8″‑10″ | 200 / 8″ | 250 / 10″ | 12 / 174 | 10/145 | 192/7,6″ | 640 ‑/‑ 25″ | 4,3/10 | 8 | R 1/4″ | |||||||
| 518564 | 300‑350 / 12″‑14″ | 300 / 12″ | 350 / 14″ | 12 / 174 | 10/145 | 272/10,7″ | 670‑ /‑ 27″ | 8/18 | 8 | R 1/4″ | |||||||
| 518565 | 400 / 16″ | 400 / 16″ | 400 / 16″ | 12 / 174 | 10/145 | 322/12,7″ | 870‑ /‑ 34″ | 11,5/26 | 10 | R 1/4″ | |||||||
| 518566 | 500 / 20″ | 500 / 20″ | 500 / 20″ | 12 / 174 | 10/145 | 472/18,6″ | 1190 ‑/ ‑47″ | 24,1 /53 | 10 | R 1/4″ | |||||||
| PLUGY HP 30 bar (435 psi) – ABSPERRBLASEN | |||||||||||||||||
| ART.NR. | NENNGRÖSSE | ANWENDUNG MIN. Ø [mm] / [in] | MAX. Ø [mm] / [in] | FÜLLDRUCK [bar] / [psi] | MAX. ZULÄSSIGER GEGENDRUCK [bar] / [psi] | ENTLEERTE ROHRBLASE | LÄNGE [mm] / [in] | GUMMITEIL- LÄNGE [mm] / [in] | GEWICHT [kg] / [lbs] |
||||||||
| 538625 | 55‑75 / 2″‑3″ | 55 / 2″ | 75 / 3″ | 30/435 | 16/232 | 54/2,1″ | 615/24″ | 400/16″ | 3/7 | ||||||||
| 533837 | 75‑100 / 3″‑4″ | 75 / 3″ | 100 / 4″ | 30/435 | 16/232 | 73/2,9″ | 600/24″ | 400/16″ | 5/11 | ||||||||
| 533838 | 100‑150 / 4″‑6″ | 100 / 4″ | 150 / 6″ | 30/435 | 16/232 | 88/3,5″ | 614/24″ | 400/16″ | 6,7/15 | ||||||||
| 533839 | 150‑200 / 6″‑8″ | 150 / 6″ | 200 / 8″ | 30/435 | 16/232 | 122/4,8″ | 621/24″ | 400/16″ | 13/29 | ||||||||
Multidimensionale Hochdruckrohrblasen (Absperrblasen) PLUGY HP 30 bar
Gemäß des Bedarfs nach höheren Gegendruckstufen, insbesondere für Rohre mit kleinerem Durchmesser, hat Sava vier verschiedene Größen der
pneumatischen Hochdruckrohrblasen (Absperrblasen) gestaltet und hergestellt. Diese werden zur Abdichtung und Dichtheitsprüfung mit Wasser oder Luft gebraucht.
Alle Rohrblasen (Absperrblasen) sind mit Stahl verstärkt; ihre Metallteile sind aus rostfreiem Stahl.
| PLUGSY HP 30 bar (435 psi) mit Durchgang BYPASS-ROHRBLASEN | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| ART.NR. | NENNGRÖSSE | ANWENDUNGSBEREICH MIN. Ø [mm] / [in] | MAX. Ø [mm] / [in] | VORGESCHRIEBENER FÜLLDRUCK [bar] / [psi] | MAX. ZULÄSSIGER GEGENDRUCK [bar] / [psi] | DURCHFLUSS [mm] / [in] | BYPASSGEWINDE [in] | GUMMITEILLÄNGE [mm] / [in] | GEWICHT [kg] / [lbs] |
| 537553 | 55-75 / 2″-3″ | 55 / 2″ | 75 / 3″ | 30 / 435 | 16 / 232 | 10 / 0,4″ | 3/8 | 400 / 16″ | 3 / 7 |
| 537661 | 75-100 / 3″-4″ | 75 / 3″ | 100 / 4″ | 30 / 435 | 16 / 232 | 15 / 0,6″ | 1/2 | 400 / 16″ | 4,8 / 11 |
| 537323 | 100-150 / 4″-6″ | 100 / 4″ | 150 / 6″ | 30 / 435 | 16 / 232 | 20 / 0,8″ | 3/4 | 400 / 16″ | 7 / 15 |
| 537672 | 150-200 / 6″-8″ | 150 / 6″ | 200 / 8″ | 30 / 435 | 16 / 232 | 25 / 1″ | 1 | 400 / 16″ | 13 / 29 |
Multidimensionale Hochdruckrohrblasen
(Absperrblasen) – PLUGY G & PLUGSY GM
Sie sind zur Abdichtung oder Prüfung von Rohrleitungen und Gasleitungen mit begrenzter Eintrittsöffnung geeignet. Sechs unterschiedliche Dimensionen decken den Bereich von 50 bis 500 mm ab. Die innovative Form und Flexibilität ermöglichen einfache Handhabung und Einlage. Die Rohrblasen (Absperrblasen) sind gegen hohen Staudruck beständig und zeichnen sich durch Qualität und lange Lebensdauer aus. Alle Metallteile sind aus rostfreien und funkenfreien Materialien gefertigt.
Die Verbindung einer Mess- und Verschlussrohrblase ermöglicht Dichtheitsprüfung von Wasser- und Gasrohrleitungen mit Luft oder Wasser.
Die einfache Anwendung sichert Qualitätsarbeit von einer Position. Es stehen zwei Typen von Gasrohrblasen zur Verfügung: Verschluss- und Messrohrblasen.
| ART.NR. | NENNGRÖSSE | ANWENDUNG MIN. Ø [mm] / [in] | MAX.Ø [mm] / [in] | FÜLLDRUCK [bar] / [psi] | MAX. ZULÄSSIGER GEGENDRUCK [bar] / [psi] | ENTLEERTE ROHRBLASE Ø [mm] / [in] | LÄNGE [mm] / [in]n | Ø EINTRITTSÖFFNUNG [mm] / [in] | GEWICHT [kg] / [lbs] | FÜLLVENTIL GEWINDE- GRÖSSE |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 511807 | 50-80 / 2″-3″ | 50 / 2″ | 80 / 3″ | 3 / 44 | 1 / 15 | 45 / 1,8″ | 280 / 1″ | 35 / 1,4″ | 0,29 / 0,6 | R 1/4″ | |
| 511808 | 80-130 / 3″-5″ | 80 / 3″ | 130 / 5″ | 2,5 / 36 | 1 / 15 | 76 / 3″ | 360 / 14″ | 40 / 1,6″ | 0,37 / 0,8 | R 1/4″ | |
| 511809 | 100-160 / 4″-6″ | 100 / 4″ | 160 / 6″ | 2 / 29 | 1 / 15 | 98 / 3,9″ | 420 / 17″ | 45 / 1,8″ | 0,56 / 1,2 | R 3/8″ | |
| 511810 | 150-210 / 6″-8″ | 145 / 6″ | 210 / 8″ | 2 / 29 | 1 / 15 | 140 / 5,5″ | 510 / 20″ | 50 / 2″ | 0,78 / 1,7 | R 3/8″ | |
| 511811 | 200-315 / 8″-12″ | 200 / 8″ | 315 / 12″ | 2 / 29 | 1 / 15 | 200 / 7,9″ | 730 / 29″ | 70 / 2,8″ | 1,25 / 2,8 | R 3/8″ | |
| 519420 | 315-500 / 12″-20″ | 315 / 12″ | 500 / 20″ | 1,5 / 22 | 0,8 / 12 | 315 / 12,4″ | 950 / 37″ | 90 / 3,5″ | 1,45 / 3,2 | R 3/8″ | |
| PLUGSY GM – BYPASS-ROHRBLASEN | |||||||||||
| ART.NR. | NENNGRÖSSE | ANWENDUNG MIN. Ø [mm] / [in] | MAX.Ø [mm] / [in] | FÜLLDRUCK [bar] / [psi] | MAX. ZULÄSSIGER GEGENDRUCK [bar] / [psi] | ENTLEERTE ROHRBLASE Ø [mm] / [in] | LÄNGE [mm] / [in]n | Ø EINTRITTSÖFFNUNG [mm] / [in] | GEWICHT [kg] / [lbs] | FÜLLVENTIL GEWINDE- GRÖSSE |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 511807 | 50-80 / 2″-3″ | 50 / 2″ | 80 / 3″ | 3 / 44 | 1 / 15 | 45 / 1,8″ | 280 / 1″ | 35 / 1,4″ | 0,29 / 0,6 | R 1/4″ | |
| 511808 | 80-130 / 3″-5″ | 80 / 3″ | 130 / 5″ | 2,5 / 36 | 1 / 15 | 76 / 3″ | 360 / 14″ | 40 / 1,6″ | 0,37 / 0,8 | R 1/4″ | |
| 511809 | 100-160 / 4″-6″ | 100 / 4″ | 160 / 6″ | 2 / 29 | 1 / 15 | 98 / 3,9″ | 420 / 17″ | 45 / 1,8″ | 0,56 / 1,2 | R 3/8″ | |
| 511810 | 150-210 / 6″-8″ | 145 / 6″ | 210 / 8″ | 2 / 29 | 1 / 15 | 140 / 5,5″ | 510 / 20″ | 50 / 2″ | 0,78 / 1,7 | R 3/8″ | |
| 511811 | 200-315 / 8″-12″ | 200 / 8″ | 315 / 12″ | 2 / 29 | 1 / 15 | 200 / 7,9″ | 730 / 29″ | 70 / 2,8″ | 1,25 / 2,8 | R 3/8″ | |
| 519420 | 315-500 / 12″-20″ | 315 / 12″ | 500 / 20″ | 1,5 / 22 | 0,8 / 12 | 315 / 12,4″ | 950 / 37″ | 90 / 3,5″ | 1,45 / 3,2 | R 3/8″ | |
| PLUGSY GM – BYPASS-ROHRBLASEN | |||||||||||
Flexible Sanierungspacker für die Rohrsanierung
Die flexiblen Packer sind für die partielle Reparatur von beschädigten Rohrleitungssektionen und Verbindungen geeignet. In Kombination mit Harz und Verstärkung sichern sie Dichtheit und die richtige statische Festigkeit der Rohrleitung zu.
Die Sava-Packer sind aus speziellem kordverstärktem Gummi gefertigt, der ausgezeichnet dehnbar und abriebfest ist. Die eingebauten Teile sind korrosionsbeständig. An jeder Seite des Packers sind im Winkel von 120° drei Räder angebaut, die die Stabilität sichern und das Umkippen während des Verschiebens des Packers entlang des Rohres verhindern. Alle Packer ermöglichen den möglichst hohen Durchfluss, außer vom Paker 10-15, der keinen Durchfluss hat.
| FLEXIBLE SANIERUNGSPACKER | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| ART.NR. | NENNGRÖSSE | ANWENDUNG MIN. Ø [mm] / [in] | MAX. Ø [mm] / [in] | FÜLLDRUCK [bar] / [psi] | GEWICHT [kg] / [lbs] | GUMMITEILÄNGE [mm] / [in] | ENTLEERTER PACKER LÄNGE [mm] / [in] | Ø [mm] / [in] | BYPASS- Ø [INNEN] [mm] / [in] |
| 78214 | 10-15 × 1 m / 4″-6″ × 3,3′ | 100 / 4″ | 150 / 6″ | 2,5 / 36 | 2,1 / 4,6 | 1000 / 39″ | 1080 / 43″ | 65 / 2,6″ | nicht verfügbar |
| 549589 | 10-15 × 1,5 m / 4″-6″ × 4,9′ | 100 / 4″ | 150 / 6″ | 2,5 / 36 | 2,5 / 5,5 | 1500 / 59″ | 1580 / 62″ | 65 / 2,6″ | nicht verfügbar |
| 78266 | 10-15 × 2 m / 4″-6″ × 6,6′ | 100 / 4″ | 150 / 6″ | 2,5 / 36 | 2,8 / 6,2 | 1900 / 75″ | 1980 / 78″ | 65 / 2,6″ | nicht verfügbar |
| 78218 | 10-15 × 2,5 m / 4″-6″ × 8,2′ | 100 / 4″ | 150 / 6″ | 2,5 / 36 | 3,3 / 7,3 | 2500 / 98″ | 2580 / 102″ | 65 / 2,6″ | nicht verfügbar |
| 78231 | 10-15 × 3 m / 4″-6″ × 9,8′ | 100 / 4″ | 150 / 6″ | 2,5 / 36 | 4,2 / 9,3 | 3000 / 118″ | 3080 / 121″ | 65 / 2,6″ | nicht verfügbar |
| 78244 | 10-15 × 4 m / 4″-6″ × 13,1′ | 100 / 4″ | 150 / 6″ | 2,5 / 36 | 5 / 11 | 4000 / 158″ | 4080 / 161″ | 65 / 2,6″ | nicht verfügbar |
| 78283 | 10-15 × 5 m / 4″-6″ × 16,4′ | 100 / 4″ | 150 / 6″ | 2,5 / 36 | 6 / 13 | 4900 / 193″ | 4980 / 196″ | 65 / 2,6″ | nicht verfügbar |
| 77240 | 15-25 × 1 m / 6″-10″ × 3,3′ | 150 / 6″ | 250 / 10″ | 2 / 29 | 8 / 18 | 1000 / 39″ | 1210 / 48″ | 112 / 4,4″ | 2″ |
| 60853 | 15-25 × 1,5 m / 6″-10″ × 4,9′ | 150 / 6″ | 250 / 10″ | 2 / 29 | 9,5 / 21 | 1500 / 59″ | 1710 / 67″ | 112 / 4,4″ | 2″ |
| 77614 | 15-25 × 2 m / 6″-10″ × 6,6′ | 150 / 6″ | 250 / 10″ | 2 / 29 | 11 / 24 | 1900 / 75″ | 2110 / 83″ | 112 / 4,4″ | 2″ |
| 60846 | 15-25 × 2,5 m / 6″-10″ × 8,2′ | 150 / 6″ | 250 / 10″ | 2 / 29 | 12,7 / 28 | 2500 / 98″ | 2710 / 107″ | 112 / 4,4″ | 2″ |
| 60497 | 15-25 × 3 m / 6″-10″ × 9,8′ | 150 / 6″ | 250 / 10″ | 2 / 29 | 14,5 / 32 | 3000 / 118″ | 3210 / 126″ | 112 / 4,4″ | 2″ |
| 516143 | 15-25 × 3,5 / 6″-10″ × 11,5′ | 150 / 6″ | 250 / 10″ | 2 / 29 | 15,8 / 35 | 3500 / 138″ | 3710 / 146″ | 112 / 4,4″ | 2″ |
| 60556 | 15-25 × 4 m / 6″-10″ × 13,1′ | 150 / 6″ | 250 / 10″ | 2 / 29 | 17,4 / 38 | 4000 / 158″ | 4210 / 166″ | 112 / 4,4″ | 2″ |
| 60585 | 15-25 × 5 m / 6″-10″ × 16,4′ | 150 / 6″ | 250 / 10″ | 2 / 29 | 21,4 / 47 | 4900 / 193″ | 5110 / 201″ | 112 / 4,4″ | 2″ |
| 569518 | 20-30 × 1 m / 8″-12″ × 3,3′ | 200 / 8″ | 300 / 12″ | 1,5 / 22 | 11,3 / 25 | 1000 / 39″ | 1210 / 48″ | 145 / 5,7″ | 2″ |
| 569519 | 20-30 × 2 m / 8″-12″ × 6,6′ | 200 / 8″ | 300 / 12″ | 1,5 / 22 | 13,3 / 29 | 2000 / 79″ | 2210 / 87″ | 145 / 5,7″ | 2″ |
| 569520 | 20-30 × 2,5 m / 8″-12″ × 8,2′ | 200 / 8″ | 300 / 12″ | 1,5 / 22 | 14,3 / 32 | 2500 / 98″ | 2610 / 103″ | 145 / 5,7″ | 2″ |
| 569521 | 20-30 × 3 m / 8″-12″ × 9,8′ | 200 / 8″ | 300 / 12″ | 1,5 / 22 | 15,2 / 34 | 3000 / 118″ | 3210 / 126″ | 145 / 5,7″ | 2″ |
| 569522 | 20-30 × 4 m / 8″-12″ × 13,1′ | 200 / 8″ | 300 / 12″ | 1,5 / 22 | 17,2 / 38 | 4000 / 158″ | 4210 / 166″ | 145 / 5,7″ | 2″ |
| 569523 | 20-30 × 5 m / 8″-12″ × 16,4′ | 200 / 8″ | 300 / 12″ | 1,5 / 22 | 19,1 / 42 | 4900 / 193″ | 5110 / 201″ | 145 / 5,7″ | 2″ |
| 77241 | 30-40 × 1 m / 12″-16″ × 3,3′ | 300 / 12″ | 400 / 16″ | 1,5 / 22 | 19,2 / 42 | 1120 / 44″ | 1370 / 54″ | 210 / 8,3″ | 3″ |
| 514320 | 30-40 × 1,5 m / 12″-16″ × 4,9′ | 300 / 12″ | 400 / 16″ | 1,5 / 22 | 21,6 / 48 | 1620 / 64″ | 1840 / 72″ | 210 / 8,3″ | 3″ |
| 77680 | 30-40 × 2 m / 12″-16″ × 6,6′ | 300 / 12″ | 400 / 16″ | 1,5 / 22 | 25 / 55 | 2120 / 84″ | 2340 / 92″ | 210 / 8,3″ | 3″ |
| 60525 | 30-40 × 2,5 m / 12″-16″ × 8,2′ | 300 / 12″ | 400 / 16″ | 1,5 / 22 | 30 / 66 | 2620 / 103″ | 2810 / 111″ | 210 / 8,3″ | 3″ |
| 60587 | 30-40 × 3 m / 12″-16″ × 9,8′ | 300 / 12″ | 400 / 16″ | 1,5 / 22 | 33 / 73 | 3120 / 123″ | 3300 / 130″ | 210 / 8,3″ | 3″ |
| 60593 | 30-40 × 4 m / 12″-16″ × 13,1′ | 300 / 12″ | 400 / 16″ | 1,5 / 22 | 41,5 / 92 | 4120 / 162″ | 4280 / 169″ | 210 / 8,3″ | 3″ |
| 60594 | 30-40 × 5 m / 12″-16″ × 16,4′ | 300 / 12″ | 400 / 16″ | 1,5 / 22 | 47 / 104 | 4880 / 192″ | 5060 / 199″ | 210 / 8,3″ | 3″ |
| 77242 | 45-60 × 1 m / 18″-24″ × 3,3′ | 450 / 18″ | 600 / 24″ | 1,2 / 17 | 34,5 / 76 | 1120 / 44″ | 1350 / 53″ | 340 / 13,4″ | 3″ |
| 517034 | 45-60 × 1,5 m / 18″-24″ × 4,9′ | 450 / 18″ | 600 / 24″ | 1,2 / 17 | 36,6 / 81 | 1630 / 64″ | 1860 / 73″ | 340 / 13,4″ | 3″ |
| 78718 | 45-60 × 2 m / 18″-24″ × 6,6′ | 450 / 18″ | 600 / 24″ | 1,2 / 17 | 41,6 / 92 | 2020 / 80″ | 2240 / 88″ | 340 / 13,4″ | 3″ |
| 60526 | 45-60 × 2,5 m / 18″-24″ × 8,2′ | 450 / 188″ | 600 / 24″ | 1,2 / 17 | 50 / 110 | 2650 / 104″ | 2870 / 113″ | 340 / 13,4″ | 3″ |
| 78860 | 45-60 × 3 m / 18″-24″ × 9,8′ | 450 / 18″ | 600 / 24″ | 1,2 / 17 | 53 / 117 | 3000 / 118″ | 3220 / 127″ | 340 / 13,4″ | 3″ |
| 65027 | 60-80 × 1,5 m / 24″-32″ × 4,9′ | 600 / 24″ | 800 / 32″ | 1 / 15 | 46,8 / 103 | 1620 / 64″ | 1840 / 72″ | 400 / 15,7″ | 3″ |
| 60120 | 60-80 × 2 m / 24″-32″ × 6,6′ | 600 / 24″ | 800 / 32″ | 1 / 15 | 52 / 115 | 2040 / 80″ | 2280 / 90″ | 400 / 15,7″ | 3″ |
| 60527 | 60-80 × 2,5 m / 24″-32″ × 8,2′ | 600 / 24″ | 800 / 32″ | 1 / 15 | 61 / 135 | 2650 / 104″ | 2820 / 111″ | 400 / 15,7″ | 3″ |
| 60598 | 60-80 × 3 m / 24″-32″ × 9,8′ | 600 / 24″ | 800 / 32″ | 1 / 15 | 65 / 143 | 2880 / 113″ | 3060 / 121″ | 400 / 15,7″ | 3″ |
| 78015 | 80-100 × 1,5 m / 32″-40″ × 4,9′ | 800 / 32″ | 1000 / 40″ | 1 / 15 | 68,2 / 150 | 1540 / 61″ | 1780 / 70″ | 535 / 21,1″ | 4″ |
| 79186 | 100-120 × 2 m / 40″-48″ × 6,6′ | 1000 / 40″ | 1200 / 48″ | 1 / 15 | 75 / 165 | 2000 / 79″ | 2240 / 88″ | 535 / 21,1″ | 4″ |
Die Packer sind biegbar und können unter einem Winkel in das Rohr eingeschoben werden. Sie sind in verschiedenen Größen lieferbar und decken die Rohrleitungsdurchmesser von DN 100 bis DN 1200 mm. Die wirksame Reparaturlänge reicht von 600 mm bis 4500 mm.
Lange Packer für die Rohrsanierung
Diese Packer zeichnen sich durch sparsame Konstruktion aus. Sie sind mit Schnellkupplungen für das Aufpumpen und das Entleeren ausgestattet und haben auch zwei Ringschrauben an jeder Seite für Seilbefestigung zum Einziehen, Transportieren und Herausziehen.
Diese Packer haben keine Räder und keinen flexiblen By-Pass.
Lieferbar sind die Packer für Rohrleitungen mit einem Durchmesser von DN 200 bis DN 800. Die Reparaturlänge reicht von 1000 mm bis zu 4500 mm.
Lange Packer mit und ohne Radsatz für die Rohrsanierung
| LANGE PACKER – OHNE RADSATZ | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 541996 | 20-30 × 1 m / 8″-12″ × 3,3′ | 200 / 8″ | 300 / 12″ | 1,5 / 22 | 4,9 / 11 | 1000 / 39″ | 145 / 5,7″ | 1100 / 43″ | |
| 78256 | 20-30 × 1,5 m / 8″-12″ × 4,9′ | 200 / 8″ | 300 / 12″ | 1,5 / 22 | 5,7 / 13 | 1500 / 59″ | 145 / 5,7″ | 1600 / 63″ | |
| 67042 | 20-30 × 2 m / 8″-12″ × 6,6′ | 200 / 8″ | 300 / 12″ | 1,5 / 22 | 6,5 / 14 | 2000 / 79″ | 145 / 5,7″ | 2100 / 83″ | |
| 78257 | 20-30 × 2,5 m / 8″-12″ × 8,2′ | 200 / 8″ | 300 / 12″ | 1,5 / 22 | 8,5 / 19 | 2500 / 98″ | 145 / 5,7″ | 2600 / 102″ | |
| 77386 | 20-30 × 3 m / 8″-12″ × 9,8′ | 200 / 8″ | 300 / 12″ | 1,5 / 22 | 10,8 / 24 | 3000 / 118″ | 145 / 5,7″ | 3100 / 122″ | |
| 78258 | 20-30 × 4 m / 8″-12″ × 13,1′ | 200 / 8″ | 300 / 12″ | 1,5 / 22 | 13,6 / 30 | 4000 / 158″ | 145 / 5,7″ | 4100 / 161″ | |
| 77237 | 20-30 × 5 m / 8″-12″ × 16,4′ | 200 / 8″ | 300 / 12″ | 1,5 / 22 | 18,4 / 41 | 4900 / 193″ | 145 / 5,7″ | 5000 / 197″ | |
| 281323 | 30-40 × 1 m / 12″-16″ × 3,3′ | 300 / 12″ | 400 / 16″ | 1,5 / 22 | 7,7 / 17 | 1000 / 39″ | 245 / 9,6″ | 1100 / 43″ | |
| 78259 | 30-40 × 1,5 m / 12″-16″ × 4,9′ | 300 / 12″ | 400 / 16″ | 1,5 / 22 | 13 / 29 | 1500 / 59″ | 245 / 9,6″ | 1600 / 63″ | |
| 77925 | 30-40 × 2 m / 12″-16″ × 6,6′ | 300 / 12″ | 400 / 16″ | 1,5 / 22 | 15,5 / 34 | 2000 / 79″ | 245 / 9,6″ | 2100 / 83″ | |
| 77926 | 30-40 × 2,5 m / 12″-16″ × 8,2′ | 300 / 12″ | 400 / 16″ | 1,5 / 22 | 16,7 / 37 | 2500 / 98″ | 245 / 9,6″ | 2600 / 102″ | |
| 78260 | 30-40 × 3 m / 12″-16″ × 9,8′ | 300 / 12″ | 400 / 16″ | 1,5 / 22 | 20 / 44 | 3000 / 118″ | 245 / 9,6″ | 3100 / 122″ | |
| 78261 | 30-40 × 4 m / 12″-16″ × 13,1′ | 300 / 12″ | 400 / 16″ | 1,5 / 22 | 26,3 / 58 | 4000 / 158″ | 245 / 9,6″ | 4100 / 161″ | |
| 78262 | 30-40 × 5 m / 12″-16″ × 16,4′ | 300 / 12″ | 400 / 16″ | 1,5 / 22 | 33,4 / 74 | 4900 / 193″ | 245 / 9,6″ | 5000 / 197″ | |
| 560468 | 40-50 × 1 m / 16″-20″ × 3,3′ | 400 / 16″ | 500 / 20″ | 1 / 15 | 18,9 / 42 | 1000 / 39″ | 340 / 13,4″ | 1100 / 43″ | |
| 78263 | 40-50 × 1,5 m / 16″-20″ × 4,9′ | 400 / 16″ | 500 / 20″ | 1 / 15 | 24,5 / 54 | 1500 / 59″ | 340 / 13,4″ | 1650 / 65″ | |
| 77553 | 40-50 × 2 m / 16″-20″ × 6,6′ | 400 / 16″ | 500 / 20″ | 1 / 15 | 27,7 / 61 | 2000 / 79″ | 340 / 13,4″ | 2150 / 85″ | |
| 77239 | 40-50 × 2,5 m / 16″-20″ × 8,2′ | 400 / 16″ | 500 / 20″ | 1 / 15 | 28 / 62 | 2500 / 98″ | 340 / 13,4″ | 2650 / 104″ | |
| 78264 | 40-50 × 3 m / 16″-20″ × 9,8′ | 400 / 16″ | 500 / 20″ | 1 / 15 | 30,5 / 67 | 3000 / 118″ | 340 / 13,4″ | 3100 / 122″ | |
| 78265 | 40-50 × 4 m / 16″-20″ × 13,1′ | 400 / 16″ | 500 / 20″ | 1 / 15 | 33 / 73 | 4000 / 158″ | 340 / 13,4″ | 4150 / 163″ | |
| 77238 | 40-50 × 5 m / 16″-20″ × 16,4′ | 400 / 16″ | 500 / 20″ | 1 / 15 | 38 / 84 | 5000 / 197″ | 340 / 13,4″ | 5150 / 203″ | |
| 60179 | 50-60 × 1,5 m / 20″-24″ × 4,9′ | 500 / 20″ | 600 / 24″ | 0,8 / 12 | 30 / 66 | 1500 / 59″ | 405 / 15,9″ | 1650 / 65″ | |
| 67040 | 50-60 × 2 m / 20″-24″ × 6,6′ | 500 / 20″ | 600 / 24″ | 0,8 / 12 | 34 / 75 | 2000 / 79″ | 405 / 15,9″ | 2150 / 84″ | |
| 60190 | 50-60 × 2,5 m / 20″-24″ × 8,2′ | 500 / 20″ | 600 / 24″ | 0,8 / 12 | 37,8 / 83 | 2500 / 98″ | 405 / 15,9″ | 2650 / 104″ | |
| 70072 | 50-60 × 3 m / 20″-24″ × 9,8′ | 500 / 20″ | 600 / 24″ | 0,8 / 12 | 40,8 / 90 | 3000 / 118″ | 405 / 15,9″ | 3150 / 124″ | |
| 70218 | 50-60 × 4 m / 20″-24″ × 13,1′ | 500 / 20″ | 600 / 24″ | 0,8 / 12 | 46 / 101 | 4000 / 158″ | 405 / 15,9″ | 4150 / 163″ | |
| 70066 | 50-60 × 5 m / 20″-24″ × 16,4′ | 500 / 20″ | 600 / 24″ | 0,8 / 12 | 51,5 / 114 | 5000 / 197″ | 405 / 15,9″ | 5150 / 203″ | |
| 60758 | 60-80 × 1,5 m / 24″-32″ × 4,9′ | 600 / 24″ | 800 / 32″ | 0,6 / 9 | 47 / 104 | 1500 / 59″ | 535 / 21,1″ | 1650 / 65″ | |
| 60759 | 60-80 × 2 m / 24″-32″ × 6,6′ | 600 / 24″ | 800 / 32″ | 0,6 / 9 | 51 / 112 | 1900 / 75″ | 535 / 21,1″ | 2050 / 81″ | |
| 60760 | 60-80 × 2,5 m / 24″-32″ × 8,2′ | 600 / 24″ | 800 / 32″ | 0,6 / 9 | 54,5 / 120 | 2500 / 98″ | 535 / 21,1″ | 2650 / 104″ | |
| 60761 | 60-80 × 3 m / 24″-32″ × 9,8′ | 600 / 24″ | 800 / 32″ | 0,6 / 9 | 58 / 128 | 3000 / 118″ | 535 / 21,1″ | 3150 / 124″ | |
| 60763 | 60-80 × 4 m / 24″-32″ × 13,1′ | 600 / 24″ | 800 / 32″ | 0,6 / 9 | 66 / 146 | 4000 / 158″ | 535 / 21,1″ | 4150 / 163″ | |
| 60764 | 60-80 × 5 m / 24″-32″ × 16,4′ | 600 / 24″ | 800 / 32″ | 0,6 / 9 | 75 / 165 | 5000 / 197″ | 535 / 21,1″ | 5150 / 203″ | |
| LANGE PACKER MIT RÄDERN | |||||||||
| 561419 | 20 – 30 × 1,5 m / 8″-12″ × 4,9′ | 200 / 8″ | 300 / 12″ | 1,5 / 22 | 10,7 / 24 | 1500 / 59″ | 145 / 5,7″ | 1610 / 64″ | |
| 569479 | 20 – 30 × 2 m / 8″-12″ × 6,6′ | 200 / 8″ | 300 / 12″ | 1,5 / 22 | 11,7 / 26 | 2000 / 79″ | 145 / 5,7″ | 2110 / 83″ | |
| 569480 | 20 – 30 × 2,5 m / 8″-12″ × 8,2′ | 200 / 8″ | 300 / 12″ | 1,5 / 22 | 12,8 / 28 | 2500 / 98″ | 145 / 5,7″ | 2610 / 103″ | |
| 569481 | 20 – 30 × 3 m / 8″-12″ × 9,8′ | 200 / 8″ | 300 / 12″ | 1,5 / 22 | 14 / 31 | 3000 / 118″ | 145 / 5,7″ | 3110 / 122″ | |
| 569482 | 20 – 30 × 4 m / 8″-12″ × 13,1′ | 200 / 8″ | 300 / 12″ | 1,5 / 22 | 16 / 35 | 4000 / 158″ | 145 / 5,7″ | 4110 / 162″ | |
| 569484 | 20 – 30 × 5 m / 8″-12″ × 16,4′ | 200 / 8″ | 300 / 12″ | 1,5 / 22 | 18 / 40 | 5000 / 197″ | 145 / 5,7″ | 5110 / 201″ | |
| 554829 | 30 – 40 × 1,5 m / 12″-16″ × 4,9′ | 300 / 12″ | 400 / 16″ | 1,5 / 22 | 20 / 44 | 1500 / 59″ | 210 / 8,3″ | 1620 / 64″ | |
| 563422 | 30 – 40 × 2 m / 12″-16″ × 6,6′ | 300 / 12″ | 400 / 16″ | 1,5 / 22 | 23,6 / 52 | 2000 / 79″ | 210 / 8,3″ | 2120 / 83″ | |
| 569485 | 30 – 40 × 2,5 m / 12″-16″ × 8,2′ | 300 / 12″ | 400 / 16″ | 1,5 / 22 | 26 / 57 | 2500 / 98″ | 210 / 8,3″ | 2620 / 103″ | |
| 569488 | 30 – 40 × 3 m / 12″-16″ × 9,8′ | 300 / 12″ | 400 / 16″ | 1,5 / 22 | 30,5 / 67 | 3000 / 118″ | 210 / 8,3″ | 3120 / 123″ | |
| 569489 | 30 – 40 × 4 m / 12″-16″ × 13,1′ | 300 / 12″ | 400 / 16″ | 1,5 / 22 | 33,2 / 73 | 4000 / 158″ | 210 / 8,3″ | 4120 / 162″ | |
| 569490 | 30 – 40 × 5 m / 12″-16″ × 16,4′ | 300 / 12″ | 400 / 16″ | 1,5 / 22 | 38 / 84 | 5000 / 197″ | 210 / 8,3″ | 5120 / 202″ | |
| 281493 | 40 – 50 × 1,5 m / 16″-20″ × 4,9′ | 400 / 16″ | 500 / 20″ | 1 / 15 | 27 / 60 | 1500 / 59″ | 340 / 13,4″ | 1750 / 69″ | |
| 569491 | 40 – 50 × 2 m / 16″-20″ × 6,6′ | 400 / 16″ | 500 / 20″ | 1 / 15 | 30,2 / 67 | 2000 / 79″ | 340 / 13,4″ | 2250 / 89″ | |
| 569492 | 40 – 50 × 2,5 m / 16″-20″ × 8,2′ | 400 / 16″ | 500 / 20″ | 1 / 15 | 33,3 / 73 | 2500 / 98″ | 340 / 13,4″ | 2750 / 108″ | |
| 569493 | 50 – 60 × 1,5 m / 20″-24″ × 4,9′ | 500 / 20″ | 600 / 24″ | 0,8 / 12 | 40,4 / 89 | 1500 / 59″ | 400 / 16″ | 1760 / 69″ | |
| 554830 | 50 – 60 × 2 m / 20″-24″ × 6,6′ | 500 / 20″ | 600 / 24″ | 0,8 / 12 | 44,5 / 98 | 2000 / 79″ | 400 / 16″ | 2260 / 89″ | |
| 569494 | 50 – 60 × 2,5 m / 20″-24″ × 8,2′ | 500 / 20″ | 600 / 24″ | 0,8 / 12 | 48,2 / 106 | 2500 / 98″ | 400 / 16″ | 2760 / 109″ | |
| 563790 | 60 – 80 × 1,5 m / 24″-32″ × 4,9′ | 600 / 24″ | 800 / 32″ | 0,6 / 9 | 60 / 132 | 1500 / 59″ | 535 / 21,1″ | 1800 / 71″ | |
| 569495 | 60 – 80 × 2 m / 24″-32″ × 6,6′ | 600 / 24″ | 800 / 32″ | 0,6 / 9 | 65,5 / 144 | 2000 / 79″ | 535 / 21,1″ | 2300 / 91″ | |
Laterale Packer HP-K (für Hausanschluss)
Diese Sava-Hausanschlusspacker sind für Reparaturen von Rohrleitungen mit kleinerem Durchmesser geeignet, vor allem in Hausanschlüssen.
Die Packer sind an beiden Enden gerundet, was ein leichtes Einschieben durch Krümmungen ermöglicht. Sie sind mit Schnellkupplungen und Ringschrauben ausgestattet. Das Angebot umfasst 5 Größen für Rohrleitungen mit Durchmessern von 35-50 mm, 50-75 mm, 70-100 mm; 100-150 mm und 150-200 mm. Standardmäßig mit Alu-Vorder- und Endkappe Optional mit Gummi-Vorderkappe erhältlich.
| LATERALE HAUSANSCHLUSSPACKER HP-K | ||||||||
|---|---|---|---|---|---|---|---|---|
| ART.NR. | NENNGRÖSSE | ANWENDUNGS- BEREICH MIN. Ø [mm] / [in] | MAX: Ø [mm] / [in] | FÜLLDRUCK [bar] / [psi] | GEWICHT [kg] / [lbs] | GUMMITEIL LÄNGE [mm] / [in] | ENTLEERTER Ø [mm] / [in] | LÄNGE [mm] / [in] |
| 529897 | 3,5-5 × 0,7 m / 1,4″-2″ × 2,3′ | 35 / 1,4″ | 50 / 2″ | 3 / 44 | 0,4 / 1 | 700 / 28″ | 26 / 1″ | 765 / 30″ |
| 530785 | 3,5-5 × 1 m / 1,4″-2″ × 3,3′ | 35 / 1,4″ | 50 / 2″ | 3 / 44 | 0,5 / 1 | 1000 / 40″ | 26 / 1″ | 1065 / 42″ |
| 530786 | 3,5-5 × 1,5 m / 1,4″-2″ × 4,9′ | 35 / 1,4″ | 50 / 2″ | 3 / 44 | 0,7 / 2 | 1500 / 59″ | 26 / 1″ | 1565 / 62″ |
| 530787 | 3,5-5 × 2 m / 1,4″-2″ × 6,6′ | 35 / 1,4″ | 50 / 2″ | 3 / 44 | 0,8 / 2 | 2000 / 79″ | 26 / 1″ | 2065 / 81″ |
| 538491 | 3,5-5 × 3 m / 1,4″-2″ × 9,8′ | 35 / 1,4″ | 50 / 2″ | 3 / 44 | 1,1 / 2 | 3000 / 118″ | 26 / 1″ | 3065 / 121″ |
| 542187 | 5-7,5 × 0,7 m / 2″-3″ × 2,3′ | 50 / 2″ | 75 / 3″ | 3 / 44 | 0,6 / 1 | 700 / 28″ | 30 / 1,2″ | 765 / 30″ |
| 281246 | 5-7,5 × 1 m / 2″-3″ × 3,3′ | 50 / 2″ | 75 / 3″ | 3 / 44 | 0,7 / 2 | 1000 / 40″ | 30 / 1,2″ | 1065 / 42″ |
| 543422 | 5-7,5 × 1,5 m / 2″-3″ × 4,9′ | 50 / 2″ | 75 / 3″ | 3 / 44 | 0,8 / 2 | 1500 / 59″ | 30 / 1,2″ | 1565 / 62″ |
| 543423 | 5-7,5 × 2 m / 2″-3″ × 6,6′ | 50 / 2″ | 75 / 3″ | 3 / 44 | 1,1 / 2 | 2000 / 79″ | 30 / 1,2″ | 2065 / 81″ |
| 543431 | 5-7,5 × 3 m / 2″-3″ × 9,8′ | 50 / 2″ | 75 / 3″ | 3 / 44 | 1,4 / 3 | 3000 / 118″ | 30 / 1,2″ | 3065 / 121″ |
| 60052 | 7-10 × 0,6 m / 3″-4″ × 2′ | 70 / 3″ | 100 / 4″ | 2,5 / 36 | 0,6 / 1 | 600 / 24″ | 45 / 1,8″ | 720 / 28″ |
| 60053 | 7-10 × 1 m / 3″-4″ × 3,3′ | 70 / 3″ | 100 / 4″ | 2,5 / 36 | 0,8 / 2 | 1000 / 40″ | 45 / 1,8″ | 1120 / 44″ |
| 60059 | 7-10 × 1,5 m / 3″-4″ × 4,9′ | 70 / 3″ | 100 / 4″ | 2,5 / 36 | 1,1 / 2 | 1500 / 59″ | 45 / 1,8″ | 1620 / 64″ |
| 60060 | 7-10 × 2 m / 3″-4″ × 6,6′ | 70 / 3″ | 100 / 4″ | 2,5 / 36 | 1,4 / 3 | 2000 / 79″ | 45 / 1,8″ | 2120 / 84″ |
| 559830 | 7-10 × 2,5 m / 3″-4″ × 8,2′ | 70 / 3″ | 100 / 4″ | 2,5 / 36 | 1,6 / 4 | 2500 / 98″ | 45 / 1,8″ | 2620 / 103″ |
| 60061 | 7-10 × 3 m / 3″-4″ × 9,8′ | 70 / 3″ | 100 / 4″ | 2,5 / 36 | 1,9 / 4 | 3000 / 118″ | 45 / 1,8″ | 3120 / 123″ |
| 60069 | 7-10 × 4 m / 3″-4″ × 3,1′ | 70 / 3″ | 100 / 4″ | 2,5 / 36 | 2,4 / 5 | 4000 / 158″ | 45 / 1,8″ | 4120 / 162″ |
| 60081 | 7-10 × 5 m / 3″-4″ × 16,4′ | 70 / 3″ | 100 / 4″ | 2,5 / 36 | 2,8 / 6 | 4900 / 193″ | 45 / 1,8″ | 5020 / 198″ |
| 60307 | 10-15 × 0,6 m / 4″-6″ × 2′ | 100 / 4″ | 150 / 6″ | 2,5 / 36 | 1,1 / 2 | 600 / 24″ | 65 / 2,6″ | 720 / 28″ |
| 60308 | 10-15 × 1 m / 4″-6″ × 3,3′ | 100 / 4″ | 150 / 6″ | 2,5 / 36 | 1,5 / 3 | 1000 / 40″ | 65 / 2,6″ | 1120 / 44″ |
| 60309 | 10-15 × 1,5 m / 4″-6″ × 4,9′ | 100 / 4″ | 150 / 6″ | 2,5 / 36 | 1,9 / 4 | 1500 / 59″ | 65 / 2,6″ | 1620 / 64″ |
| 60311 | 10-15 × 2 m / 4″-6″ × 6,6′ | 100 / 4″ | 150 / 6″ | 2,5 / 36 | 2,4 / 5 | 2000 / 79″ | 65 / 2,6″ | 2120 / 84″ |
| 60224 | 10-15 × 2,5 m / 4″-6″ × 8,2′ | 100 / 4″ | 150 / 6″ | 2,5 / 36 | 2,8 / 6 | 2500 / 98″ | 65 / 2,6″ | 2620 / 103″ |
| 60461 | 10-15 × 3 m / 4″-6″ × 9,8′ | 100 / 4″ | 150 / 6″ | 2,5 / 36 | 3,2 / 7 | 3000 / 118″ | 65 / 2,6″ | 3120 / 123″ |
| 60492 | 10-15 × 4 m / 4″-6″ × 13,1′ | 100 / 4″ | 150 / 6″ | 2,5 / 36 | 4 / 9 | 4000 / 158″ | 65 / 2,6″ | 4120 / 162″ |
| 60298 | 10-15 × 5 m / 4″-6″ × 16,4′ | 100 / 4″ | 150 / 6″ | 2,5 / 36 | 5,4 / 12 | 4900 / 193″ | 65 / 2,6″ | 5020 / 198″ |
| 60314 | 15-20 × 0,6 m / 6″-8″ × 2′ | 150 / 6″ | 200 / 8″ | 2,5 / 36 | 1,9 / 4 | 600 / 24″ | 85 / 3,3″ | 720 / 28″ |
| 60330 | 15-20 × 1 m / 6″-8″ × 3,3′ | 150 / 6″ | 200 / 8″ | 2,5 / 36 | 2,5 / 6 | 1000 / 40″ | 85 / 3,3″ | 1120 / 44″ |
| 60331 | 15-20 × 1,5 m / 6″-8″ × 4,9′ | 150 / 6″ | 200 / 8″ | 2,5 / 36 | 3,1 / 7 | 1500 / 59″ | 85 / 3,3″ | 1620 / 64″ |
| 60343 | 15-20 × 2 m / 6″-8″ × 6,6′ | 150 / 6″ | 200 / 8″ | 2,5 / 36 | 3,8 / 8 | 2000 / 79″ | 85 / 3,3″ | 2120 / 84″ |
| 60516 | 15-20 × 3 m / 6″-8″ × 9,8′ | 150 / 6″ | 200 / 8″ | 2,5 / 36 | 5 / 11 | 3000 / 118″ | 85 / 3,3″ | 3120 / 123″ |
| 60955 | 15-20 × 4 m / 6″-8″ × 13,1′ | 150 / 6″ | 200 / 8″ | 2,5 / 36 | 6,3 / 14 | 4000 / 158″ | 85 / 3,3″ | 4120 / 162″ |
| 60005 | 15-20 × 5 m / 6″-8″ × 16,4′ | 150 / 6″ | 200 / 8″ | 2,5 / 36 | 8,6 /19 | 4900 / 193″ | 85 / 3,3″ | 5020 / 198″ |
| 569503 | 15-25 × 0,6 m / 6″-10″ × 2′ | 150 / 6″ | 250 / 10″ | 2,5 / 36 | 4,1 / 9 | 600 / 24″ | 105 / 4,1″ | 670 / 26″ |
| 569504 | 15-25 × 1 m / 6″-10″ × 3,3′ | 150 / 6″ | 250 / 10″ | 2,5 / 36 | 4,8 / 10,6 | 1000 / 40″ | 105 / 4,1″ | 1070 / 42″ |
| 282122 | 15-25 × 1,5 m / 6″-10″ × 4,9′ | 150 / 6″ | 250 / 10″ | 2,5 / 36 | 5,7 / 12,5 | 1500 / 59″ | 105 / 4,1″ | 1570 / 62″ |
| 569505 | 15-25 × 2 m / 6″-10″ × 6,6′ | 150 / 6″ | 250 / 10″ | 2,5 / 36 | 6,5 / 14,3 | 2000 / 79″ | 105 / 4,1″ | 2070 / 81″ |
| 569506 | 15-25 × 3 m / 6″-10″ × 9,8′ | 150 / 6″ | 250 / 10″ | 2,5 / 36 | 8,2 / 18,0 | 3000 / 118″ | 105 / 4,1″ | 3070 / 121″ |
| 569507 | 15-25 × 4 m / 6″-10″ × 13,1′ | 150 / 6″ | 250 / 10″ | 2,5 / 36 | 9,8 / 21,6 | 4000 / 158″ | 105 / 4,1″ | 4070 / 160″ |
| 569508 | 15-25 × 5 m / 6″-10″ × 16,4′ | 150 / 6″ | 250 / 10″ | 2,5 / 36 | 11,5 / 25,3 | 5000 / 193″ | 105 / 4,1″ | 5070 / 200″ |

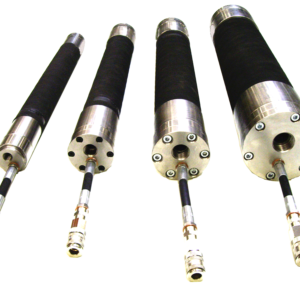

Packer HP – T 90 mit Alu-Endkappe
Die ausgezeichnete Wahl der Kautschukmischung und der Packerkonstruktion ermöglicht die Ausführung von Reparaturen auch in Rohrleitungen, die unter einem Winkel von 45, 60 und 90º verlaufen. Infolge der Schwierigkeiten beim Einlegen und Schieben durch die Krümmungen, sind die Packer so konstruiert, dass die starren Teile an beiden Enden des Packers möglichst kurz sind.
| PACKER HP – T90 mit Alu Endkappe | |||||||||
| ART.NR. | NENNGRÖSSE | ANWENDUNGSBEREICH MIN: Ø [mm] / [in] | MAX. Ø [mm] / [in] | VORGESCHRIEBENER FÜLLDRUCK [bar] / [psi] | GEWICHT [kg] / [lbs] | GUMMITEILLÄNGE [mm] / [in] | ENTLEERTER PACKER Ø [mm] / [in] | LÄNGE [mm] / [in] |
|
| 281856 | 35-50 × 0,7 m / 1,4″-2″ × 2,3′ | 35 / 1,4″ | 50 / 2″ | 3 / 44 | 0,8 / 1,8″ | 700 / 28″ | 26 / 1″ | 750 / 30″ | |
| 558628 | 50-70 × 0,7 m / 2″-2,8″ × 2,3′ | 50 / 2″ | 70 / 2,8″ | 2 / 29 | 0,7 / 1,5″ | 600 / 24″ | 30 / 1,2″ | 750 / 30″ | |
| 281774 | 70-80 × 0,6 m / 2,8″-3″ × 2′ | 70 / 2,8″ | 80 / 3″ | 2 / 29 | 0,8 / 1,8″ | 550 / 22″ | 45 / 1,8″ | 650 / 26″ | |
| 525957 | 70-80 × 1 m / 2,8″-3″ × 3,3′ | 70 / 2,8″ | 80 / 3″ | 2 / 29 | 0,9 / 2″ | 1000 / 40″ | 45 / 1,8″ | 1120 / 44″ | |
| 525958 | 70-80 × 1,5 m / 2,8″-3″ × 4,9′ | 70 / 2,8″ | 80 / 3″ | 2 / 29 | 1,2 / 3″ | 1500 / 59″ | 45 / 1,8″ | 1620 / 64″ | |
| 578140 | 80-100 × 1 m / 3″-4″ × 3′ | 80 / 3″ | 100 / 4″ | 2 / 29 | 2,5/ 5,5 | 1000 / 40″ | 65 / 2,6″ | 1120 / 44″ | |
| 580365 | 80-100 × 1,5 m / 3″-4″ × 4,9′ | 80 / 3″ | 100 / 4″ | 2 / 29 | 3,6 / 7,9″ | 1500 / 59″ | 65 / 2,6″ | 1620 / 64″ | |
| 525960 | 100-125 × 1 m / 4″-5″ × 3,3′ | 100 / 4″ | 125 / 5″ | 2 / 29 | 2 / 4″ | 1000 / 40″ | 65 / 2,6″ | 1120 / 44″ | |
| 525961 | 100-125 × 1,5 m / 4″-5″ × 4,9′ | 100 / 4″ | 125 / 5″ | 2 / 29 | 2,8 / 6″ | 1500 / 59″ | 65 / 2,6″ | 1620 / 64″ | |
| 525963 | 150-165 × 1 m / 6″-6,5″ × 3,3′ | 150 / 6″ | 165 / 6,5″ | 2 / 29 | 3,2 / 7″ | 1000 / 40″ | 85 / 3,3″ | 1120 / 44″ | |
| 525964 | 150-165 × 1,5 m / 6″-6,5″ × 4,9′ | 150 / 6″ | 165 / 6,5″ | 2 / 29 | 4,1 / 9″ | 1500 / 59″ | 85 / 3,3″ | 1620 / 64″ | |
| 525959 | 180-205 × 1 m / 7″-8″ × 3,3′ | 180 / 7″ | 205 / 8″ | 2 / 29 | 5,6 / 12″ | 1000 / 40″ | 105 / 4,1″ | 1120 / 44″ | |
| 525962 | 180-205 × 1,5 m / 7″-8″ × 4,9′ | 180 / 7″ | 205 / 8″ | 2 / 29 | 6,1 / 13″ | 1500 / 59″ | 105 / 4,1″ | 1620 / 64″ | |
| 281628 | 200-250 × 1 m / 8″-10″ × 3,3′ | 200 / 8″ | 250 / 10″ | 2 / 29 | 8,4 / 19″ | 1000 / 40″ | 130 / 5,1″ | 1120 / 44″ | |
| 560617 | 200-250 × 1,5 m / 8″-10″ × 4,9′ | 200 / 8“ | 250 / 10″ | 2 / 29 | 10,5 / 23″ | 1500 / 59″ | 130 / 5,1″ | 1620 / 64″ | |
| 282151 | 250-350 × 1,5 m / 10″-14″ × 4,9′ | 250 / 10″ | 350 / 14″ | 2 / 29 | 13,6 / 30″ | 1500 / 59″ | 140 / 5,5″ | 1620 / 64″ | |
| PACKER HP – T90 R- Ende aus Weichgummi | |||||||||
| ART.NR. | NENNGRÖSSE | ANWENDUNGSBEREICH MIN. Ø [mm] / [in] | MAX. Ø [mm] / [in] | VORGESCHRIEBENER FÜLLDRUCK [bar] / [psi] | GEWICHT [kg] / [lbs] | GUMMITEILLÄNGE [mm] / [in] | ENTLEERTER PACKER Ø [mm] / [in] | LÄNGE [mm] / [in] |
|
| 579553 | 70-80 × 0,6 m / 2,8″-3″ × 2′ | 70 / 2,8″ | 80 / 3″ | 2 / 29 | 0,8 / 1,8 | 600 / 24″ | 45 / 1,8″ | 630 / 25″ | |
| 282182 | 70-80 × 1 m / 2,8″-3″ × 3,3′ | 70 / 2,8″ | 80 / 3″ | 2 / 29 | 0,9 / 2 | 1000 / 40″ | 45 / 1,8″ | 1100 / 43″ | |
| 574995 | 70-80 × 1,5 m / 2,8″-3″ × 4,9′ | 70 / 2,8″ | 80 / 3″ | 2 / 29 | 1,2 / 3 | 1500 / 59″ | 45 / 1,8″ | 1600 / 63″ | |
| 588405 | 80-100 × 1 m / 3″-4″ × 3,3′ | 80 / 3″ | 100 / 4″ | 2 / 29 | 2,3 / 5,1 | 1000 / 40″ | 65 / 2,6″ | 1100 / 43″ | |
| 588406 | 80-100 × 1,5 m / 3″-4″ × 4,9′ | 80 / 3″ | 100 / 4″ | 2 / 29 | 2,7 / 5,9 | 1500 / 59″ | 65 / 2,6″ | 1600 / 63″ | |
| 574211 | 100-125 × 1 m / 4″-5″ × 3,3′ | 100 / 4″ | 125 / 5″ | 2 / 29 | 2 / 4 | 1000 / 40″ | 65 / 2,6″ | 1100 / 43″ | |
| 578251 | 100-125 × 1,5 m / 4″-5″ × 4,9′ | 100 / 4″ | 125 / 5″ | 2 / 29 | 2,8 / 6 | 1500 / 59″ | 65 / 2,6″ | 1600 / 63″ | |
| 574212 | 150-165 × 1 m / 6″-6,5″ × 3,8′ | 150 / 6″ | 165 / 6,5″ | 2 / 29 | 3,2 / 7 | 1000 / 40″ | 85 / 3,3″ | 1100 / 43″ | |
| 578254 | 150-165 × 1,5 m / 6″-6,5″ × 4,9′ | 150 / 6″ | 165 / 6,5″ | 2 / 29 | 4,1 / 9 | 1500 / 59″ | 85 / 3,3″ | 1600 / 63″ | |
| 574213 | 180-205 × 1 m / 7″-8″ × 3,3′ | 180 / 7″ | 205 / 8″ | 1,5 / 22 | 5,6 / 12 | 1000 / 40″ | 105 / 4,1″ | 1100 / 43″ | |
| 578258 | 180-205 × 1,5 m / 7″-8″ × 4,9′ | 180 / 7″ | 205 / 8″ | 1,5 / 22 | 6,1 / 13 | 1500 / 59″ | 105 / 4,1″ | 1600 / 63″ | |
Kurze Packer
Kurze Packer sind mit einer auswechselbaren zweischichtigen Gummimanschette ausgestattet, die an einem PPH Schlauch angebracht ist. Die eingebauten Teile sind aus korrosionsbeständigen Materialien.
An jeder Seite des Packers sitzen im Winkel von 120° drei Räder, um das Umkippen während der Bewegung in der Rohrleitung zu verhindern. Die aktive Reparaturlänge beträgt 600 mm. Sie sind für Reparaturen von Rohrleitungsverbindungen und Sektionen geeignet bei gleichzeitiger Einschiebung von rostfreien Metallschellen.
| Kurze Packer | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ART.NR. | NENNGRÖSSE | ANWENDUNg MIN. Ø [mm] / [in] | MAX. Ø [mm] / [in] | FÜLLDRUCK [bar] / [psi] | GEWICHT [kg] / [lbs] | GUMMITEIL- LÄNGE [mm] / [in] | ENTLEERTER PACKER Ø [mm] / [in] | LÄNGE [mm] / [in] | BYPASS Ø [mm] / [in] |
||
| 76646 | 15‑20 × 0,8 m / 6″‑8″ × 2,6′ | 150 / 6″ | 200 / 8″ | 2 / 29 | 6,3 / 14 | 800 / 32″ | 115 / 4,5″ | 960 / 38″ | 80 / 3″ | ||
| 76647 | 25‑30 × 0,8 m / 10″‑12″ × 2,6′ | 250 / 10″ | 300 / 12″ | 2 / 29 | 12,8 / 28 | 800 / 32″ | 205 / 8,1″ | 1010 / 40″ | 160 / 6″ | ||
| 76821 | 30‑35 × 0,8 m / 12″‑14″ × 2,6′ | 300 / 12″ | 350 / 14″ | 1,5 / 22 | 17,2 / 38 | 800 / 32″ | 250 / 9,8″ | 1010 / 40″ | 200 / 8″ | ||
| 76648 | 35‑40 | × 0,8 m / 14″-16″ × 2,6′ | 350 / 14″ | 400 / 16″ | 1,5 / 22 | 19,1 / 42 | 800 / 32″ | 305 / 12″ | 1010 / 40″ | 260 / 10″ | |
| 76649 | 45‑50 × 0,8 m / 18″‑20″ × 2,6′ | 450 / 18″ | 500 / 20″ | 1,5 / 22 | 29,7 / 66 | 800 / 32″ | 380 / 15″ | 1010 / 40″ | 325 / 13″ | ||
| 78247 | 60‑70 × 0,97 m / 24″‑28″ × 3,2′ | 600 / 24″ | 700 / 28″ | 1 / 15 | 50,2 / 111 | 970 / 38″ | 465 / 18,3″ | 1180 / 47″ | 390 / 15″ | ||
Medusa Packer
Um die Handhabung in engen Bereichen zu erleichtern, werden die Enden des Medusa Packers aus einer speziellen und extrem flexiblen Gummimischung hergestellt. Da die Packer näher an die Rohrkante geschoben werden können, wird die Reparatur von T-Verbindungen effizienter.
| MEDUSA PACKER | ||||||||
|---|---|---|---|---|---|---|---|---|
| ART.NR. | NENNGRÖSSE | ANWENDUNGSBEREICH MIN. Ø [mm] / [in] | MAX. Ø [mm] / [in] | VORGESCHRIEBENER FÜLLDRUCK [bar] / [psi] | GEWICHT [kg] / [lbs] | GUMMITEILLÄNGE [mm] / [in] | ENTLEERTER PACKER Ø [mm] / [in] | LÄNGE [mm] / [in] |
| 592613 | 5-7,5 × 0,6 m / 2″-3″ × 2′ | 50 / 2″ | 75 / 3″ | 2,5 / 36 | 0,8 / 1,8 | 600 / 24″ | 32 / 1,3″ | 640 / 25″ |
| 569452 | 7-10 × 0,6 m / 3″-4″ × 2′ | 70 / 3″ | 100 / 4″ | 2,5 / 36 | 1 / 2 | 600 / 24″ | 45 / 1,8″ | 640 / 25″ |
| 569453 | 7-10 × 1 m / 3″-4″ × 3,3′ | 70 / 3″ | 100 / 4″ | 2,5 / 36 | 1,6 / 4 | 1000 / 40″ | 45 / 1,8″ | 1040 / 41″ |
| 569454 | 7-10 × 1,5 m / 3″-4″ × 4,9′ | 70 / 3″ | 100 / 4″ | 2,5 / 36 | 2 / 4 | 1500 / 59″ | 45 / 1,8″ | 1540 / 61″ |
| 569456 | 7-10 × 2 m / 3″-4 × 6,6′ | 70 / 3″ | 100 / 4″ | 2,5 / 36 | 2,7 / 6 | 2000 / 79″ | 45 / 1,8″ | 2040 / 80″ |
| 569457 | 10-15 × 0,6 m / 4″-6″ × 2′ | 100 / 4″ | 150 / 6″ | 2,5 / 36 | 2,2 / 5 | 600 / 24″ | 65 / 2,6″ | 640 / 25″ |
| 569458 | 10-15 × 1 m / 4″-6″ × 3,3′ | 100 / 4″ | 150 / 6″ | 2,5 / 36 | 3,1 / 7 | 1000 / 40″ | 65 / 2,6″ | 1040 / 41″ |
| 569459 | 10-15 × 1,5 m / 4″-6″ × 4,9′ | 100 / 4″ | 150 / 6″ | 2,5 / 36 | 4 / 9 | 1500 / 59″ | 65 / 2,6″ | 1540 / 61″ |
| 569460 | 10-15 × 2 m / 4″-6″ × 6,6′ | 100 / 4″ | 150 / 6″ | 2,5 / 36 | 5,5 / 12 | 2000 / 79″ | 65 / 2,6″ | 2040 / 80″ |
| 569461 | 15-20 × 0,6 m / 6″-8″ × 2′ | 150 / 6″ | 200 / 8″ | 2,5 / 36 | 2,4 / 5 | 600 / 24″ | 85 / 3,3″ | 640 / 25″ |
| 569462 | 15-20 × 1 m / 6″-8″ × 3,3′ | 150 / 6″ | 200 / 8″ | 2,5 / 36 | 3,3 / 7 | 1000 / 40″ | 85 / 3,3″ | 1040 / 41″ |
| 569463 | 15-20 × 1,5 m / 6″-8″ × 4,9′ | 150 / 6″ | 200 / 8″ | 2,5 / 36 | 4,4 / 10 | 1500 / 59″ | 85 / 3,3″ | 1540 / 61″ |
| 569464 | 15-20 × 2 m / 6″-8″ × 6,6′ | 150 / 6″ | 200 / 8″ | 2,5 / 36 | 5,8 / 13 | 2000 / 79″ | 85 / 3,3″ | 2040 / 80″ |
PLUGSY: Prüfblase mit beidseitigen
Druckluftanschlüssen und Durchgang
| Art.Nr. | Nenngröße | Anwendungsbereich | Fülldruck | Nicht angeblasene Rohrblase | Bypass Ø | Gummiteillänge | ||
| Min.Ø | Max.Ø | Ø | Länge | |||||
| mm | mm | bar | mm | mm | mm | |||
| 547324 | 70 – 150 | 70 | 150 | 2,5 | 68 | 350 | 1/2″ | 350 |
| 540709 | 100 – 200 | 100 | 200 | 2,5 | 92 | 550 | 1″ | 550 |
| 542174 | 150 – 300 | 150 | 300 | 2,5 | 142 | 590 | 1″ | 590 |
| 540387 | 200 – 400 | 200 | 400 | 2,5 | 192 | 635 | 1″ | 635 |
Prüfblase Hausanschluss DN 90 -150, Alu-Kern
Einsatzbereich DN 90 bis 150 mm Durchmesser drucklos ca. 83 mm Baulänge Gummikörper 200 mm Baulänge gesamt ca. 200 mm Betriebsdruck max. 2,5 bar
Art.-Nr. Bezeichnung
21039 Prüfblase Hausanschluß DN 90 – 150, Alu Kern
Eigenschaften:
Einsatzbereich DN 90 bis 150 mm
• Durchmesser drucklos ca. 83 mm
• Baulänge Gummikörper 200 mm
• Baulänge gesamt ca. 200 mm
• Betriebsdruck max. 2,5 bar
• Bestückung der Anschlüsse nach Ihren Vorgaben
Verschiedene Anschlußmöglichkeiten, wir beraten sie gerne.
T – HUT – Packer
Savatech T Packer eignen sich zur Reparatur von Verbindungen zwischen den Hauptleitungen und den lateralen Rohrleitungen. Sie nutzen die Vorteile von flexiblen Packern aus und sind zusätzlich mit einem speziellen Füllanschluss im Mittelteil ausgestattet. Auf diesen Anschluss kann ein spezieller Hut, der unabhängig vom Hauptpacker aufgeblasen wird, angebracht werden.
| T-Packer | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ART.NR. | GRÖSSE | ANWENDUNG MIN: Ø [mm] / [in] | MAX: Ø [mm] / [in] | FÜLLDRUCK [bar] / [psi] | GEWICHT [kg] / [lbs] | GUMMITEILLÄNGE [mm] / [in] | ENTLEERTE PACKER Ø [mm] / [in] | LÄNGE [mm] / [in] | BYPASS- Ø |
||||||
| 579609 | 20‑25 × 0,8 m / 8″-10″×2,6′ | 200 / 8″ | 250 / 10″ | 2 / 29 | 9 / 20 | 800 / 32″ | 112 / 4,4″ | 950 / 37″ | 2″ | ||||||
| 579610 | 25‑30×0,8 m / 10″-12″×2,6′ | 250 / 10″ | 300 / 12″ | 2 / 29 | 10 / 22 | 800 / 32″ | 145 / 5,7″ | 1000 / 40″ | 2″ | ||||||
| 579611 | 30‑40 × 0,8 m / 12″-16″×2,6′ | 300 / 12″ | 400 / 16″ | 2 / 29 | 18 / 40 | 800 / 32″ | 210 / 8,3″ | 1000 / 40″ | 3″ | ||||||
| Hut-Packer | |||||||||||||||
| ART.NR. | GRÖSSE | MIN: Ø [mm] / [in] | MAX: Ø [mm] / [in] | ANWENDUNG MIN. Ø [mm] / [in] | MAX. Ø [mm] / [in] | FÜLLDRUCK [bar] / [psi] | GEWICHT [kg] / [lbs] | FÜLLVENTIL GRÖSSE |
|||||||
| 590982 | 80‑100 / 3″‑4″ | 120 / 4,7″ | 140 / 5,5″ | 80 / 3″ | 100 / 4″ | 1,5 / 22 | 1,3 / 2,9 | M6 | |||||||
| 585857 | 100‑125 / 4″‑5″ | 320 / 12,6″ | 190 / 7,5″ | 100 / 4″ | 125 / 5″ | 1,4 / 20 | 0,84 / 1,9 | M6 | |||||||
| 585858 | 125‑160 / 5″‑6″ | 340 / 13,4″ | 210 / 8,3″ | 125 / 5″ | 160 / 6″ | 1,3 / 19 | 1,25 / 2,8 | M6 | |||||||
| 585860 | 160‑250 / 6″‑10″ | 390 / 15,4″ | 220 / 8,7″ | 160 / 6″ | 250 / 10″ | 1,2 / 17 | 1,8 / 4 | M6 | |||||||
Ultra Flex Advanced Packer – UFAP Packer
Die fortgeschrittene ULTRA FLEX ADVANCED Packer von Savatech eignen sich zur Reparatur von Rohren der Durchmesser von 100 bis 500 mm. Sie werden aus hochelastischen und flexiblem Gummi gefertigt, was einen breiten Anwendungsbereich mit nur einem Packer bietet. Sie eignen sich zur Reparatur von Rohrabschnitten der Größe von 1 m bis 5m.
| ART. NR. | NENNGRÖSSE | BEREICH MIN. Ø [mm] / [in] | MAX. Ø [mm] / [in] | FÜLLDRUCK [bar] / [psi] | GEWICHT [kg] / [lbs] | LÄNGE [mm] / [in] | ENTLEERTER PACKER Ø [mm] / [in] | LÄNGE [mm] / [in] |
|---|---|---|---|---|---|---|---|---|
| 590971 | 100‑200 × 1 m / 4″‑8″×3,3′ | 100 / 4″ | 200 / 8″ | 2,0 / 29 | 1,9 / 4 | 1000 / 39″ | 55 / 2,2″ | 1120 / 44″ |
| 590972 | 100‑200 × 1,5 m / 4″-8″×4,9′ | 100 / 4″ | 200 / 8″ | 2,0 / 29 | 2,5 / 6 | 1500 / 59″ | 55 / 2,2″ | 1620 / 64″ |
| 590973 | 100‑200 × 2 m / 4″-8″×6,6′ | 100 / 4″ | 200 / 8″ | 2,0 / 29 | 3,1 / 7 | 2000 / 79″ | 55 / 2,2″ | 2120 / 84″ |
| 590974 | 100‑200 × 3 m / 4″‑8″×9,8′ | 100 / 4″ | 200 / 8″ | 2,0 / 29 | 4,2 / 9 | 3000 / 118″ | 55 / 2,2″ | 3120 / 123″ |
| 590975 | 100‑200 × 4 m / 4″‑8″×13,1′ | 100 / 4″ | 200 / 8″ | 2,0 / 29 | 5,3 / 12 | 4000 / 158″ | 55 / 2,2″ | 4120 / 162″ |
| 590976 | 100‑200 × 5 m / 4″-8″×16,4′ | 100 / 4″ | 200 / 8″ | 2,0 / 29 | 6,4 / 14 | 5000 / 197″ | 55 / 2,2″ | 5020 / 198″ |
| 590977 | 200‑500 × 1,5 m / 8″-20″×4,9′ | 200 / 8″ | 500 / 20″ | 1,5 / 22 | 11 / 24 | 1500 / 59″ | 160 / 6,3″ | 1600 / 63″ |
| 590978 | 200‑500 × 2 m / 8″-20″×6,6′ | 200 / 8″ | 500 / 20″ | 1,5 / 22 | 15,8 / 35 | 2000 / 79″ | 160 / 6,3″ | 2100 / 83″ |
| 590979 | 200‑500 × 3 m / 8″-20″×9,8′ | 200 / 8″ | 500 / 20″ | 1,5 / 22 | 19,9 / 44 | 3000 / 118″ | 160 / 6,3″ | 3100 / 122″ |
| 590980 | 200‑500 × 4 m / 8″-20″×13,1′ | 200 / 8″ | 500 / 20″ | 1,5 / 22 | 25,4 / 60 | 4000 / 158″ | 160 / 6,3″ | 4100 / 161″ |
| 590981 | 200‑500 × 5 m / 8″‑20″×16,4′ | 200 / 8″ | 500 / 20″ | 1,5 / 22 | 30 / 66 | 4700 / 185″ | 160 / 6,3″ | 4800 / 189″ |
Einzelsteuerorgan – Füllschlauch – Zubehör
Hochdruck Sanierungspacker Lateral
