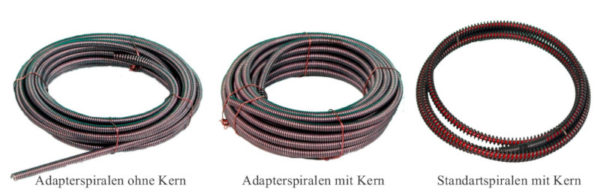

Spiralwerkzeug

Spiralwerkzeuge - Fräswerkzeuge

Der Keulenbohrer

Der Keulenbohrer kann auf Grund seiner großen Flexibilität nur für leichte Textil-

und Zelluloseverstopfungen verwendet werden. Die ausgebildete Keule erleichtert

das Vordringen in engen Rohrbögen.

Art.Nr.      Beschreibung:
   KLB-16            Keulenbohrer, 16mm
      KLB-22          Keulenbohrer, 22mm
      KLB-32      Keulenbohrer, 32mm

Art.Nr. Beschreibung:
KGLB-16 Keulengelenkbohrer, 16mm

Art.Nr.      Beschreibung:
      TB-16            Trichterbohrer, 16mm
      TB-22          Trichterbohrer, 22mm
      TB-32 Trichterbohrer, 32mm

Art.Nr.      Beschreibung:
      RHB-16            Rückhohlbohrer, 16mm
      RHB-22          Rückhohlbohrer, 22mm
      RHB-32 Rückhohlbohrer, 32mm

Art.Nr.      Beschreibung:
      GLKB-16      Gelenkkeulenbohrer, 16mm
      KKB-16         Kugelkopfbohrer, 16mm

Blattwerkzeuge – Der Blattbohrer

Der Blattbohrer wird hauptsächlich zum Aufbohren verfetteter oder stark verschlammter Rohre verwendet.
Die zähen, hochfesten Bohrblätter sind aus gehärtetem Federstahl und mit den Kupplungen vernietet.
Die Blattbohrer gibt es in zwei verschiedenen Ausführungen, wie auf den Bildern zu sehen ist.
Blattbohrer bis zu einem Durchmesser von 45mm haben gezackte Blätter,
ab einem Durchmesser von 55mm aufwärts sind die Blätter glatt.

Der Kreuzblattbohrer

ist praktisch universell einsetzbar: Bei Textilverstopfungen, bei Schlammablagerungen, Rohrinkrustierungen etc. Die gehärteten Kreuzblätter aus

hochfestem Federstahl sind mittels Nieten mit den Kupplungen verbunden. Verformungen oder Brüche, wie sie bei eingelöteten oder
eingeschweißten Kreuzblättern auftreten können, sind bei unseren vernieteten Werkzeugen ausgeschlossen.

Igelfräser

Der Igelfräser ist speziell für Fallleitungen entwickelt worden. Hier entfernt er mühelos schwere Inkrustierungen.

Der Dreikantfräser

wurde speziell für 16mm Spiralen entwickelt. Er ist bei besonderen Reinigungsbedingungen – z.B. vereiste Rohre – das ideale Werkzeug.
Art.Nr.: DKF-16 Dreikantfräser, 16 mm Kupplung

Fräskrone

Die Fräskronen sind speziell für empfindliche Rohre entwickelt worden. Ablagerungen (z.B. Wurzeln, Inkrustierungen, etc.)
in vielen verschiedenen Rohrenund auch Fallstrangleitungen lassen sich so schonend reinigen.

Expanderschneidkopf

Der Expanderschneider eignet sich hervorragend zur Beseitigung von Ablagerungen und faserigem Wurzelwerk.
Durch seine federnden Gabeln passt er sich dem Rohr perfekt an.

Blattwerkzeuge:
Gabelschneider – Wurzelschneider – Ersatzteile

Gabelschneider

Der Gabelschneidkopf für 16mm Spiralen mit gehärteten Federstahlblättern wirdvorzugsweise dann eingesetzt, wenn die Abflussrohre von leichten bis starken Verschlammungen oder zähen Verfettungen befreit werden müssen.

Für Arbeiten mit dem Gabelschneidkopf empfehlen wir unsere steiferen S-Spiralen vom Typ RSP-16S

Art.Nr.: GSK-16/1 Gabelschneidkopf, 16 mm Kupplung, 40mm Gabel
Art.Nr.: GSK-16/2 Gabelschneidkopf, 40 mm , zwei Gabeln

Für 22mm und 32mm Spiralen liefern wir gezahnte Gabelschneidköpfe. Dieses

Werkzeug mit seinen gehärteten Schneidgabeln aus Federstahl ist vielseitig bei

Verschlammungen und Verwurzelungen einsetzbar. Die Schneidgabeln mit unter

schiedlichem Durchmesser sind nach Bedarf austauschbar.

Hartmetallwerkzeuge

Der Hartmetallbohrer ist ein Sonderwerkzeug, das bei härtesten Inkrustierungen, Betonablagerungen, Steinen usw. eingesetzt wird.
Die in einem speziellen Verfahren aufgetragenen Hartmetallteilchen sind bruch- und schlagfest in einer Metalllegierung eingebettet und
gewährleisten eine hohe Standfestigkeit dieses Werkzeug.

HMW-16/20    Hartmetallwerkzeug, 16mm Kupplung,   20mm Ø
HMW-16/25    Hartmetallwerkzeug, 16mm Kupplung, 25mm Ø
HMW-16/30     Hartmetallwerkzeug, 16mm Kupplung, 30mm Ø
HMW-16/35    Hartmetallwerkzeug, 16mm Kupplung,   35mm Ø
HMW-16/40     Hartmetallwerkzeug, 16mm Kupplung,   40mm Ø
HMW-16/50    Hartmetallwerkzeug, 16mm Kupplung, 50mm Ø
HMW-16/55    Hartmetallwerkzeug, 16mm Kupplung, 55mm Ø
HMW-16/65    Hartmetallwerkzeug, 16mm Kupplung,   65mm Ø
HMW-22/20    Hartmetallwerkzeug, 22mm Kupplung, 50mm Ø
HMW-22/25    Hartmetallwerkzeug, 22mm Kupplung, 25mm Ø
HMW-22/30    Hartmetallwerkzeug, 22mm Kupplung,   30mm Ø
HMW-22/35    Hartmetallwerkzeug, 22mm Kupplung, 35mm Ø
HMW-22/40    Hartmetallwerkzeug, 22mm Kupplung,   40mm Ø
HMW-22/45    Hartmetallwerkzeug, 22mm Kupplung,   45mm Ø
HMW-22/50    Hartmetallwerkzeug, 22mm Kupplung, 50mm Ø
HMW-22/55    Hartmetallwerkzeug, 22mm Kupplung, 55mm Ø
HMW-22/60    Hartmetallwerkzeug, 22mm Kupplung, 60mm Ø
HMW-22/65    Hartmetallwerkzeug, 22mm Kupplung, 65mm Ø
HMW-22/70    Hartmetallwerkzeug, 22mm Kupplung, 70mm Ø
HMW-22/75    Hartmetallwerkzeug, 22mm Kupplung,   75mm Ø
HMW-22/80    Hartmetallwerkzeug, 22mm Kupplung, 80mm Ø
HMW-22/85    Hartmetallwerkzeug, 22mm Kupplung , 85mm Ø
HMW-22/90    Hartmetallwerkzeug, 22mm Kupplung,   90mm Ø
HMW-22/100    Hartmetallwerkzeug, 22mm Kupplung, 100mm Ø
HMW-22/105    Hartmetallwerkzeug, 22mm Kupplung, 105mm Ø
HMW-22/110     Hartmetallwerkzeug, 22mm Kupplung, 110mm Ø
HMW-22/115    Hartmetallwerkzeug, 22mm Kupplung,   115mm Ø

HMW-22/120     Hartmetallwerkzeug, 22mm Kupplung, 120mm Ø
HMW-22/125    Hartmetallwerkzeug, 22mm Kupplung, 125mm Ø
HMW-32/35    Hartmetallwerkzeug, 32mm Kupplung, 35mm Ø
HMW-32/40    Hartmetallwerkzeug, 32mm Kupplung,   65mm Ø
HMW-32/45    Hartmetallwerkzeug, 32mm Kupplung, 50mm Ø
HMW-32/50    Hartmetallwerkzeug, 32mm Kupplung, 25mm Ø
HMW-32/30    Hartmetallwerkzeug, 32mm Kupplung,   30mm Ø
HMW-32/35    Hartmetallwerkzeug, 32mm Kupplung,   35mm Ø
HMW-32/40    Hartmetallwerkzeug, 32mm Kupplung,   40mm Ø
HMW-32/45    Hartmetallwerkzeug, 32mm Kupplung, 45mm Ø
HMW-32/50    Hartmetallwerkzeug, 32mm Kupplung, 50mm Ø
HMW-32/55    Hartmetallwerkzeug, 32mm Kupplung, 55mm Ø
HMW-32/60    Hartmetallwerkzeug, 32mm Kupplung, 60mm Ø
HMW-32/65    Hartmetallwerkzeug, 32mm Kupplung, 65mm Ø
HMW-32/70    Hartmetallwerkzeug, 32mm Kupplung, 70mm Ø
HMW-32/75    Hartmetallwerkzeug, 32mm Kupplung, 75mm Ø
HMW-32/80    Hartmetallwerkzeug, 32mm Kupplung, 80mm Ø
HMW-32/85    Hartmetallwerkzeug, 32mm Kupplung, 85mm Ø
HMW-32/90    Hartmetallwerkzeug, 32mm Kupplung, 90mm Ø
HMW-32/95    Hartmetallwerkzeug, 32mm Kupplung, 95mm Ø
HMW-32/100    Hartmetallwerkzeug, 32mm Kupplung,   100mm Ø
HMW-32/105    Hartmetallwerkzeug, 32mm Kupplung, 105mm Ø
HMW-32/110    Hartmetallwerkzeug, 32mm Kupplung,   110mm Ø
HMW-32/115    Hartmetallwerkzeug, 32mm Kupplung,   115mm Ø
HMW-32/120    Hartmetallwerkzeug, 32mm Kupplung,   120mm Ø
HMW-32/125    Hartmetallwerkzeug, 32mm Kupplung, 125mm Ø

Frästulpen

Die Frästulpe ist ein äußerst wirksamer und bogengängiger Rohr-Drillfräser zum Aufbohren,
Schälen und Fräsen von Rohrablagerungen

FTU-16/22    Frästulpe, 16mm Kupplung, 22mm Ø
FTU-16/30     Frästulpe, 16mm Kupplung, 30mm Ø
FTU-16/35     Frästulpe, 16mm Kupplung, 35mm Ø
FTU-16/40     Frästulpe, 16mm Kupplung, 40mm Ø
FTU-16/50     Frästulpe, 16mm Kupplung, 50mm Ø
FTU-22/30    Frästulpe, 22mm Kupplung, 30mm Ø
FTU-22/35    Frästulpe, 22mm Kupplung, 35mm Ø
FTU-22/40    Frästulpe, 22mm Kupplung, 40mm Ø
FTU-22/50    Frästulpe, 22mm Kupplung, 50mm Ø
FTU-22/60    Frästulpe, 22mm Kupplung, 60mm Ø

FTU-22/75    Frästulpe, 22mm Kupplung, 75mm Ø
FTU-22/90    Frästulpe, 22mm Kupplung, 90mm Ø
FTU-22/110    Frästulpe, 22mm Kupplung, 110mm Ø
FTU-32/35    Frästulpe, 32mm Kupplung, 35mm Ø
FTU-32/40    Frästulpe, 32mm Kupplung, 40mm Ø
FTU-32/50    Frästulpe, 32mm Kupplung, 50mm Ø
FTU-32/60    Frästulpe, 32mm Kupplung, 60mm Ø
FTU-32/75    Frästulpe, 32mm Kupplung, 75mm Ø
FTU-32/90    Frästulpe, 32mm Kupplung, 90mm Ø
FTU-32/110       Frästulpe, 32mm Kupplung, 110mm Ø

Ringfräser

Der Ringfräser: Dieses Werkzeug wird eingesetzt, z.B. zum Auffräsen von zusammengefallenen
Inlinern oder Anschlüssen nach Sanierung

Art.Nr. Beschreibung
HMW-RF Harmetall-Ringfräser

Der Ringfräser mit unterschiedlichen Größen

                            Art.Nr.        Art.Nr.             Art.Nr.
                  RFR – 16/40      RFR -22/50    RFR -32/50
   RFR – 16/45      RFR -22/60    RFR -32/60
   RFR – 16/50      RFR -22/75    RFR -32/75
   RFR – 16/55         RFR -22/90          RFR -32/90
      RFR – 16/60        RFR -22/95    RFR -32/110
                 RFR – 16/75          RFR – 22/110          RFR -32/125
      RFR -22/125           RFR -32/150
                      RFR -22/150

Rohrreinigungsbürste:

Zylinderbürste in Kunststoff oder Metallausführung

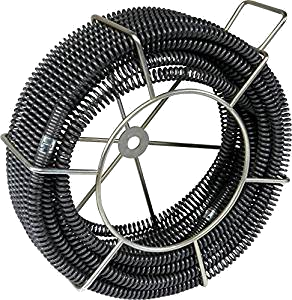

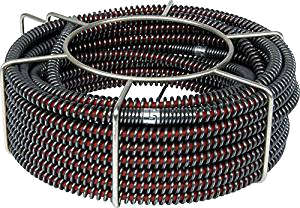

Spiralkorb – Maschinenmagazin

Spiralrückholvorrichtung

Ideales Hilfsmittel für die Arbeiten an Fallsträngen. Durch ein patentiertes Spiralrückholsystem (Klemmbacken) werden die Spiralen
automatisch durch die Links Rechts-Schaltung der Rohrreinigungsmaschine heraus oder in das Rohr gefahren.
Ein sehr leichtes Arbeiten ist hierdurch gewährleistet. Passend für Spiralen 22 mm. Für 16 er und 32 er Spiralen gibt es Sonderausführungen (bitte anfragen).
Der Rückholmechanismus wird über Rastbolzen blitzschnell und sicher mit dem Führungsrohr verbunden. Durch einfaches Umlegen eines Hebels wird freier Durchgang der Spirale durch die SRV hergestellt, dadurch schnelles Einführen der Spirale in den Fallstrang möglich. Das Führungsrohr kann ohne Rückholmechanismus verwendet werden: als reines Schutzrohr gegen Beschädigungen des Einlaufstutzens.
Das Stativ ist klapp- und ausziehbar. In dieses kann das Führungsrohr eingeklemmt werden. Es kann ebenfalls als Bock für die
Rohrreinigungsmaschine benutzt werden – wichtig z.B. bei Putzlöchern in Leitungen unterhalb von Kellerdecken.
