Spiralwerkzeug

Spiralwerkzeuge - Fräswerkzeuge

Der Keulenbohrer

Der Keulenbohrer kann auf Grund seiner großen Flexibilität nur für leichte Textil-
und Zelluloseverstopfungen verwendet werden. Die ausgebildete Keule erleichtert
das Vordringen in engen Rohrbögen.
kanaltechnik kanalsanierung syskan

Art.Nr.                  Beschreibung:
       KLB-16            Keulenbohrer, 16mm
      KLB-22            Keulenbohrer, 22mm
      KLB-32            Keulenbohrer, 32mm

  Art.Nr.               Beschreibung:
                    KGLB-16        Keulengelenkbohrer, 16mm

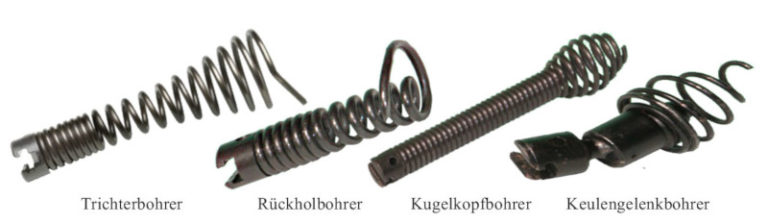

Art.Nr.                  Beschreibung:
      TB-16            Trichterbohrer, 16mm
      TB-22            Trichterbohrer, 22mm
      TB-32            Trichterbohrer, 32mm

kanaltechnik kanalsanierung syskan

Art.Nr.                      Beschreibung:
      RHB-16            Rückhohlbohrer, 16mm
      RHB-22            Rückhohlbohrer, 22mm
      RHB-32            Rückhohlbohrer, 32mm

Art.Nr.                      Beschreibung:
      GLKB-16      Gelenkkeulenbohrer, 16mm
      KKB-16           Kugelkopfbohrer, 16mm

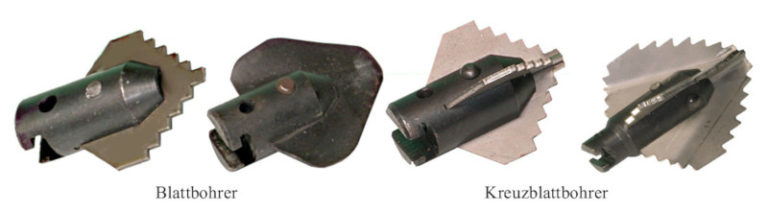

Blattwerkzeuge – Der Blattbohrer

Der Blattbohrer wird hauptsächlich zum Aufbohren verfetteter oder stark verschlammter Rohre verwendet.
Die zähen, hochfesten Bohrblätter sind aus gehärtetem Federstahl und mit den Kupplungen vernietet.
Die Blattbohrer gibt es in zwei verschiedenen Ausführungen, wie auf den Bildern zu sehen ist.
Blattbohrer bis zu einem Durchmesser von 45mm haben gezackte Blätter,
ab einem Durchmesser von 55mm aufwärts sind die Blätter glatt.

kanaltechnik kanalsanierung syskan
kanaltechnik kanalsanierung syskan

Der Kreuzblattbohrer

ist praktisch universell einsetzbar: Bei Textilverstopfungen, bei Schlammablagerungen, Rohrinkrustierungen etc. Die gehärteten Kreuzblätter aus
hochfestem Federstahl sind mittels Nieten mit den Kupplungen verbunden. Verformungen oder Brüche, wie sie bei eingelöteten oder
eingeschweißten Kreuzblättern auftreten können, sind bei unseren vernieteten Werkzeugen ausgeschlossen.



kanaltechnik kanalsanierung syskan
kanaltechnik kanalsanierung syskan
kanaltechnik kanalsanierung syskan

Igelfräser

Der Igelfräser ist speziell für Fallleitungen entwickelt worden. Hier entfernt er mühelos schwere Inkrustierungen.

kanaltechnik kanalsanierung syskan

Der Dreikantfräser


wurde speziell für 16mm Spiralen entwickelt. Er ist bei besonderen Reinigungsbedingungen – z.B. vereiste Rohre – das ideale Werkzeug.
Art.Nr.:   DKF-16    Dreikantfräser, 16 mm Kupplung

Fräskrone


Die Fräskronen sind speziell für empfindliche Rohre entwickelt worden. Ablagerungen (z.B. Wurzeln, Inkrustierungen, etc.)
in vielen verschiedenen Rohrenund auch  Fallstrangleitungen lassen sich so schonend reinigen.

kanaltechnik kanalsanierung syskan

Expanderschneidkopf


Der Expanderschneider eignet sich hervorragend zur Beseitigung von Ablagerungen und faserigem Wurzelwerk.
Durch seine federnden Gabeln passt er sich dem Rohr perfekt an.

kanaltechnik kanalsanierung syskan
kanaltechnik kanalsanierung syskan
kanaltechnik kanalsanierung syskan
kanaltechnik kanalsanierung syskan
kanaltechnik kanalsanierung syskan

Blattwerkzeuge:
Gabelschneider  –  Wurzelschneider  –  Ersatzteile

kanaltechnik kanalsanierung syskan

Gabelschneider

Der Gabelschneidkopf für 16mm Spiralen mit gehärteten Federstahlblättern wirdvorzugsweise dann eingesetzt, wenn die Abflussrohre von leichten bis starken Verschlammungen oder zähen Verfettungen befreit werden müssen.

Für Arbeiten mit dem Gabelschneidkopf empfehlen wir unsere steiferen S-Spiralen vom Typ RSP-16S

Art.Nr.: GSK-16/1  Gabelschneidkopf, 16 mm Kupplung, 40mm Gabel
Art.Nr.: GSK-16/2  Gabelschneidkopf, 40 mm , zwei Gabeln

Für 22mm und 32mm Spiralen liefern wir gezahnte Gabelschneidköpfe. Dieses
Werkzeug mit seinen gehärteten Schneidgabeln aus Federstahl ist vielseitig bei
Verschlammungen und Verwurzelungen einsetzbar. Die Schneidgabeln mit unter
schiedlichem Durchmesser sind nach Bedarf austauschbar.



kanaltechnik kanalsanierung syskan

Hartmetallwerkzeuge

Der Hartmetallbohrer ist ein Sonderwerkzeug, das bei härtesten Inkrustierungen, Betonablagerungen, Steinen usw. eingesetzt wird.
Die in einem speziellen Verfahren aufgetragenen Hartmetallteilchen sind bruch- und schlagfest in einer Metalllegierung eingebettet und
gewährleisten eine hohe Standfestigkeit dieses Werkzeug.
kanaltechnik kanalsanierung syskan

HMW-16/20              Hartmetallwerkzeug,  16mm Kupplung,   20mm Ø
HMW-16/25            Hartmetallwerkzeug,  16mm Kupplung,   25mm Ø
HMW-16/30             Hartmetallwerkzeug,  16mm Kupplung,   30mm Ø
HMW-16/35            Hartmetallwerkzeug,  16mm Kupplung,   35mm Ø
HMW-16/40             Hartmetallwerkzeug,  16mm Kupplung,   40mm Ø
HMW-16/50            Hartmetallwerkzeug,  16mm Kupplung,   50mm Ø
HMW-16/55          Hartmetallwerkzeug,  16mm Kupplung,   55mm Ø
HMW-16/65            Hartmetallwerkzeug,  16mm Kupplung,   65mm Ø
HMW-22/20            Hartmetallwerkzeug,  22mm Kupplung,   50mm Ø
HMW-22/25            Hartmetallwerkzeug,  22mm Kupplung,   25mm Ø
HMW-22/30            Hartmetallwerkzeug,  22mm Kupplung,   30mm Ø
HMW-22/35            Hartmetallwerkzeug,  22mm Kupplung,   35mm Ø
HMW-22/40            Hartmetallwerkzeug,  22mm Kupplung,   40mm Ø
HMW-22/45            Hartmetallwerkzeug,  22mm Kupplung,   45mm Ø
HMW-22/50            Hartmetallwerkzeug,  22mm Kupplung,   50mm Ø
HMW-22/55            Hartmetallwerkzeug,  22mm Kupplung,   55mm Ø
HMW-22/60            Hartmetallwerkzeug,  22mm Kupplung,   60mm Ø
HMW-22/65            Hartmetallwerkzeug,  22mm Kupplung, 65mm Ø
HMW-22/70            Hartmetallwerkzeug,  22mm Kupplung,   70mm Ø
HMW-22/75            Hartmetallwerkzeug,  22mm Kupplung,   75mm Ø
HMW-22/80            Hartmetallwerkzeug,  22mm Kupplung,   80mm Ø
HMW-22/85            Hartmetallwerkzeug,  22mm Kupplung  , 85mm Ø
HMW-22/90            Hartmetallwerkzeug,  22mm Kupplung,   90mm Ø
HMW-22/100              Hartmetallwerkzeug,  22mm Kupplung,   100mm Ø
HMW-22/105            Hartmetallwerkzeug,  22mm Kupplung,   105mm Ø
HMW-22/110             Hartmetallwerkzeug,  22mm Kupplung,   110mm Ø
HMW-22/115            Hartmetallwerkzeug,  22mm Kupplung,   115mm Ø

HMW-22/120             Hartmetallwerkzeug, 22mm Kupplung,   120mm Ø
HMW-22/125            Hartmetallwerkzeug,  22mm Kupplung,   125mm Ø
HMW-32/35          Hartmetallwerkzeug,  32mm Kupplung,   35mm Ø
HMW-32/40            Hartmetallwerkzeug,  32mm Kupplung,   65mm Ø
HMW-32/45            Hartmetallwerkzeug,  32mm Kupplung,   50mm Ø
HMW-32/50            Hartmetallwerkzeug,  32mm Kupplung,   25mm Ø
HMW-32/30            Hartmetallwerkzeug,  32mm Kupplung,   30mm Ø
HMW-32/35            Hartmetallwerkzeug,  32mm Kupplung,   35mm Ø
HMW-32/40            Hartmetallwerkzeug,  32mm Kupplung,   40mm Ø
HMW-32/45            Hartmetallwerkzeug,  32mm Kupplung,   45mm Ø
HMW-32/50            Hartmetallwerkzeug,  32mm Kupplung,   50mm Ø
HMW-32/55            Hartmetallwerkzeug,  32mm Kupplung,   55mm Ø
HMW-32/60            Hartmetallwerkzeug,  32mm Kupplung,   60mm Ø
HMW-32/65            Hartmetallwerkzeug,  32mm Kupplung,   65mm Ø
HMW-32/70            Hartmetallwerkzeug,  32mm Kupplung,   70mm Ø
HMW-32/75            Hartmetallwerkzeug,  32mm Kupplung,   75mm Ø
HMW-32/80            Hartmetallwerkzeug,  32mm Kupplung,   80mm Ø
HMW-32/85            Hartmetallwerkzeug,  32mm Kupplung,   85mm Ø
HMW-32/90            Hartmetallwerkzeug,  32mm Kupplung,   90mm Ø
HMW-32/95            Hartmetallwerkzeug,  32mm Kupplung,   95mm Ø
HMW-32/100            Hartmetallwerkzeug,  32mm Kupplung,   100mm Ø
HMW-32/105            Hartmetallwerkzeug,  32mm Kupplung,   105mm Ø
HMW-32/110            Hartmetallwerkzeug,  32mm Kupplung,   110mm Ø
HMW-32/115            Hartmetallwerkzeug,  32mm Kupplung,   115mm Ø
HMW-32/120            Hartmetallwerkzeug,  32mm Kupplung,   120mm Ø
HMW-32/125            Hartmetallwerkzeug,  32mm Kupplung,   125mm Ø



Frästulpen

Die Frästulpe ist ein äußerst wirksamer und bogengängiger Rohr-Drillfräser zum Aufbohren,
Schälen und Fräsen von Rohrablagerungen
FTU-16/22              Frästulpe, 16mm Kupplung, 22mm Ø
FTU-16/30             Frästulpe, 16mm Kupplung, 30mm Ø
FTU-16/35             Frästulpe, 16mm Kupplung, 35mm Ø
FTU-16/40             Frästulpe, 16mm Kupplung, 40mm Ø
FTU-16/50             Frästulpe, 16mm Kupplung, 50mm Ø
FTU-22/30            Frästulpe, 22mm Kupplung, 30mm Ø
FTU-22/35            Frästulpe, 22mm Kupplung, 35mm Ø
FTU-22/40            Frästulpe, 22mm Kupplung, 40mm Ø
FTU-22/50            Frästulpe, 22mm Kupplung, 50mm Ø
FTU-22/60            Frästulpe, 22mm Kupplung, 60mm Ø

FTU-22/75            Frästulpe, 22mm Kupplung, 75mm Ø
FTU-22/90            Frästulpe, 22mm Kupplung, 90mm Ø
  FTU-22/110         Frästulpe, 22mm Kupplung, 110mm Ø
FTU-32/35            Frästulpe, 32mm Kupplung, 35mm Ø
FTU-32/40            Frästulpe, 32mm Kupplung, 40mm Ø
FTU-32/50            Frästulpe, 32mm Kupplung, 50mm Ø
FTU-32/60            Frästulpe, 32mm Kupplung, 60mm Ø
FTU-32/75            Frästulpe, 32mm Kupplung, 75mm Ø
FTU-32/90            Frästulpe, 32mm Kupplung, 90mm Ø
FTU-32/110           Frästulpe, 32mm Kupplung, 110mm Ø
kanaltechnik kanalsanierung syskan

Ringfräser

Der Ringfräser: Dieses Werkzeug wird eingesetzt, z.B. zum Auffräsen von zusammengefallenen
Inlinern oder Anschlüssen nach Sanierung

Art.Nr.                       Beschreibung
HMW-RF              Harmetall-Ringfräser

Der Ringfräser mit unterschiedlichen Größen

                            Art.Nr.                            Art.Nr.                         Art.Nr.
                  RFR – 16/40                RFR -22/50                RFR -32/50
             RFR – 16/45                RFR -22/60                RFR -32/60
             RFR – 16/50                RFR -22/75                RFR -32/75
       RFR – 16/55                 RFR -22/90                RFR -32/90
          RFR – 16/60                RFR -22/95                RFR -32/110
                         RFR – 16/75                RFR – 22/110            RFR -32/125
                                                                                RFR -22/125             RFR -32/150
                        RFR -22/150

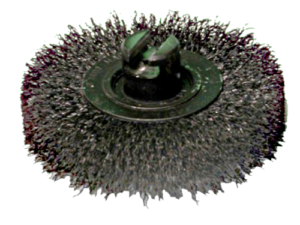

Rohrreinigungsbürste:

Zylinderbürste in Kunststoff oder Metallausführung
kanaltechnik kanalsanierung syskan
kanaltechnik kanalsanierung syskan
kanaltechnik kanalsanierung syskan

Spiralkorb – Maschinenmagazin

kanaltechnik kanalsanierung syskan
kanaltechnik kanalsanierung syskan
kanaltechnik kanalsanierung syskan

Spiralrückholvorrichtung

Ideales Hilfsmittel für die Arbeiten an Fallsträngen. Durch ein patentiertes Spiralrückholsystem (Klemmbacken) werden die Spiralen
automatisch durch die Links Rechts-Schaltung der Rohrreinigungsmaschine heraus oder in das Rohr gefahren.
Ein sehr leichtes Arbeiten ist hierdurch gewährleistet. Passend für Spiralen 22 mm. Für 16 er und 32 er Spiralen gibt es Sonderausführungen (bitte anfragen).
Der Rückholmechanismus wird über Rastbolzen blitzschnell und sicher mit dem Führungsrohr verbunden. Durch einfaches Umlegen eines Hebels wird freier Durchgang der Spirale durch die SRV hergestellt, dadurch schnelles Einführen der Spirale in den Fallstrang möglich. Das Führungsrohr kann ohne Rückholmechanismus verwendet werden: als reines Schutzrohr gegen Beschädigungen des Einlaufstutzens.
Das Stativ ist klapp- und ausziehbar. In dieses kann das Führungsrohr eingeklemmt werden. Es kann ebenfalls als Bock für die
 Rohrreinigungsmaschine benutzt werden – wichtig z.B. bei Putzlöchern in Leitungen unterhalb von Kellerdecken.
