Zubehör

Zubehör:

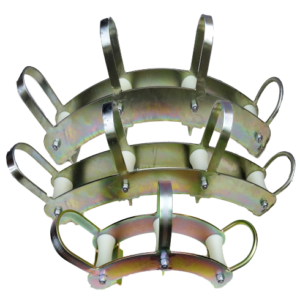

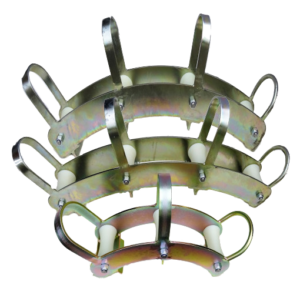

 Umlenkgeräte / Schutzschlauch / Laufrolle:

Sie schonen nicht nur den HD-Schlauch, sie sind auch unentbehrlich für eine gute Zug-und Reinigungsleistung
Ihrer Düsen-Werkzeuge.  Die Umlenkgeräte sind mit Führungsrollen ausgestattet. Einfache Handhabung, robuste Bauweise zeichnen diese Geräte aus.



Bezeichnung     Art.Nr.        Beschreibung                                        Einsatzgröße
UR02            2502-0000        Banane mini                                                Ø 1/2″-1″
UR03            2503-0000        Banane kurz                                               Ø 1/2″-1″
UR04            2504-0000        Banane lang                                             Ø 1/2″-1 1 1/4″
UR07            2510-0000       Umlenkrutsche Unterkante klein        Ø 1/2″-1
                         2510-0100       Ersatzschale für Umlenkrutsche klein
UR08            2520-0000       Umlenkrutsche Unterkante groß  Ø 1/2″-1 1 1/4″
                         2520-0100       Ersatzschale für Umlenkrutsche groß

Bezeichnung     Art.Nr.     Beschreibung                                         Einsatzgröße

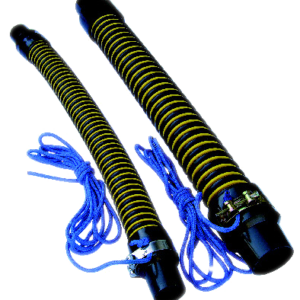

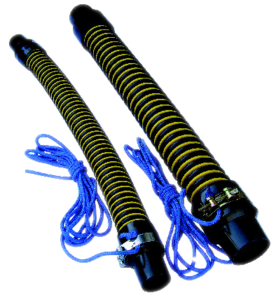

Snake2      2560-0000      Snake 2 Schutzschlauch L 900mm        Ø 1/2″-3/4″
Snake3      2561-0000      Snake 3 Schutzschlauch L 900mm        Ø 1/2″-3/4″
UR09          2560-OR00    Umlenkung mit Gestänge 3 m, 8 Kg    Ø 1/2″-1 1/4″
UR09L       2560-ORL0     Umlenkung mit Gestänge 1 m, 2 Kg     Ø 0″- 3/4″
UR06         2506-0000      Umlenkgerät Oberkante
UR01         2501-0000       Kamerakabelumlenkrolle                          Ø 0″- 3/4″

Doppel Helix Konstruktion für extreme Beweglichkeit auch bei Minus Temperaturen
Maximaler Abnutzungsschutz für den Kanalschlauch, teure Kamerakabel und Inspektionsgeräte

Abrieb & Bruchfest  –  Widerstandsfähig gegen Einknicken
Hersteller geschweißt, wasserdichte Endstück Polyschweissung mit befestigten Führungsseil
Führungsseil UV Licht, Abrieb und Wasserfest

Saugdruckreiniger – Sielreiniger – Kanalspiegel

Saugdruckreiniger – Die handbetriebene Pumpe (Handreinigungsgerät)

Dieses handliche Gerät ist besonders geeignet für den Einsatzmit Kurzmanschette an
Waschbecken, Duschen, Badewannen und Küchenfallrohren, mit Langmanschette an WC‘s.
Äußerst stabile , saug- und druckstarke Handpumpe mit verschiebbarem, selbstklemmendem Handgriff für die individuelle Arbeitspositionierung.
– kein Verkanten beim Arbeiten! Schwimmend gelagerter Doppelkolben mit Ringfeder zur besseren Abdichtung.

Der Sielreiniger / Der Kanalspiegel

  Entfernt Sand, Steine, Schlamm, Schmutz, Fett, Zweige und alles andere Grobe schnell und effektiv aus engen und tiefen Schächten.
Der Sielreiniger ist in verschiedenen Ausführungen erhältlich – zum effektiven Reinigen von Sielen, Sickerschächten und Brunnen.

 Der Sielreiniger


             Art. -Nr.:             Bezeichnung______________________________

            SR-13-2R            Sielreiniger, rund, 2,0 m lang, 13 cm Ø
            SR-15-2R            Sielreiniger, rund, 2,0m lang, 15 cm Ø
            SR-20-2R            Sielreiniger, rund, 2,0m lang, 20 cm Ø
            SR-20-2,5R        Sielreiniger, rund, 2,5m lang, 20 cm Ø
            SR-15-2V            Sielreiniger, rund, 2,0m lang, 15 x 13 cm Ø
            SR-20-2V            Sielreiniger, rund, 2,0m lang, 20 x 18 cm Ø
            SR-20-2,5V        Sielreiniger, rund, 2,5m lang, 20 x 18 cm Ø
            SR-Z-2                  Sielreiniger, rund, 2,0m lang, 17 cm Ø                                                    SR-Z-2,5              Sielreiniger, rund, 2,5m lang, 17 cm Ø

Der Kanalspiegel


           Art. -Nr.:      Bezeichnung:___________________________________

           90048           Kanalspiegel  285 x 150 mm
           90077           Kanalspiegel  380 x 250 mm
           90083           Kanalspiegel  420 x 190 mm
           90081           Kanalspiegel  540 x 250 mm
           90022           Teleskop-Spiegelgestänge 3-teilig, aus Aluminium
                                      3 x 1,5 m, mit Klemmarmaturen
           90021            Spiegelkasten aus Kunststoff



Rohrpflaster  – Saugrohr – Sauginjektor

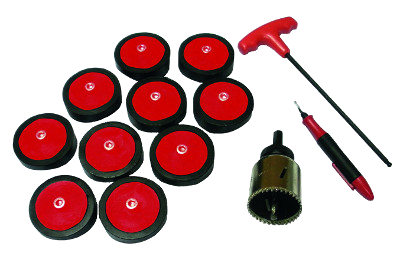

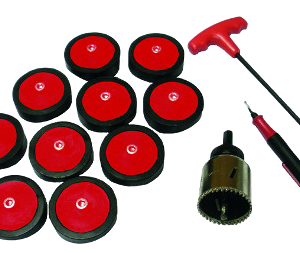

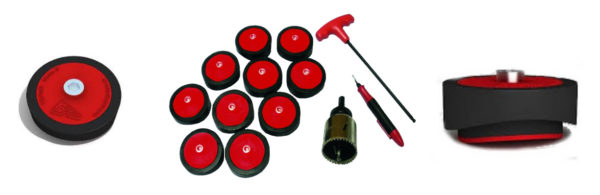

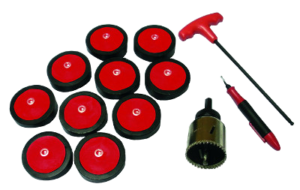

Das Rohrpflaster®
ist ideal geeignet als Revisions- oder Reinigungsöffnung bzw. als Reparaturverschluss für drucklose Abwasser- und
Regenwasserrohre von 75 bis 200 mm Außendurchmesser und einer Wanddicke bis zu 7 mm. Das Rohrpflaster® kann sowohl als nachträgliche Inspektionsöffnung bei Verstopfungen / Ablagerungen im Rohr eingesetzt werden, als auch bei abgehangenen Leitungen eine Reinigungsöffnungersetzen. Beim versehentlichen Anbohren von Rohren unter Putz / Beton kann es als Reparaturpflaster eingesetzt werden (als Verschluss-Stopfen bei ungeplanten Löchern im Rohr). Von Vorteil sind die schnelle und einfache
Montage sowie die Dichtigkeit bis 1 bar. Es ist lösbar, wieder
und kann mehrmals ein- oder ausgebaut werden.
Die Lieferung erfolgt im Set mit 10 Rohrpflastern und umfangreichem Zubehör.

Rohrpflaster – Einbau:

  Jedes Rohrpflaster® ist vormontiert für die schnelle Montage.
1. Geeignete Stelle suchen. Nicht in der Rohrsohle, oder bei Fall-Leitungen nicht gegenüber von Abzweigen, da das Rohrpflaster innen
etwas vorsteht! Ermitteln Sie die benötigte Position des Zugangspunktes und markieren Sie die Mitte.
2. 54 mm Loch mit der mitgelieferten Bohrkrone bohren. Die Bohrkrone rechtwinklig zum Rohr ansetzen. Wir empfehlen bei Gussrohren den Bohrer mit Wasser oder Schneidspray leicht zu kühlen und zu schmieren.
Empfohlene Drehzahl ca. 650 U/min.  Benötigtes Bohrfutter 13 mm.
3. Die Bohrung gut entgraten, damit die Schnittfläche glatt ist (bei Metallrohren mit einer Feile)
4. Das Rohrpflaster® so einsetzen, dass die Rundung vom Rohrpflaster am Rohr anliegt
5. Das Rohrpflaster® festhalten und die Schraube mit dem mitgelieferten 6 mm Inbusschlüssel handfest anziehen (im Uhrzeigersinn)
bis das Rohrpflaster sich fest in der Bohrung verankert. Bitte beachten Sie, dass hierfür kein großer Kraftaufwand notwendig ist.
6. Jetzt ist das Rohrpflaster® fertig montiert.
Das Rohrpflaster® kann mehrmals ein- und ausgebaut werden. Zum Demontieren: Schraube etwas lösen (gegen Uhrzeigersinn).

Achtung: maximal 3-4 Umdrehungen lösen, sonst fällt die innere Platte vom Rohrpflaster ins Rohr!
Anschließend Rohrpflaster lockern und herausziehen.

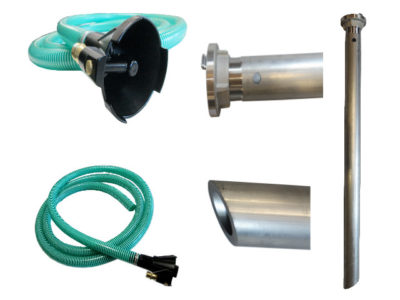

Saugrohr und Sauginjektor

 Das Saugrohr

robuste und langlebige Ausführung aus Aluminium,
verbesserte Saugleistung durch zusätzliche (Luftzufuhr)
 Art. -Nr.:                               Bezeichnung____________________________
20209        Saugrohr, Länge 1m, mit Storz C Kupplung
20208        Saugrohr, Länge 1m, mit Storz B Kupplung

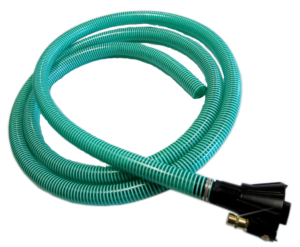

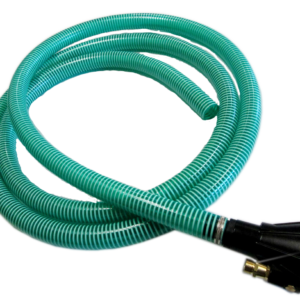

 Der Sauginjektor

Der leistungsstarke Schlammsauger (Sauginjektor) saugt Steine (bis 20mm), Schlamm, Dreck, Sand, Algen und Bodensatzstoffe
 Art. -Nr.:                               Bezeichnung_________________________
90158                Sauginjektor – inkl. Spiralschlauch,
                               DN 38 mm, 5 m /Anschluss 1/2″ Gewinde

Führungsrohre – Führungshandschuhe – Markierungsfarbstoff

Führungsrohre – Bei Reinigungsarbeiten an Einsteigschächten ist es erforderlich, dass die Reinigungsspiralen geführt werden. Die ungeführte Spirale kommt ins Schleudern und verschlingt. Bei überfluteten Schächten ist es praktisch unmöglich, die Spirale indas zu reinigende Kanalrohr einzuführen.
Für diese Arbeiten an Schächten liefern wir Führungsrohre in ein- und mehrteiliger Ausführung. Die mehrteiligen, teleskopartigen Führungsrohre lassen sich auf erforderliche Länge auseinander ziehen und werden mit Knebelschrauben verklemmt.

Führungsrohre

      Art. -Nr.:                               Bezeichnung_________________________________________________________________________________________________________________________________
     FR-2/1000          Führungsrohr, zweiteiliges Teleskoprohr, zum Führen von RSP-16/22/32 eingeschoben ca. 1 m, ausgezogen ca. 1,8 m, Innenmaße. 52 mm
     FR-2/1500          Führungsrohr, zweiteiliges Teleskoprohr, zum Führen von RSP-16/22/32 eingeschoben ca. 1,5 m, ausgezogen ca. 2,7 m, Innenmaße. 52 mm
     FR-2/1800          Führungsrohr, zweiteiliges Teleskoprohr, zum Führen von RSP-16/22/32 eingeschoben ca. 1,8 m, ausgezogen ca. 3,3 m, Innenmaße. 52 mm
     FR-3            Führungsrohr, dreiteiliges Teleskoprohr, zum Führen von RSP-22 und RSP-16/32 eingeschoben ca. 1,8m, ausgezogen ca. 5 m, Innenmaße. 47 mm
     FR-3/1000    Führungsrohr, dreiteiliges Teleskoprohr, zum Führen von RSP-22 und RSP-16/32 eingeschoben ca. 1 m, ausgezogen ca. 2,6 m, Innenmaße. 47 mm
     FR-3/1500    Führungsrohr, dreiteiliges Teleskoprohr, zum Führen von RSP-22 und RSP-16/32 eingeschoben ca. 1,5m, ausgezogen ca. 4,1m, Innenmaße. 47 mm

Führungshandschuhe

Für die kontrollierte Führung einer Spirale
Art. -Nr.:                           Bezeichnung_________________________ _____________
FHA         Führungshandschuh, starke Ausführung, besandet
FHA-S     Führungshandschuh, schwarz, Kunststoffgranulat beschichtet
FHA-NL  Führungshandschuh, mit Nietenbesatz, für linken Hand
FHA-NR  Führungshandschuh, mit Nietenbesatz, für rechte Hand

Markierungsfarbstoff

Art. -Nr.:                           Bezeichnung_________________________ _____________
90113         Leck-und Markierungsfarbstoff, blau
90090         Leck-und Markierungsfarbstoff, fluorescin
90114         Leck-und Markierungsfarbstoff, gelb
90111         Leck-und Markierungsfarbstoff, grün
90112         Leck-und Markierungsfarbstoff, rot
Rauch          Prüftrauch (für300m3)

Storz – Kupplungen (Alu-Ausführung)

Storz – Übergangsstück

                 Art.              Bezeichnung______________________________________                                      55082         Übergangsstück A – B
                55083         Übergangsstück C – D
                55084         Übergangsstück B – C

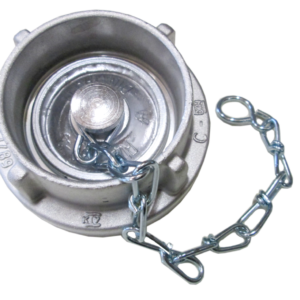

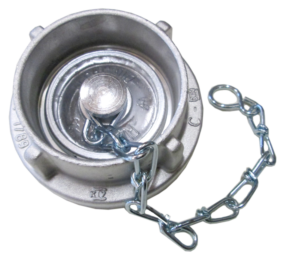

Storz – Blindkupplung

        Art. -Nr.:        Bezeichnung____________________________________ _
        55085 D         Blindkupplung D mit Kette DN 25

        55086 A         Blindkupplung A mit Kette DN 110
        55087 C         Blindkupplung C mit Kette DN 52
        55088 B         Blindkupplung B mit Kette DN 75

Storz – Blindkupplung mit Aussengewinde

                 Art.              Bezeichnung______________________________________                                      55089 D         Festkupplung D mit AG R 1″
                55090 C         Festkupplung C mit AG R 2″
                55091 B         Festkupplung B mit AG R 3″
                55092 A         Festkupplung A mit AG R 4″

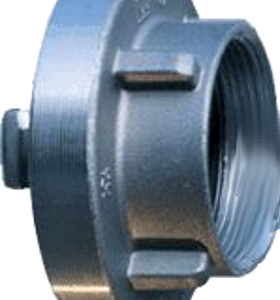

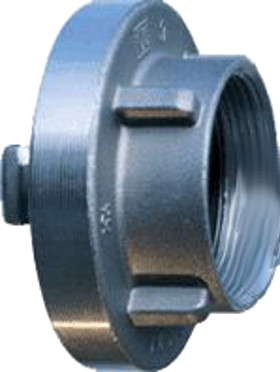

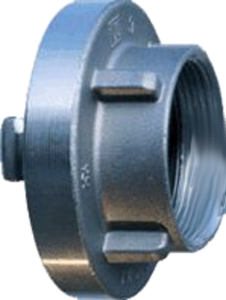

Storz – Kupplung mit Innengewinde

          Art. -Nr.:        Bezeichnung_____________________________________ _
           55093 D         Festkupplung D mit IG R 1″
           55094 C         Festkupplung C mit IG R 1″
           55095 B         Festkupplung B mit IG R 1″
           55096 A         Festkupplung A mit IG R 1″

Storz  Saug- und Druckkupplung mit lg. Stutzen

                 Art.              Bezeichnung______________________________________                                     55097 A  Saugkupplung A mit lg. Stutzen für Schlauch Ø 100 mm
               55098 B  Saugkupplung B mit lg. Stutzen für Schlauch Ø 75 mm
               55099 C  Saugkupplung C mit lg. Stutzen für Schlauch Ø 52 mm
               55100 D  Saugkupplung D mit lg. Stutzen für Schlauch Ø 25 mm
               55022       Storz – Kupplungsschlüssel ABC

Storz – Kupplung mit Innengewinde

          Art. -Nr.:        Bezeichnung_____________________________________ _
           55093 D         Festkupplung D mit IG R 1″
           55094 C         Festkupplung C mit IG R 1″
           55095 B         Festkupplung B mit IG R 1″
           55096 A         Festkupplung A mit IG R 1″

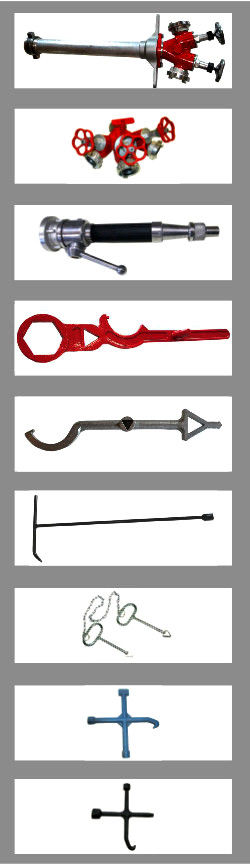

Standrohr – Über und Unterflurhydranten –
Aushebe und Bedienschlüssel u.s.w.

Standrohr für Unterflurhydranten Modell ST-1

          Art. -Nr.:       Bezeichnung_______________________________________________ _
         90115            Standrohr DN 80 – 2 x Storz C mit Absperrung

         90115-1       Standrohr DN 80 – 1 x Storz C mit Absperrung

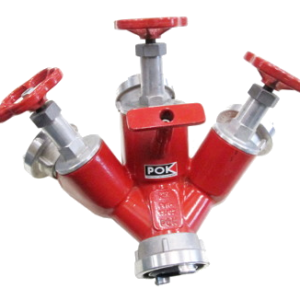

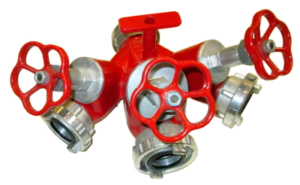

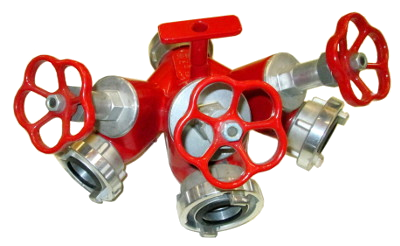

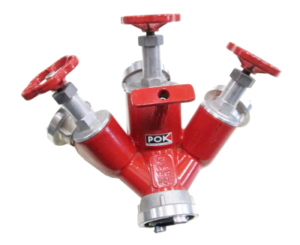

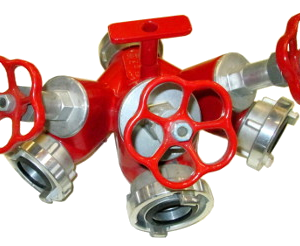

Verteiler mit Ventilabsperrung

        Art. -Nr.:        Bezeichnung______________________________________________ _
        55111             Verteiler mit Ventilabsperrung, 1 x Eingang Storz C,
                                    3 x Ausgang Storz C

Mehrzweckstrahlrohr

          Art. -Nr.:       Bezeichnung_______________________________________________ _
         50106        DIN 14365 aus Aluminium, mit Absperrung und Storz C                                           Anschluss

Überflurhydrantenschlüssel DIN 3223 B

        Art. -Nr.:        Bezeichnung______________________________________________ _
        55120            Überflurhydrantenschlüssel DIN 3223 B

Überflurhydrantenschlüssel DIN 3223 A

          Art. -Nr.:       Bezeichnung_______________________________________________ _
          55021            Überflurhydrantenschlüssel DIN 3223 A

Unterflurhydrantenschlüssel DIN 3223 C

        Art. -Nr.:        Bezeichnung______________________________________________ _
      55020            Unterflurhydrantenschlüssel DIN 3223 C

Schachthaken mit Kette

          Art. -Nr.:       Bezeichnung_______________________________________________ _
         90138            Schachthaken mit Kette

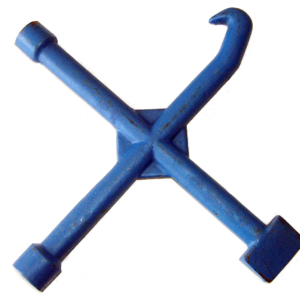

Aushebe- und Bedienschlüssel

        Art. -Nr.:        Bezeichnung______________________________________________ _
       55112            Aushebe- und Bedienschlüssel 1550

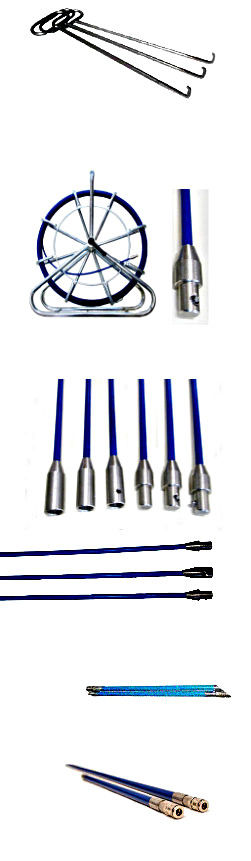

Schachtdeckelhaken – Schiebeaal – Luftschiebestangen

Kabeleinziehgerät mit Glasfaserstab ø 6,0 mm mit PP-Ummantelung, komplett mit Anfangs/Endhülse M6 und Zugkopf M6 mit Öse.
Aufgespult auf verzinkter leichter Stahlhaspel in stehender, fahrbarer Ausführung mit Korbdurchmesser.

Schachtdeckelhaken

                 Art.              Bezeichnung______________________________________                                      90089         Schachtdeckelhaken verzinkt (ca. 70 cm lang)
                90110         Schachtdeckelhaken verzinkt (ca. 80 cm lang)
                90023         Schachtdeckelhaken verzinkt (ca. 90 cm lang)
                90127         Schachtdeckelhaken Edelstahl (ca. 70 cm lang)
                90128         Schachtdeckelhaken Edelstahl (ca. 80 cm lang)
                90129         Schachtdeckelhaken Edelstahl (ca. 90 cm lang)



Schiebestangen

                Art.              Bezeichnung______________________________________                                      20521         Schiebestangen, 4,5 mm
                20520         Schiebestangen, 6,0 mm
                90064         Schiebestangen, 9,0 mm



Röhreraal – Schiebeaal verzinkt

        Art. -Nr.:        Bezeichnung_/inkl. Haspel)________________________ _
        90007             Schiebeaal 4,5 mm, Länge 30 m

        90005             Schiebeaal 6,0 mm, Länge 30 m
        90073             Schiebeaal 4,5 mm, Länge 50 m
        90074             Schiebeaal 9,0 mm, Länge 30 m
        90006             Schiebeaal 4,5 mm, Länge 50 m
        90010             Schiebeaal 9,0 mm, Länge 60 m
        90076             Schiebeaal 4,5 mm, Länge 80 m

Röhreraal – Schiebeaal schwarz pulverbeschichtet

        Art. -Nr.:        Bezeichnung_/inkl. Haspel)______________________
        110555           Schiebeaal inkl. Haspel 4,5 mm, 30 m Länge

        42001              Schiebeaal inkl. Haspel 6,0 mm, Länge 30 m
        110556           Schiebeaal inkl. Haspel 6,0 mm, Länge 50 m
        110557           Schiebeaal inkl. Haspel 9,0 mm, Länge 30 m
        110558           Schiebeaal inkl. Haspel 9,0 mm, Länge 50 m
        110559           Schiebeaal inkl. Haspel 9,0 mm, Länge 60 m
        110560           Schiebeaal inkl. Haspel 9,0 mm, Länge 80 m

Luftschiebestangen

Art.              Bezeichnung______________________________________
        90007             Schiebeaal 4,5 mm, Länge 30 m
        90005             Schiebeaal 6,0 mm, Länge 30 m
        90073             Schiebeaal 4,5 mm, Länge 50 m
        90074             Schiebeaal 9,0 mm, Länge 30 m

Luftschiebestangen

        Art. -Nr.:        Bezeichnung____________________________________ _
        90006             Schiebeaal 4,5 mm, Länge 50 m
        90010             Schiebeaal 9,0 mm, Länge 60 m
        90076             Schiebeaal 4,5 mm, Länge 80 m

Die Schiebestangen werden aus glasfaserverstärktem Epoxydharz gefertigt. Sie zeichnen sich durch hohe mechanische Festigkeit, gute Biege-Elastizität und
Formbeständigkeit, Temperaturbeständigkeit sowie hohe dynamische Festigkeit aus. Eine umfangreiche Endkontrolle gewährleistet gleichbleibend hohe Qualität.
Die Schiebestangen sind erhältlich in 4,5/ 6/ und 9 mm Stärke und 1500 mm  Länge.Die Kupplungsgröße ist 10 mm Durchmesser.

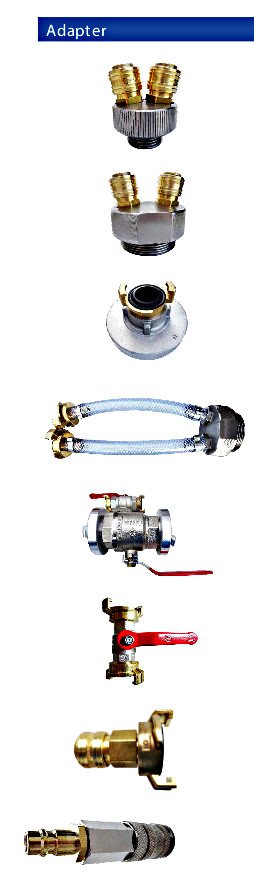

Adapter Druckluft/Prüfkissen – Übergangsstücke – Kugelhahn

Adapter für Prüfkissen 1″ AG
2 x Druckluftkupplung

Art. -Nr.:          21027

Adapter 2″ AG mit Druckluftkupplung
7,2 mm, 2xM Teil

Art. -Nr.:          21043

Übergangsstück  Storz C / Geka

Art. -Nr.:          21027


Übergangsstück  Storz C / Geka

Art. -Nr.:          55199

Adapter für Prüfkissen 2″ AG,
2 x Geka Kupplung

Art. -Nr.:          21029

Übergangsstück  Storz C / Geka

Art. -Nr.:          55199


Kugelhahn aus Messing,
voller Durchgang, bds. Storz C

Art. -Nr.:          90165

Kugelhahn aus Messing,
voller Durchgang, bds. Geka

Art. -Nr.:          90176


Adapter Druckluft 7,2 mm
M-Teil Geka

Art. -Nr.:          24217


Adapter Druckluft M-Teil klein Sicherung/
 M-Teil 7,2 mm Sicherung

Art. -Nr.:          24234

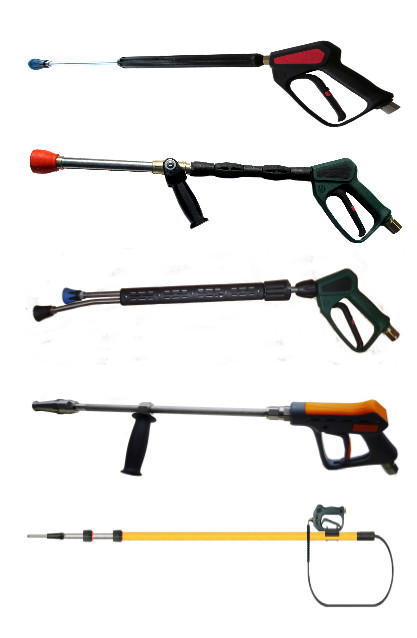

HD - Spritzpistolen

HD Spritzdüse ST-2600:
Pistole, bestückt mit Düsenschutz und Kermamikeinsatz
Betriebsdruck: max. 310 bar, 150°,  Anschluß: 1/2″
Lanze 500 mm schwarz, max. 400 bar, 150°
Art. Nr. 30001

HD Doppellanze umschaltbar
umschaltbar von Punkt- auf Flachstrahl, eine Lanze ist bestückt mit Punktstrahl – die andere mit Flachstrahldüseneinsatz. Wetwurflanze ca. 650 mm, Betriebsdruck: max. 250 bar, Anschluß: 1/2″
Art. Nr. 20254

HD Spritzpistole – umschaltbar:
Pistole, umschaltbar von Punkt- auf Flachstrahl, Weitwurflanze 550 mm, Betriebsdruck: max. 250 bar, Anschluß: 1/2″
Art. Nr. 30011

HD Spritzpistole Swivel – umschaltbar  ST-3500 E:
Hochdruck Pistole 1/2″ mit 6 Swivel, Lanze 500mm plus Langkegeldüse, speziell für größere Pumpenleistung, Handgriff verstellbar, sehr robuste Ausführung.
Art.Nr. 20714

Hochdruck – Teleskoplanze:  Leicht (3,3kg) und handlich, Stufenlos ausziehbar.
Düsenrohr gerade, Länge: 2,3 m – 5,6 m, Lanze mit innengeführtem Hochdruckschlauch und montierter Pistole,
Anschluß: 1/2″ , Max. 275 bar / 100°C
Art.Nr. 90163
