Kanalreinigungsdüsen
Multifuntionsdüsen " Blue Serie "
Da die Rotationsköpfe bei den Blue Rotationsdüsen gebremst werden, bleibt der Wasserstrahl beim Düsenaustritt fest
und kompakt. Dies hat den Vorteil, dass Rohre effizienter und gründlicher gereinigt werden. Zudem kommt, dass die
Drehzahl reguliert werden kann und so auf die erforderlichen Bedürfnisse angepasst wird. Durch den optionalen
Vorstrahl besteht die Möglichkeit die Düsen zur Beseitigung von Verstopfungen einzusetzen.
Für den Einsatz bei Fahrzeugen mit Wasserrückgewinnung sind die Blue Rotationsdüsen bestens geeignet.
Rotierdüse Blue 30™
Blue 30 – Rotierdüse
Geeignet für die Rundumreinigung von Rohrdurchmesser
50 mm – DN 200 mm
(Optional auch mit Vorstrahl erhältlich), 1/2“ Bereich,
Größe: 38 x 58 mm
Ab Rohrdurchmesser 100 mm – 90˚ bogengängig.
Blue 30 – Rotierdüse
Rohrdurchmesser 50 mm – DN 200 mm
Gewindegröße: 1/2“ Bereich
Größe: 38 x 58 mm
Rohrdurchmesser: 100 mm – 90˚ mm
Gewicht: 0.43 kg
Art. Nr. 8300-0000
Rotierdüse Blue 50 ™
Die Blue 50 reinigt größere Durchmesser schneller, mit weniger Wasser
Drehzahlregulierte Rotation mit Magnetbremse.
Einstellbare Drehzahl durch Einsätze
Frisches oder recyceltes Wasser, keine Wartung
45 bis 90 Liter pro Minute bis 200 Bar
Einsetzbar bei 90˚ – Kurven
Mit oder ohne Vorstrahl einsetzbar
Hohe Leistung mit austauschbaren Keramikeinsätzen
Blue 50 – Rotierdüse
Anschluss: 1/2″ IG
Ø x Länge: 65 mm x 95 mm
Einsatz ab: 75 – 200 mm
Gewicht: 1,5 kg
Wasserleistung: 45 – 90 l/min
Schubdüsen: 3x M6
Rotationsdüsen: 3x M6
Vorstrahldüsen: 1x M6
Art. Nr. 8550-0000
Art. Nr. 8550-0000F (mit Vorstrahl 1xM6)
Blue 50 – Rotierdüse
Anschluss: 3/4″ IG
Ø x Länge: 65 mm x 96 mm
Einsatz ab: 75 – 200 mm
Gewicht: 1,6 kg
Wasserleistung: 45 – 90 l/min
Schubdüsen: 3x M6
Rotationsdüsen: 3x M6
Art. Nr. 8555-0000
Art. Nr. 8555-0000F (Vorstrahl: 1xM6)
Rotierdüse Blue 80 ™
Blue 80 ™
Die geschwindigkeits-kontrollierte Rotier – Düse
‚eignet sich für alle Arten von Kanalreinigungsfahrzeugen mit Pumpen von 100 bis 500 Liter pro Minute und Drücke bis 200 bar.
• Keine traditionelle Düse hat diese Vorzüge.
• abnutzungsfreie Rotiergeschwindigkeitskontrolle
• kein Unterhalt nötig
• jede Wasserqualität
• Keramik-Einsätze
Blue 80 – Rotierdüse
Rohrdurchmesser: DN 100 mm
Gewindegröße: 1“
Größe: 85 x 114 mm
Wasserdurchfluss: 90 – 250 Liter
Gewicht: 2.0 kg
Rückstrahl: 3xM6
Art. Nr. 8580-0000
Art. Nr. 8580-0000F ( mit Vorstrahl 1xM6)
Blue 80 – Rotierdüse
Rohrdurchmesser: DN 100 mm
Gewindegröße: 1“
Größe: 85 x 114 mm
Wasserdurchfluss: 90 – 250 Liter
Gewicht: 2.0 kg
Rückstrahl: 3xM6
Art. Nr. 8585-0000
Art. Nr. 8585-0000F ( mit Vorstrahl 1xM6)
Hochleistungsdüse Blue 100 ™
Die Multifunktionsdüse Blue 100
Höchst mögliche Effizienz
Die Hydromechanik ist computerberechnet und optimiert. Der Blue 100™ reinigt nicht nur günstig, sondern hat auch eine extreme Zugkraft.
Es ist auch nicht mehr notwendig mit dem höchsten Druck zu reinigen, 60 bis 100 bar reichen in der Regel für eine schnelle und gründliche Reinigung aus. Ein niedrigerer Druck reduziert die Last auf die Pumpe und den Motor, und dies wiederum reduziert die Treibstoffkosten erheb
Lieferumfang:
– Blue100 Dreheinheit mit Geschwindigkeitseinstellung
– Reinigungskopf
– Schubplatte je Anschluss und Wasserleistung
– Stahl-Kufen 110 mm, Set 6 Stk.
– Stahl-Kufen 150 mm, Set 6 Stk.
– Inbusschlüssel
– Werkzeugkoffer
– inkl. Keramikeinsätze M10x1
Blue 100™ Transformer
Ein Werkzeug – vielzählige Anwendungen
Einstellbarer Wasserdruck Die Schubdüsen werden mit einer einzigen Schubplatte in Sekunden gewechselt. Wahlweise arbeiten Sie dann mit dem
maximal zur Verfügung stehenden Druck oder mit dem Druck Ihrer Wahl. Sie halten die einfach auswechselbare Endplatte für eine gute Idee?
Machen Sie dies zu Ihrem Vorteil, und stellen Sie den Blue 100 in Sekunden optimal auf all Ihre Bedürfnisse und Fahrzeuge ein.
Kompromisslos universell Die Vorteile der rotierenden und nicht rotierenden Düsen sind harmonisch vereint. Dadurch ist es möglich,
ohne jeden Kompromiss und mit einer einzigen Düse eine Vielzahl von Aufgaben durch zu führen. Eine ständig wachsende Zahl von
Erweiterungen stehen zur Verfügung, um auch die speziellsten Herausforderungen kostengünstig und effektiv zu lösen.
Einstellbare Kopfdrehzahl Reinigen Sie mit der optimalen Umdrehung kleine und große Rohre. Der Blue 100 verwendet eine friktionsfreie,
elektromagnetische und einstellbare Drehzahlregelung. Das System bremst während der gesamten Lebensdauer proportional zur
Drehgeschwindigkeit – ein Verschleiß ist somit ausgeschlossen.
Jede Wasserqualität, keine Wartung Ausgestattet mit den besten erhältlichen Keramikeinsätzen, arbeitet der Blue 100 problemlos mit
verschmutzten oder aufbereiteten (recycelten) Wasser und benötigt dennoch keine Wartung. Dies betrifft das gesamte Werkzeug.
Die Düsenöffnungen bleiben über Jahre hinaus maßhaltig.
Blue 100™ Erweiterungsmöglichkeiten
Blue 100TM im Koffer
Entwickelt für die Reinigung aller Arten von Rohren, Kanälen, Schächten und
Hebe-Stationen, aber auch geeignet für viele andere Tankreinigungsarbeiten.
Im Werzeugkoffer
Die Kettenschleuder- Spider
Die Kettenschleuder -Erweiterung wird zum Entfernen von Wurzeln verwendet, leistet aber ebenso gute bis bessere Arbeit beim Entfernen von Mineralablagerungen verglichen mit Fräsern. Die Zentrierung und das durch Düsen angetriebene Schwungrad dient als Aufnahme für Kronenbohrer, Blattsäge, Fräs- und Polier-Werkzeug. Für Rohrdurchmesser 200 – 500 mm

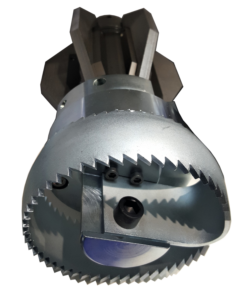

Blue 100 Sägeerweiterung:
Es ist eine drehmomentgesteuerte Säge. Sanfte Kraft bei höheren
Drehzahlen und maximale Kraft bei niedrigen Drehzahlen.
Großprofil-Reinigung
Reinigt Rohre bis zu einem Umfang von 1.200 mm.
Auch in gefluteten Kanälen. Lässt sich
einfach zusammenfalten um in das Rohr zu
kommen und lässt sich ebenso leicht wieder
entfalten. Selbst unter engen und dunklen
Verhältnissen. Kräftige Konstruktion und robust für
den täglichen Gebrauch.
Die Blue 100 Vibro
Version bricht festes Material wie mineralische Ablagerungen,
Waschbeton etc. auf dem Boden einer Rohrleitung auf.
Der Drehkopf produziert Vibrationen, die mit den Kufen und Spikes
in das Material übertragen werden.
Rotierdüsen Serie
Die Rotierdüse mit RTS-Rotor besitzt 4 unter 90˚ tangential angeordnete Rohrreinigungsstrahlen und 3 Schubstrahlen.
Sie wurde konstruiert, da Sickerrohre mit ihren Querbohrungen nicht genügend gereinigt werden konnten. Aber auch beim Spülen normaler Leitungen
mit bisher bekannten Düsen blieben zwischen den Wasserstrahlen immer wieder Rückstände zurück (Streifenbildung). Die Rotierdüse mit RTS-Rotor
wird durch schräg nach hinten gerichtete Wasserstrahlen vorwärts bewegt, welche gleichzeitig auch das von den Tangentialdüsen abgetragene Material wegschwemmen. Leitungen aller Art mit Querbohrungen werden sauber. Die austretenden Wasserstrahlen treffen mit großer Kraft direkt auf die Rohrwand.
Jede Ecke, jeder Winkel und jede Querbohrung wird getroffen.
Die Rotierdüsen.
gibt es mit verschieden angeordnete Rohreinigungsstrahlen und Schubstrahlen. Sie lassen sich sehr gut
bei Querverbindungen einsetzten. Optimal zur Reinigung von Rohren mit starken Fettablagerungen – mit plastischen Ablagerungen
Rotierdüsen RTS:
mit RTS-Rotor besitzt 4 unter 90° tangential angeordnete Rohrreinigungsstrahlen und 3 Schubstrahlen.
Die Rotierdüse wird durch schräg nach hinten gerichtete Wasserstrahlen vorwärts bewegt, welche gleichzeitig auch das
von den Tangentialdüsen abgetragene Material wegschwemmen.
Rotierdüsen RTK:
Diese Kombi-Rotierdüse lässt sich für die Spülung von Rohrleitungen und deren Querverbindungen sehr
gut einsetzen. Sie arbeitet mit speziell kleiner Pumpenleistung und besitzt 2 Tangentialstrahlen unter 80° zur Rohrwand
sowie 2 Halbtangentialstrahlen unter 45° nach hinten gerichtet.
Rotierdüsen RTK:
Diese Kombi-Rotierdüse lässt sich durch die Spülung von Rohrleitungen und deren Querverbindungen
sehr gut einsetzen. Sie arbeitet mit kleiner Pumpenleistung und besitzt 2 Tangentialstrahlen unter 80° zur Rohrwand sowie
2 Halbtangentialstrahlen unter 45° nach hinten gerichtet.
Rotierdüsen RTH:
Die Rotierdüse mit RTH-Rotor, mit 4 nach hinten gerichteten Schneidstrahlen bewirk zugleich den Reinigungsprozess und den Vortrieb des Strahlkopfes, das heißt Rotations- und Schubstrahlen in einer Funktion,
daher der geringe Wasserverbrauch. Geeignet für große Mengen Weichwurzeln und lockeres Material.
Rotierdüsen RTV:
Diese Rotierdüse mit RTV -Rotor bewirkt mit nach vorne auf die Rohrwand gerichtete Strahlen
und einem Frontstrahl sowie 3 Schubstrahlen nach hinten ein Vordringen in das verstopfte Rohr.
Rotierdüsen RTK-VIP Vibrationsdüsen:
Diese Düse ist stark vibrierend. Verschmutzungen wie Mineralien,
harte Fette, Beton und Mörtel werden gelöst.
Düsen - Extra Prime Jets
Das sind Hochleistungsdüsen mit Edelstahleinsätzen. Das Hydromechanische Design ist optimiert für eine hohe Reinigungsleistung.
Extra Prime Jets™ 1/8“ – Stocherdüse / Standarddüse / Zugdüse
| Standarddüse / Zugdüse 1/8″ – Extra Prime Jets | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Gewindegröße | Art. Nr. | Bezeichnung | ØxLänge mm | Kg | Rückstrahl | Vorstrahl | Abstrahlwinkel | Min/Wasserfluss | Bar |
| 1/8″ | 0619‑9920 | CCP/012 | 16×25 | 0.15 | 4xØ 0.8 | 25° | >40 | 20 | |
| Stocherdüse | 3xØ 0.5 | 15° | |||||||
| 1xØ 0.5 | 0° | ||||||||
| 1/8″ | 0619‑9930 | CCP/012 | 16×25 | 0.15 | 4xØ 0.8 | 25° | >40 | 40 | |
| 3xØ 0.7 | 15° | ||||||||
| 1xØ 0.7 | 0° | ||||||||
| 1/8″ | 1151‑9915 | CKR01/012 | 16×18 | 0.08 | 3xØ 0.9 | 30° | >30 | 15 | |
| Standarddüse | |||||||||
| 1xØ 0.8 | 0° | ||||||||
| 1/8″ | 1151‑9930 | CKR01/012 | 16×18 | 0.08 | 3xØ 1.2 | 30° | >30 | 30 | |
| 1151‑9930F | 1xØ 1.0 | 0° | |||||||
| 1/8″ | 0901‑9915 | CZ53/012 | 25×32 | 0.08 | 4xØ 0.9 | 20° | >40 | 15 | |
| Zugdüse | |||||||||
| 1/8″ | 0901‑9930 | CZ53/012 | 25×32 | 0.08 | 4xØ 1.2 | 20° | >40 | 30 | |
| Standarddüse / Zugdüse 1/4″ – Extra Prime Jets | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Gewindegröße | Art. Nr. | Bezeichnung | ØxLänge mm | Gewicht: Kg | Rückstrahl | Vorstrahl | Abstrahlwinkel | Min/ Wasserfluss | Bar |
| 1/4″ | 0611‑9920 | CCP/025 | 19×33 | 0.18 | 4xØ 0.8 | 25° | >40 | 20 | |
| Stocherdüse | 3xØ 0.5 | 15° | |||||||
| 1xØ 0.5 | 0° | ||||||||
| 1/4″ | 0611‑9940 | CCP/025 | 19×33 | 0.18 | 4xØ 1.1 | 25° | >40 | 40 | |
| 3xØ 0.7 | 15° | ||||||||
| 1xØ 0.7 | 0° | ||||||||
| 1/4″ | 0611‑9960 | CCP/025 | 19×33 | 0.18 | 4xØ 1.1 | >40 | 40 | ||
| 1/4″ | 1152‑9920* | CKR01/025 | 18×18 | 0.08 | 3xØ 1.0 | 30° | >30 | 20 | |
| Standarddüse | |||||||||
| 1152‑9920F | 1xØ 0.8 | 0° | |||||||
| 1/4″ | 1153‑9940* | CKR03/025 | 18×18 | 0.08 | 6xØ 1.1 | 30° | >30 | 40 | |
| 1153‑9940F | 1xØ 0.8 | 0° | |||||||
| 1/4″ | 1153‑9960F | CKR03/025 | 18×18 | 0.08 | 6xØ 1.1 | 30° | >30 | 40 | |
| 1/4″ | 0903‑G020* | CZ55/025 | 30×40 | 0.1 | 6xØ 1.7 | 20° | >60 | 20 | |
| Zugdüse | |||||||||
| 1/4″ | 0903‑G020F | 1xØ 0.7 | 0° | ||||||
| 0903‑G040 | CZ55/025 | 30×40 | 0.1 | 6xØ 1.0 | 20° | >60 | 40 | ||
| 1/4″ | 0903‑G040F | 1xØ 1.0 | 0° | ||||||
| 0903‑G060F | CZ55/025 | 30×40 | 0.1 | 6xØ 1.0 | 20° | >60 | 40 | ||
| Standarddüse 3/8″ – Extra Prime Jets | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Gewindegröße | Art. Nr. | Bezeichnung | ØxLänge mm | Kg | Rückstrahl | Vorstrahl | Abstrahlwinkel | Min/Wasserfluss | Bar |
| 3/8″ | 3911‑G040 | CCP/038 | 25×45 | 0.18 | 4xØ 1.1 | 25° | >50 | 40 | |
| Stocherdüse | 3xØ 0.7 | 15° | |||||||
| 1xØ 0.7 | 0° | ||||||||
| 3/8″ | 3911‑G070 | CCP/038 | 25×45 | 0.18 | 4xØ 1.4 | 25° | >50 | 70 | |
| 3xØ 1.0 | 15° | ||||||||
| 1xØ 1.0 | 0° | ||||||||
| 3/8″ | 3911‑G0100 | CCP/038 | 25×45 | 0.18 | 4xØ 1.8 | 25° | >50 | 100 | |
| 3xØ 0.9 | 15° | ||||||||
| 3xØ 0.9 | 0° | ||||||||
| 3/8″ | 1156‑G040 | CKR07/038 | 25×45 | 0.07 | 6xØ 1.0 | 30° | >50 | 40 | |
| Standarddüse | |||||||||
| 1156‑G040F | 1xØ 1.0 | 0° | |||||||
| 3/8″ | 1156‑G055 | CKR07/038 | 25×45 | 0.07 | 6xØ 1.2 | 30° | >50 | 60 | |
| 1156‑G070F | CKR07/038 | 25×45 | 0.07 | 6xØ 1.2 | 1xØ 1.2 | 0° | |||
| 1156‑G0100F | CKR07/038 | 25×45 | 0.07 | 6xØ 1.2 | 30° | >50 | 60 | ||
| Standarddüse / Zugdüse 1/2″ – Extra Prime Jets | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Gewindegröße | Art. Nr. | Bezeichnung | ØxLänge mm | Gewicht: Kg | Rückstrahl | Vorstrahl | Abstrahlwinkel | Min/ Wasserfluss | Bar |
| 1/2″ | 3912‑G040 | CCP/025 | 35×56 | 0.2 | 4xØ 1.1 | 25° | >50 | 40 | |
| Stocherdüse | 3xØ 0.7 | 15° | |||||||
| 1xØ 0.7 | 0° | ||||||||
| 1/2″ | 3912‑G070 | CCP/050 | 35×56 | 0.2 | 4xØ 1.4 | 25° | >50 | 70 | |
| 3xØ 0.7 | 15° | ||||||||
| 1xØ 0.7 | 0° | ||||||||
| 1/2″ | 3912‑G100 | CCP/050 | 35×56 | 0.2 | 4xØ 1.8 | 25° | >50 | 100 | |
| 3xØ 0.9 | 15° | ||||||||
| 1xØ 0.9 | 0° | ||||||||
| 1/2″ | 1257‑G070 | CKR08/050 | 30×43 | 0.15 | 6xØ 1.2 | 30° | >60 | 70 | |
| Standarddüse | |||||||||
| CKR08/050F | 1xØ 0.7 | ||||||||
| 1/2″ | 1257‑G0100 | CKR08/050 | 30×43 | 0.15 | 6xØ 1.4 | 30° | >60 | 100 | |
| CKR08/050F | 1xØ 1.0 | 0° | |||||||
| 1/2″ | 0904‑G040 | CZ501/50 | 40×38 | 0.3 | 6xØ 1.1 | 20° | >80 | 40 | |
| Zugdüse | |||||||||
| CZ501/50F | 1xØ 0.7 | 0° | |||||||
| 1/2″ | 0904‑G070 | CZ501/50 | 40×38 | 0.3 | 6xØ 1.3 | 20° | >80 | 70 | |
| CZ501/50F | 1xØ 1.0 | 0° | |||||||
| 1/2″ | 0904‑G100 | CZ501/50 | 40×38 | 0.3 | 6xØ 1.6 | 20° | >80 | 100 | |
| CZ501/50F | 1xØ 1.0 | 0° | |||||||
| 1/2″ | 0905‑G040 | CZ502/50 | 40×55 | 0.25 | 6xØ 1.1 | 20° | >80 | 40 | |
| CZ502/50F | 1xØ 0.7 | 0° | |||||||
| 1/2″ | 0905‑G070 | CZ502/50 | 40×55 | 0.25 | 6xØ 1.3 | 20° | >80 | 70 | |
| CZ502/50F | 1xØ 1.0 | 0° | |||||||
| 1/2″ | 0905‑G100 | CZ502/50 | 40×55 | 0.25 | 6xØ 1.6 | 20° | >80 | 100 | |
| CZ502/50F | 1xØ 1.0 | 0° | |||||||
Düsen - Extra Life Jets
Die Standarddüsen
Die Standarddüse zeichnet sich durch eine optimale Abstimmung zwischen Schub- und Reinigungskraft aus. Eine starke
Schubkraft zieht den Schlauch um Bögen oder lange Strecken ohne die Reinigungskraft zu verringern. Die Düse ist auch
geeignet,
um normale Verstopfungen zu entfernen.
Die Stocherdüsen
Die Stocherdüse ist ein Werkzeug zur Lösung schwerer Verstopfungen aller Art. Diese sind mineralische Ablagerungen, Eis,
Schlamm, Sand und Fett. Darüber hinaus ist sie sehr gut geeignet zum Öffnen von Verwurzelungen. Die vorderen Düsen lösen
das Material, zusätzlich dringen die scharfen Kanten mit ihrer kinetischen Energie in die Verstopfung wie ein Meißel ein und
zerreißen und schneiden sie frei.
Die Granate Bomben
Die Granat – Bomben Düse reinigt den Umfang eines Rohres (Fett-, Sealhaut). Beim Zurückziehen der Düse werden auch
schwere Verschmutzungen (Schotter, Sand, Kies und Ablagerungen) gelöst und das Rohr komplett gereinigt.
Spezialdüse - Leichtbauweise
Torpedo:
Diese Aluminiumdüse hat einen hohe Zugkraft, speziell geeignet für die Reinigung langer PVC-Rohre in Deponien und Altablagerungen.
Mit Durchdringungsdorn.
Hohlkörperdüse:
Diese Düse aus gehärtetem Stahl ist aufgrund ihrer leichten Konstruktion mit flachen Abstrahlwinkeln bekannt
für ihre sehr starke Zugkraft und Reinigungsleistung. Entfernt Ablagerungen, Steine und Sand.
Phantom:
Düsen aus hochfestem Aluminium (Flugzeugbau), leichte robuste Düsen mit speziell abgestimmten Düsenwinkeln für das
Reinigen von Deponieleitungen bzw. sanierten Kanalrohrleitungen mit Inlinermaterialien.

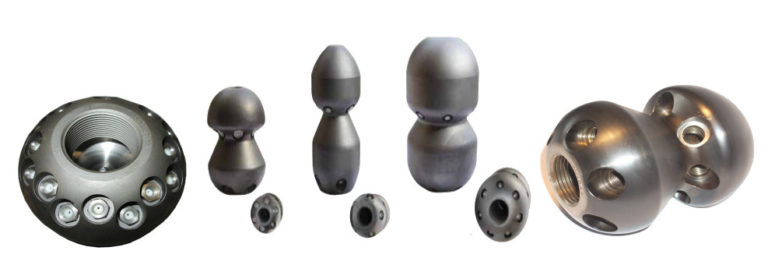

Spezialdüsen - Sortiment 1
Deponiedüsen:
Speziell Reinigungsdüse für Draionagerohre mit einer sehr hohen Schubkraft und Spülleistung. Verbunden mit einem leichtem Schlauch,
und abgestimmt mit dem entsprechenden Wasserdruck, kann diese spezielle Düse bis zu 400 Meter zurücklegen.
Turbobombe:
Leistungsstarke Rohrreinigungsdüsen mit zwei verschiedenen Wasserstrahlwinkeln. Diese Düse ist zwei in einem,
entfernt Fett und wird häufig vor Kanal-Kontrolfernseharbeiten verwendet. Entfernt Ablagerungen, Steine und Sand.
| Spezialdüse – Deponiedüse | ||||||||
|---|---|---|---|---|---|---|---|---|
| Gewinde | Art.Nr. | Bezeichnung | Ø x Länge mm | Gewicht: Kg | Rückstrahl | Vorstrahl | Strahlwinkel | Wasserfluss |
| 1″ | 0401‑0000 | B180 | 80×140 | 3.5 | 8xM10x1 | 5/8° | >200 | |
| 1″ | 0402‑0000 | B200 | 100×190 | 8 | 10xM10x1 | 5/8° | >250 | |
| 1 1/4″ | 0403‑0000 | B250 | 110×230 | 13 | 10xM10x1 | 5/8° | >400 | |
| Spezialdüse – Turbobombe | ||||||||
| Gewinde | Art.Nr. | Bezeichnung | Ø x L mm | Kg | Rückstrahl | Vorstrahl | Strahlwinkel | Wasserfluss |
| 1/2″“ | 0309‑0000 | TB50 | 50×75 | 2.6 | 8xM6 | 1xM6 | 30° | >100 |
| 1/2″ | 0309‑0000F | TB50 | 50×75 | 5.8 | 8xM6 | 60° | ||
| 3/4″ | 0310‑0000 | TB70 | 68×95 | 5.8 | 6xM10x1 | 1xM10x1 | 30° | >200 |
| 6xM10x1 | 60° | |||||||
| 1″ | 0305‑0000 | TB80 | 80×185 | 5.8 | 5xM10x1 | 30° | >200 | |
| 5xM10x1 | 60° | |||||||
| 1 1/4″ | 0306‑0000 | TB80/125 | 68×95 | 5.8 | 5xM10x1 | 30° | >200 | |
| 5xM10x1 | 60° | |||||||
| 1″ | 0307‑0000 | TB120 | 120×205 | 5.8 | 7xM10x1 | 30° | >300 | |
| 7xM10x1 | 60° | |||||||
| 1 1/4″ | 0308‑0000 | TB120/125 | 120×205 | 5.8 | 7xM10x1 | 30° | >300 | |
| 7xM10x1 | 60° | |||||||
Spezialdüsen - Sortiment 2
Vorstrahldüse:
Spritzdüse, welche mit Standardkeramik oder Stahleinsätzen ausgerüstet werden kann.
Maximaler Druck liegt bei 350 Bar.
Lenkdüsen:
Mit Lenk- und Reinigungsdüsen ist eine Befahrung von Abzweigen problemlos möglich.
Stocherdüse mit Bohrspitze:
Eignet sich hervorragend bei Totalverstopfungen und Verpressungen.
Zugdüse mit Öse:
Die Zugdüse mit Ringöse 1/2″ Mittels Zugseil kann die Düse in die Seitenzuläufe eingezogen werden.
Rinnendüse:
Eine Spezialdüse für die Reinigung von Acodrain-Rinnen und offene Rinnen.
Kugeldüse:
Kugeldüsen werden Aufgrund ihrer kurzen und runden Bauform bevorzugt in schwierigen Rohrverläufen
mit mehreren Bögen eingesetzt.
Aquadrill:
Ausgestattet mit einem rotierenden Vorstrahl und Keramikeinsatz.
Die Düse ist perfekt, um komplett verstopfte Rohre zu entfernen.
Schiebedüse:
sie dient dazu, Ablagerungen und Verschmutzungen nach vorne zu schieben und das Rohr zu reinigen.
Vorstrahldüse – Spritzdüse
| Vorstrahldüse / Spritzdüse | |||||
|---|---|---|---|---|---|
| Innengewinde | |||||
| Gewinde: | Art. Nr.: | Bezeichnung: | Ø x Länge | Gewicht: Kg | Vorstrahl |
| 1/2″ | 1301‑0000 | V01RK | 30×50 | 0,13 | M8 |
| 3/4″ | 1302‑0000 | V02RK | 38×70 | 0,40 | M10x1 |
| 1″ | 1303‑0000 | V03RK | 50×84 | 0,76 | M10x1 |
| 1/2″ | 1304‑0000 | V01R | 50×30 | 0,13 | gebohrt |
| 1/2″ | 1305‑0000 | V01F* | 30×50 | 0,13 | 1/4″ |
| 3/4″ | 1307‑0000 | V02F* | 38×70 | 0,40 | 1/4″ |
| 1″ | 1309‑0000 | V03F* | 50×84 | 0,76 | 1/4″ |
| Aussengewinde | |||||
| 1/4″ | 1407‑0000 | W01K-1407 | |||
| 3/4″ | 1409‑0000 | W03K-1409 | |||
| 1/2″ | 1408‑0000 | W02K-1408 | |||
| 1″ | 1410‑0000 | W04K-1410 | |||
| 110115 | Durchrutschschutz für Vorstrahldüse | Länge: 10 cm, Breite: 6 cm | |||
| 110411 | Düse mit Durchrutschschutz | ||||
| * Flachstrahl | |||||
Spritzdüse, welche mit Standardkeramik oder Stahleinsätzen ausgerüstet werden kann.
Maximaler Druck liegt bei 350 bar.
Flunder / Bulldozer
Die Flunder und speziell der Bulldozer reinigen extrem schnell große Ablagerungen von Sand, Kies, Steine oder Feststoffe auf dem Kanalboden des Rohres.
Eine Tiefenreinigung ist auch in stark wasserführenden Kanälen (kein Aufschwimmen) möglich.
Außerdem benötigt man durch die große Spülleistung weniger Wasser.
| Gewindegröße | Art.Nr. | Bezeichnung | LxBxH mm | Kg | Rückstrahl | Min/Wasserfluss | Bar |
|---|---|---|---|---|---|---|---|
| Flunder / Fluke | |||||||
| 1/2″ | 0701‑0000 | FL050 | 150x90x30 | 2.1 | 4xM10x1 | >150 | 60 |
| 3/4″ | 0702‑0000 | FL075 | 190x150x30 | 6 | 4xM10x1 | >250 | 100 |
| 1″ | 0703‑0000 | FL100 | 220x160x50 | 10 | 6xM10x1 | >300 | 150 |
| 1″ | 0704‑0000 | FL100 | 190x150x35 | 10 | 8xM10x1 | >300 | 150 |
| Bulldozer | |||||||
| 3/4″ | 0202‑0000F | BU075 | 320x160x150 | 7 | 6xM10x1 | >200 | 100 |
| 1″ | 0204‑0000F | BU100 | 600x250x200 | 37 | 10xM10x1 | >800 | 300 |
| 1″ | 0208‑0000F | BU03 | 540x230x210 | 26 | 10xM10x1 | >400 | 180 |
| 1 1/4″ | 0205‑0000F | BU125 | 600x240x210 | 37 | 10xM10x1 | >800 | 300 |
Der Bulldozer – Das Kraftpaket für die Großprofilreinigung neu überarbeitet – mit Rundumwirkungsgrad auch für die Scheitel- und Wandreinigung im Kasten- und Rundprofil. Gleitkufen sowie Kufen mit Stahlrädern erleichtern den Vorschub dieses Sohlenreinigers mit Rundumstrahlkraft im Kanalprofil. Zusätzlich mit innenliegender Wasserumlenkung, für eine optimalere Umsetzung des Wasserrückstoßprinzips. Mindestens 330 l/min/100 bar.
BULLDOZER
• weniger Wasserverbrauch
• gründlichere Reinigung
• Tiefenreinigung im stark wasserführenden Kanal (kein Aufschwimmen)
• volle Gleitfähigkeit bei Vorlauf und Rückzug durch Kantenverkleidung
• auswechselbare Kufen aus gehärtetem Stahl
• inkl. Drehgelenk und Düseneinsätze
Schlagbohrdüsen
Das Bohrgerät kann wahlweise gegen Hartablagerungen oder weiche und elastische Stoffe eingesetzt werden. Jeder Bohrkopf ist mit austauschbaren Widia-Schneidmessern oder mit speziellen Stahlmessern und Sägebändern bestückt und wird nach Bedarf umgerüstet. Im Zentrum des Bohrkopfes wird entweder eine Bohrspitze montiert oder für spezielle Aufgaben eine Zugöse, um das Gerät bei Bedarf ziehen zu können. Für Arbeiten in verschiedenen Kanaldurchmessern müssen die Bohrköpfe komplett gewechselt werden; bei den verstellbaren Bohrschlitten werden nur die Abstandsbleche getauscht.
Preise auf Anfrage!
Technische Beschreibung:
Sechs Rückstoßdüsen besorgen den Vortrieb und den Andruck an die zu entfernende Ablagerung, wobei gleichzeitig eine gründliche Reinigung der Rohrwandung sowie ein Abtransport der gelösten Ablagerungsteile erfolgt. Durch das wasserhydraulisch arbeitende Schlagwerk des Motors wirken harte energiereiche Schläge mit zusätzlicher Fräswirkung auf die Ablagerungen ein. Das vom Schlagwerk verbrauchte Druckwasser spült die Bohrschneiden frei. Je nach Arbeitsdruck erreicht das Gerät bis zu 1000 Schläge pro Minute, bei lediglich 150 Umdrehungen. Die Drehbewegung des Bohrkopfes erfolgt zwangsmäßig von innen her durch die Hubbewegung des Schlagkolbens. Der Bohrkopf kann daher nicht stehenbleiben, wenn er auf Ablagerungen stößt. Im Normalfall wird ein spezielles Kontergewicht am Motor angebracht. Durch das höhere Gewicht entsteht eine stärkere Gegenkraft, die ein Zurückweichen des Bohrgerätes beim Aufschlag auf die Ablagerung verhindert. Falls erforderlich, kann auch ohne Gewicht gearbeitet werden, allerdings verringert sich dadurch die Bohrleistung.
Zubehör und Bohrwerkzeuge:
Das Bohrgerät kann wahlweise gegen Hartablagerungen oder weiche und elastische Stoffe eingesetzt werden. Jeder Bohrkopf ist mit austauschbaren
Widia-Schneidmessern oder mit speziellen Stahlmessern und Sägebändern bestückt und wird nach Bedarf umgerüstet. Im Zentrum des Bohrkopfes wird
entweder eine Bohrspitze montiert oder für spezielle Aufgaben eine Zugöse, um das Gerät bei Bedarf ziehen zu können. Für Arbeiten in verschiedenen Kanaldurchmessern müssen die Bohrköpfe komplett gewechselt werden; bei den verstellbaren Bohrschlitten werden nur die Abstandsbleche getauscht.
Preise auf Anfrage!

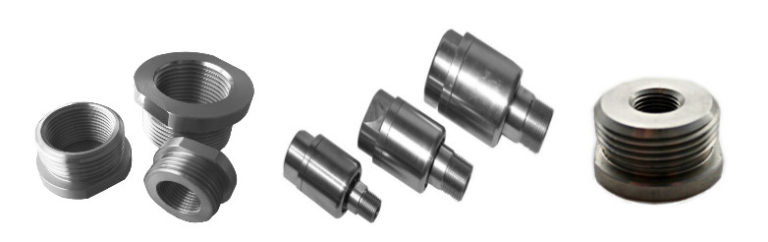

Adapter - Drehgelenke - Reduzierungen
Adapter:
Geeignet zur Reduzierung oder Erweiterung vorhandener
Schlauch- und Düsenanschlüsse.
Drehgelenke :
Werden an Großkanalreinigungsdüsen eingesetzt. Sie sind leichtgängig,
haben eine robuste Ausführung und führen zu keiner Einschränkung der Wasserdurchlaufmenge. Max 350 bar.
| Art.Nr. | Bezeichnung | Gewinde-männl. | Gewinde-weibl. | ØxL mm | Schlüsselweite |
|---|---|---|---|---|---|
| Adapter / max. 350 bar | |||||
| 2317‑0000 | AD50 | 1/2″ | 3/4″ | 47×41 | 41 |
| 2318‑0000 | AD58 | 3/4″ | 1″ | 47×41 | 41 |
| 2319‑0000 | AD61 | 1″ | 1 1/4″ | 57×61 | 50 |
| Art.Nr. | Bezeichnung | Gewinde-männl. | Gewinde-weibl. | ØxL mm | Kg |
|---|---|---|---|---|---|
| Drehgelenke / max. 350 bar | |||||
| 1001‑0000 | DG1 | 1/2″ | 1/2″ | 50×100 | 0.9 |
| 1002‑0000 | DG2 | 3/4″ | 3/4″ | 55×100 | 1.1 |
| 1003‑0000 | DG3 | 1″ | 1″ | 60×116 | 1.5 |
| 1004‑0000 | DG4 | 1 1/4″ | 1 1/4″ | 75×133 | 2.6 |
| 1005‑0000 | DG5 | 1 1/2″ | 1 1/2″ | 80×148 | 4.1 |

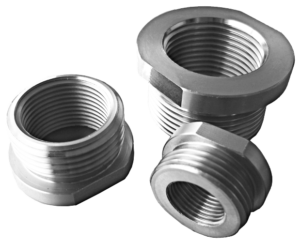

Reduzierung – Reduction – Adapter
| Art.Nr. | Bezeichnung | Aussen Ø | Innen Ø | Länge mm | Gewindelänge |
|---|---|---|---|---|---|
| 4101-0000 | AD025012 | 1/4″ | 1/8″ | 17 | 14 |
| 4102-0000 | AD037025 | 3/8″ | 1/4″ | 17 | 19 |
| 4103-0000 | AD037012 | 3/8″ | 1/8″ | 17 | 19 |
| 4104-0000 | AD050037 | 1/2″ | 3/8″ | 21 | 22 |
| 4105-0000 | AD050025 | 1/2″ | 1/4″ | 21 | 22 |
| 4106-0000 | AD050017 | 1/2″ | 1/8″ | 21 | 22 |
| 4107-0000 | AD075025 | 3/4″ | 1/4″ | 24.5 | 30 |
| 4108-0000 | AD075037 | 3/4″ | 3/8″ | 24.5 | 30 |
| 4109-0000 | AD075050 | 3/4″ | 1/2″ | 24.5 | 30 |
| 4110-0000 | AD100075 | 1″ | 3/4″ | 27 | 36 |
| 4111-0000 | AD100050 | 1″ | 1/2″ | 27 | 36 |
| 4112-0000 | AD100037 | 1″ | 3/8″ | 27 | 36 |
| 4113-0000 | AD100025 | 1″ | 1/4″ | 27 | 36 |
| 4114-0000 | AD125100 | 1 1/4″ | 1″ | 32.5 | 46 |
| 4115-0000 | AD125075 | 1 1/4″ | 3/4″ | 32.5 | 46 |
| 4116-0000 | AD125050 | 1 1/4″ | 1/2″ | 32.5 | 46 |
| 4117-0000 | AD150100 | 1 1/2″ | 1″ | 32.5 | 50 |
| 4118-0000 | AD150075 | 1 1/2″ | 3/4″ | 32.5 | 50 |
| 4119-0000 | AD150050 | 1 1/2″ | 1/2″ | 32.5 | 50 |
Keramikdüseneinsätze rund und Flachstrahl
Keramikeinsätze rund:
Die von uns angebotenen Keramikdüseneinsätze bieten Ihnen folgende Vorteile:
– eine hydrodynamisch getestete Formgebung – einen gleichbleibend harten Vollstrahl
– eine spezielle Materialzusammensetzung die höhere Standzeiten sichert
– kein Druckabfall durch vorzeitigen Verschleiß – keine Veränderung des Strahlbildes der Düse
– höchste Reinigungsleistung über einen längeren Zeitraum
– die ideale Düse für Fahrzeuge mit Wasserrückgewinnung, weil bessere Verschleißfestigkeit.
| Innen | Art.Nr. | Bezeichnung | Aussen Ø | Innen Ø | Länge mm | Gewindelänge | Bohrung |
|---|---|---|---|---|---|---|---|
| 1501-0000 | M4ASK | L1= 3,5 mm | 5.3 | M4 (ASK) | 3 | 0,30 – 1,60 | |
| 1503-0000 | M6ASK | L1= 5,4 mm | 7.3 | M6 (ASK) | 5 | 0,40 – 3,00 | |
| 1504-0000 | M8ASK | L1= 5,4 mm | 7.3 | M8 (ASK) | 7 | 0,40 – 3,00 | |
| 1505-0000 | M10ASK | L1= 8 mm | 13.5 | M10x1 (ASK) | 10 | 0,70 – 4,00 | |
| 1506-0000 | R1/8″ASK | L1= 8 mm | 15.3 | 1/8″ | 13 | 0,70 – 4,00 | |
| 1507-0000 | R1/4″ASKNG15 | L1= 5 mm | 15.3 | 1/4″ | 17 | 0,70 – 4,00 | |
| 1508-0000 | R1/4″ASKNG14 | L1= 7 mm | 15 | 1/4″ | 14 | 0,70 – 4,00 | |
| 1509-0000 | R1/4″ASKLG22 | L1= 7 mm | 18.2 | 1/4″ | 14 | 0,70 – 4,00 | |
| 1510-0000 | R1/4″ASKLG22NPT | L1= 7 mm | 18.2 | 1/4″NPT | 14 | 0,70 – 4,00 | |
| Aussen | 1513-0000 | M6ISK | 7.3 | M6 | 3 Allen-key | 0,40 – 3,00 | |
| 1514-0000 | M8ISK | 7.3 | M8 | 4 Allen-key | 0,40 – 3,00 | ||
| 1515-0000 | M10ISK | 13.5 | M10x1,5 | 5 Allen-key | 0,40 – 3,00 | ||
| 1516-0000 | M12ISK | 21.2 | M12x1,75 | 6 Allen-key | 0,40 – 3,00 |
Flachstrahl Keramikdüseneinsätze:
Flachstrahl-Keramikdüseneinsätze haben eine vielfach höhere Lebensdauer als Einsatze aus gehärtetem Stahl oder anderen harten Werkstoffen.
Auf neuesten Erkenntnissen basierende Bauweise erzeugt noch in großer Entfernung nach Düsen-Austritt einen kompakten Wasserstrahl von höchster Energiedichte. Max. 1000 bar, speziell für Wasserrückgewinner. Einzusetzen bei Sohlenreinigern, Bomben, Granaten und Rotationsdüsen.
M10 x 1 sowie R1/4” Düsengrößen mit 45˚ und 90˚ Austrittswinkel.üsen
| Art.Nr. | Bezeichnung | Länge-mm | Gewindegrösse | Strahlwinkel | Gewindelänge | Bohrung |
|---|---|---|---|---|---|---|
| Flachstrahl Keramikdüseneinsätze | ||||||
| 1520-0000 | M10x1 45 | 13.5 | M10x1 | 45° | 10 | 1.2, 1.7, 2.0, 2.5, 3.0 |
| 1530-0000 | R1/4″ 45 | 15.5 | 1/4″NPT | 45° | 14 | 1.2, 1.7, 2.0, 2.5, 3.0 |
| 1522-0000 | M10x1 90 | 13.5 | M10x1 | 90° | 10 | 1.2, 1.7, 2.0, 2.5, 3.0 |
| 1532-0000 | R1/4″ 90 | 13.5 | R1/4″NPT | 90° | 10 | 1.2, 1.7, 2.0, 2.5, 3.0 |
Gewinde: Art.Nr. Bezeichnung: Material:
______________________________________________________________________________
1/8″ 4201-0000 BS01 stainless VA
1/4″ 4202-0000 BS02 stainless VA
M4 4203-0000 BS03 stainless VA
M5 4204-0000 BS04 stainless VA
M6 4205-0000 BS05 stainless VA
M8 4206-0000 BS06 stainless VA
M10x1 4207-0000 BS07 stainless VA
Werkzeugschlüssel - Düsenlehren
Produkt Schlagwörter
Art. Nr.
__________________________________ Bezeichnung ____________________________________________
1501-1SWO TL1501 Werkzeugschlüssel M4
1503-1SWO TL1503 Werkzeugschlüssel M6
1504-1SWO TL1504 Werkzeugschlüssel M8
1505-1SWO TL1505 Werkzeugschlüssel M19x1
1500-4530 TL4515 Düsenlehren 0,45 bis 1,5 mm
1530-1530 TL1530 Düsenlehren 1,5 bis 3,0 mm
