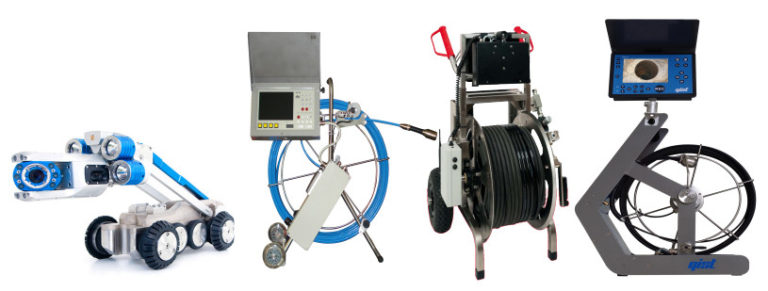

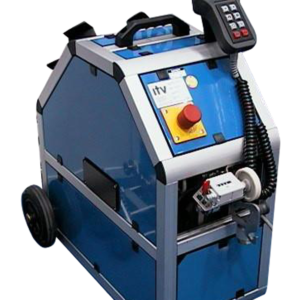

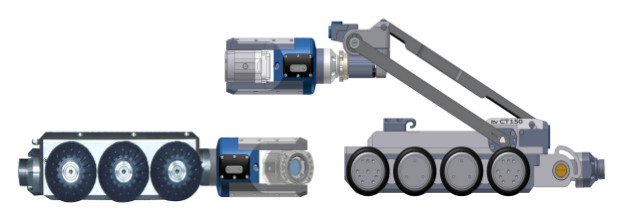

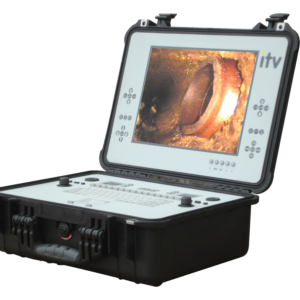

Kamerasysteme

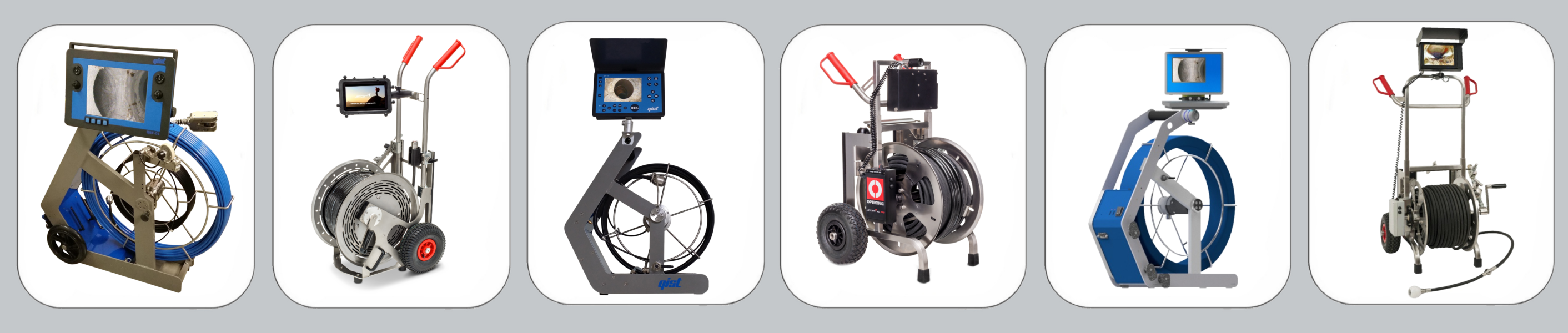

Kameraschiebesysteme

kAMERATECHNIK Syskan-banner-

JETCAM 40 PRO

HOCHDRUCKREINIGUNG  -STÖRUNGSBESEITIGUNG  -SATELLITENSYSTEM  -INSPEKTION DOKUMENTATION

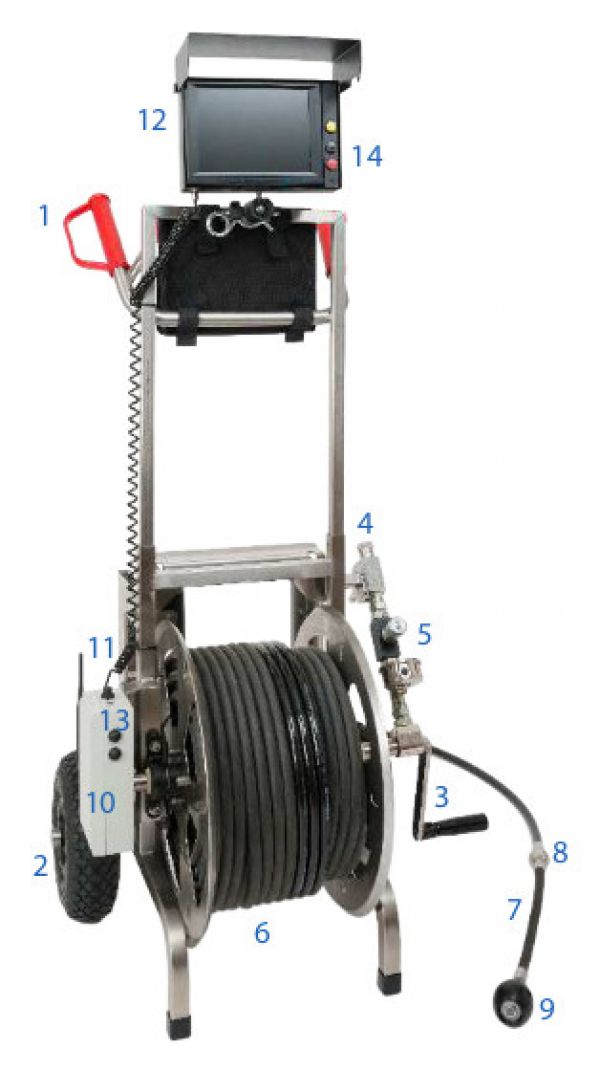

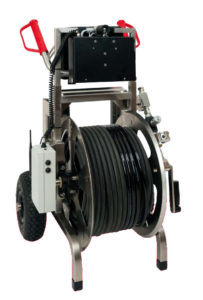

Die Jetcam 40 PRO
ist äußerst ein effzientes Rohrreinigungssystem zur Prävention und Beseitigung von Verschmutzungen im Kanalsystem
 Die Jetcam 40 Pro ist einfach in der Handhabung. Sie dient vor und nach der Störungsbeseitigung als Rohrreinigungssystem und verfügt über eine Hochleistungskamera zur optischen Orientierung über die jeweils gerade anstehenden Arbeitsschritte.
Die Jetcam 40 Pro ist auch unkompliziert beim Transport und Kundeneinsatz. Sie besitzt eine zusammenklappbare Haspel und passt in jedes Fahrzeug. Sie hat wenig Gewicht und ist gut zu transportieren – auch für eine Person. Durch Ihre Steuerfähigkeit lassen sich Positionen anfahren, die mit herkömmlichen Sytemen nicht zu erreichen sind.

Digitales Kamerasystem mit Eindrahttechnik
Das Mitführen eines zusätzlichen Kabels oder einer Leitung ist nicht nötig. Die JetCam 40 Pro ist ein äußerst effizientes System zur Beseitigung
von Verstopfungen. Vor und nach der Störungsbeseitigung dient dieses als Rohrreinigungssystem. Es verfügt über eine Hochleistungskamera
zur optischen Orientierung über die jeweils gerade anstehenden Arbeitsschritte.

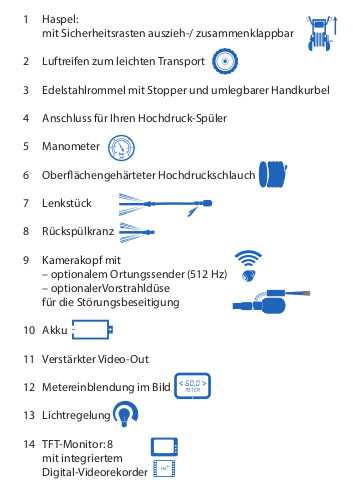

Haspel
Edelstahl, ausziehbar / zusammenklappbar, mit Sicherheitsrasten
Luftreifen für einfachen Transport
Edelstahltrommel mit Stopper und umlegbarer Handkurbel
kann zum Arbeiten stehen oder gelegt werden.

Wasser (Hochdruck)
Hochdruckanschluß 1/2“ zum Anschluß an Ihren Spüler, mit Absperrhahn. Durchfluß: ab 30 Liter / Minute
Manometer: Maximaler Arbeitsdruck: 150 bar
Oberflächengehärteter Hochdruckschlauch, extrem gleitfähig.
Länge NW 10 oder 12,5 (1/2 Zoll): 35 bis max. 60 Meter,
abhängig von Schlauchdurchmesser (andere Längen, andere Schläuche, auf Anfrage)
Durchfluß: max. 80 l / min (abhängig vom Schlauch)

Syskan Kanaltechnik

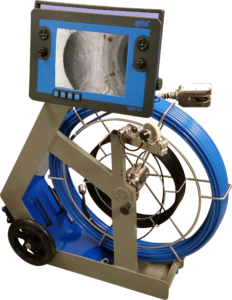

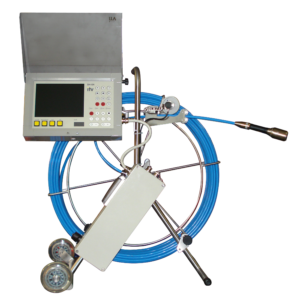

 Kamera Schiebesystem QSS-01

 Kamera Schiebesystem QSS-01

das ist ein universelles Schiebesystem mit Wechselkorbtechnik mit dem alle Inspektionseinsätze im Haus, Hausanschluss- und Kanalbereich, sofern der Schiebeeinsatz ausreichend ist, durchgeführt werden können. Einsetzbar sind sowohl verschiedene steckbare Axialsicht- oder Rotokameras, wie auch eine abbiegefähige Kamera (ROWIS), sowie 3
Bedien- und Monitoreinheiten.



kanaltechnik abwassertechnik syskan

Serienmäßig:
2 Längenmesseinrichtungen! 1x direkt am Stab, 1x als Umdrehungszähler wie bei fast allen bekannten Systemen. Beide mit Einblendung ins Videobild, abhängig von der Monitoreinheit. Je nach Bedien- und Monitoreinheit optional erweiterbar mit Texteinblendung,
Bild- und Videospeicher und PC mit Kanalsoftware (nur mit QBE-01). Robuster, stabiler pulverbeschichteter Aluprofilrahmen mit Edelstahlachse. Verschiedene Schiebestablängen und -stärken liefer- und einfachst einsetzbar durch das patentierte Wechselkorbsystem. Universelle dreh- und schwenkbare Vorrichtung für Bedien- und Monitoreinheiten.

Wechselkorbsystem: robustes Wechselkorbsystem zur schnellen Anpassung an verschiedene Aufgaben
Basiskorb 50 oder 70 m Ø 9 mm
Kombikorb 50 oder 70 m mit Ø 9 mm und 30 m Ø 5,5 mm
Minikorb mit 30m, Ø 4,5 oder Ø 5,5 mm

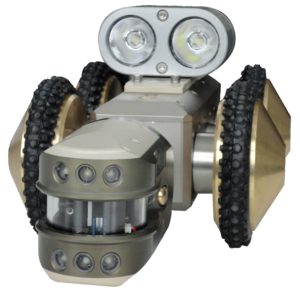

Kamera RC-65 G: 360˚ Rotorkamera, 65 mm, für 270˚ Rundumblick mit Aufrechtbildfunktion, DN 100-200
Kamera QA-37: Mini Farbkamera für Axialsicht, Ø 37 mm steckbar,
DN 40-150, bzw 40-100
Kamera QA-32 und QA-25: Mini Farbkamera für Axialsicht, Ø 32, bzw 25 mm, steckbar, mit Aufrechtbildfunktion, DN 150-200
Kamera ROWIS: lenkbare, abbiegefähige 360˚ Rotokamera, Ø 60 mm, für Rundumblick mit Aufrechtbildfunktion DN 100-300

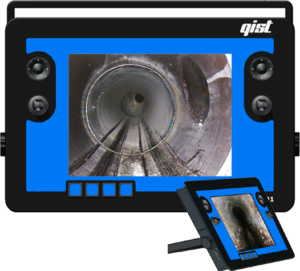

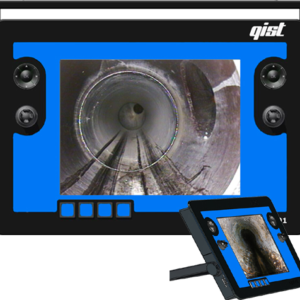

QBE-01 Bedien-& Monitoreinheit: multifunktionale Bedien- und Monitoreinheit, 10,4“ Touchscreen für Video & PC. Bedienelemente für Schiebesysteme und Kofferanlagen. Vielseitig erweiterbar mit PC und Kanalsoftware. Abnehmbare Einheit. Funkübertragung für alle Steuersignale
QBE-02 Bedien-& Monitoreinheit: Bedien- und Monitoreinheit, 8“ Farbdisplay, für Axialsicht und Rotokameras, spritzwasserdicht,
mit Transport- und Sonnenschutzkappe, optional mit Tastatur und Elektronik zur Texteinblendung erweiterbar.

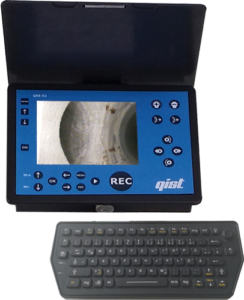

QBE-03 Bedien-& Monitoreinheit:  Bedien- und Monitoreinheit, 5,6“ Farbdisplay, für Axialsicht und Rotokameras, spritzwasserdicht,
 mit Transport- und Sonnenschutzkappe, optional mit Tastatur & Elektronik
 zur Texteinblendung erweiterbar.

kanaltechnik abwassertechnik syskan

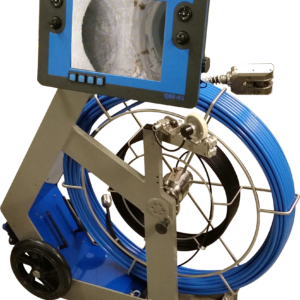

 Kamera Schiebesystem QSS-02


QSS-02

das mittlere Schiebesystem mit Wechselkorbtechnik, für die Inspektionseinsätze im Haus- und Hausanschlussbereich. Einsetzbar sind verschiedene steckbare Axialsichtkameras und eine 360° Rotokamera:
Zwei Bedien- und Monitoreinheiten stehen zur Auswahl:
Die QBE-03 mit 5,6“ Diagonale und QBE-02 mit 8“.
Serienmäßig mit Meterzähler und Metereinblendung.
In Verbindung mit der Bedieneinheit (QBE-02 und QBE-03)
auch optional erweiterbar mit Texteinblendung, sowie Bild- und Videospeicher.
Robuster, stabiler, pulverbeschichteter Aluprofilrahmen mit Edelstahlachse.
Verschiedene Schiebestablängen und -stärken lieferbar und einfachst zu verwenden durch das neu entwickelte Wechselkorbsystem.
Universelle dreh- und schwenkbare Halterung für die Aufnahme der Bedien- und Motoreinheiten.

kanaltechnik abwassertechnik syskan

Technische Daten:
Abmessungen *1                   HxBxT (mm) 632 x 236 x 622
Abmessungen *2                   HxBxT (mm) 822 x 236 x 622
Gewicht                                  18 kg incl. Monitoreinheit QBE-02
Ausführung                            Alu, Alupulverbeschichtet, Edelstahl
Schiebestab                             50m  Ø 9m
Schiebestabkorb                  Korb  Ø500 mm
Anschlüsse                           Video out & in
Energieversorgung              Akkubetrieb ˃2h / Netz 230V (AC)
Einsatzbereich                     DN 50 bis DN 300
Serienaustattung                  Meterzähler & Metereinblendung
Bedien- & Monitoreinheit wählbar, Standard = QBE-02 –  QBE-03 = Option

Wechselkorbsystem:
robustes Wechselkorbsystem zur schnellen Anpassung an verschiedene Aufgaben
STD-Korb mit 50m Schiebestab Ø 9 mm
Minikorb mit 30m Schiebestab Ø 6,8 mm
Standard: QBE-02 Bedien- und Monitoreinheit
Bedien- und Motoreinheit mit 8“ Farbdisplay, und Rotokameras, spritzwasserdicht,
mit Transport- und Sonnenschutzklappe, optional mit Tastatur & Elektronik zur
 Texteinblendung erweiterbar.

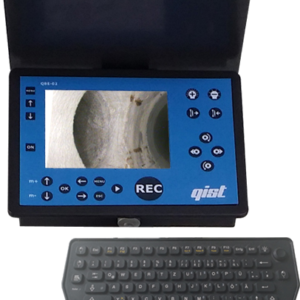

Standard: QBE-03 Bedien- und Monitoreinheit
QBE-03 die Sandardausstattung mit 5,6“ Farbdisplay,
 für Axialsicht und Rotokameras, spritzwasserdicht,
mit Transport- und Sonnenschutzklappe,
optional mit  Tastatur & Elektronik zur     Texteinblendung erweiterbar.

kanaltechnik abwassertechnik syskan

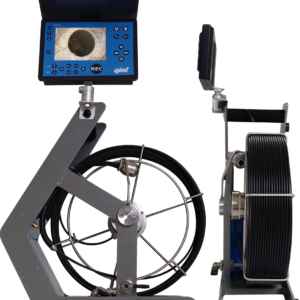

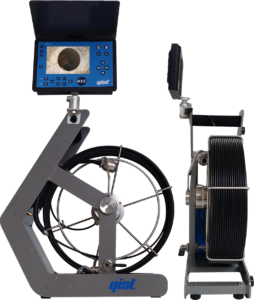

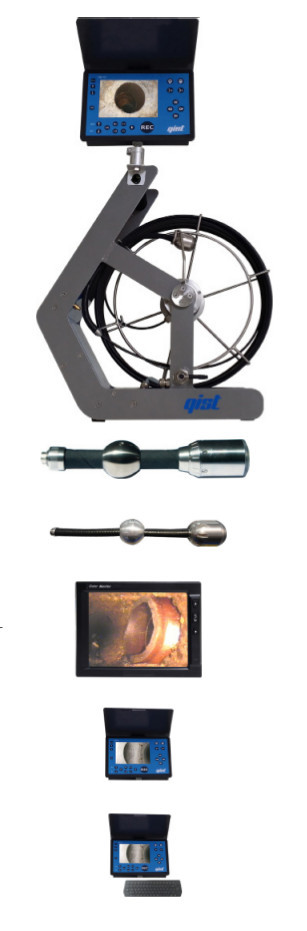

 Kamera Schiebesystem QSS-03

QSS-03
ein kleines universelles Schiebesystem mit Wechselkorbtechnik für Inspektionseinsätze im Haus oder Hausanschlussbereich. Einsetzbar sind verschiedene steckbare Axialsichtkameras, der Betrieb von 360˚ Rotokameras ist bereits vorgesehen. Zwei Monitoreinheiten stehen zur Auswahl:
Die einfache Monitoreinheit QVM-01 oder die Bedien- und Monitoreinheit QBE-02.
Serienmäßig mit Meterzähler und Metereinblendung. In Verbindung mit der Bedieneinheit (QBE-02) auch optional erweiterbar mit Texteinblendung, sowie Bild- & Videospeicher.

kanaltechnik abwassertechnik syskan

Robuster, stabiler, pulverbeschichteter Aluprofilrahmen mit Edelstahlachse.
Verschiedene Schiebestablängen & -stärken lieferbar & einfachst zu verwenden durch das patentierte Wechselkorbsystem.
Universelle dreh- & schwenkbare Halterungen für die Aufnahme der Bedien- & Monitoreinheiten.

kanaltechnik abwassertechnik syskan

Wechselkorbsystem:  robustes Wechselkorbsystem zur schnellen Anpassung an verschiedene Aufgaben Minikorb mit 30m Schiebestab Ø 4,5 mm Minikorb mit 30m Schiebestab Ø 6 mm
Kamera QA-37:  Mini Farbkamera für Axialsicht, Ø 37 mm steckbar, mit Aufrechtbildfunktion DN 50-200
Kamera QA-32 und QA-25: Mini Farbkamera für Axialsicht, Ø 32, bzw 25 mm, steckbar, DN 40-150, bzw. DN 40-100
QVM-01 Monitoreinheit: Farbe Monitoreinheit, 5,6“ Farbdisplay, für Axialsichtkameras, spritzwasserdicht, mit Transport- & Sonnenschutzkappe, nicht erweiterbar
QBE-02t Bedien- & Monitoreinheit, 8“ Farbdisplay, für Axialsicht & Rotokameras, spritzwasserdicht, mit Transport- & Sonnenschutzkappe, optional mit Tastatur & Elektronik zur Texteinblendung erweiterbar.

QBE-03 Bedien-& Monitoreinheit:
Bedien- & Monitoreinheit, 5,6“ Farbdisplay, für Axialsicht & Rotokameras, spritzwasserdicht, mit Transport- & Sonnenschutzkappe, optional mit Tastatur & Elektronik zur Texteinblendung erweiterbar.

Milwaukee Akku - Inspektionskamera

M12IC Akku – Inspektionskamera

270° drehbares Display
68,6 mm / 2,7“-Farb-LCD-Display
Wasserdichter 9-mm-Kamerakopf mit einer Auflösung von 640 x 480 Pixel
3-stufige LED-Beleuchtung für optimale Ausleuchtung
Flexibles, wasserdichtes 914 mm langes Kamerakabel

kanaltechnik abwassertechnik syskan
milwaukee-akku-inspektionskamera

Der REDLITHIUM™-Akku bietet eine perfekt abgestimmte Konstruktion, eine fortschrittliche Elektronik und eine verlustfreie Leistungsabgabe für längere Standzeit und längere Lebensdauer als bei Vorgängermodellen
100% systemkompatibel mit dem MILWAUKEE®-M12™-Produktprogramm.
Aufsteckwerkzeuge (Haken, Spiegel und Magnet) im Lieferumfang enthalten

Artikel Nr.:  110520  M12IC  Akku – Inspektionskamera ohne Akku
Artikel Nr.:  110521  M12IC   Akku – Inspektionskamera  mit Akku

Syskan Kanaltechnik

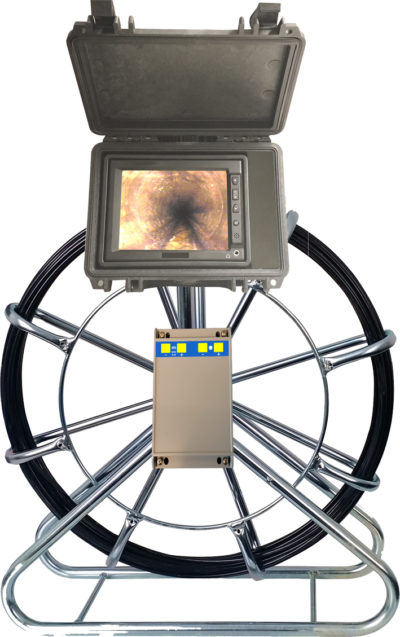

CTU - Rohrinspektionsanlage

Kameraanlage mit Ø 27 mm und Glasfaserkabel

das kompakteste Pushrod-System auf dem Markt, ein zukunftsorientiertes Konzept mit mehreren Perspektiven. Überall dort, wo eine Inspektion mit blosem Auge nicht möglich ist, dient die Kanalkamera als vielseitiges Hilfsmittel.
Die Kabelgeführte Kamera erreicht schwer zugängliche Rohre, Schächte und Hohlräume einfach und sicher. So lassen sich Defekte frühzeitig erkennen und Verstopfungen auch in engen Leitungen zuverlässig lokalisieren.
Einsatzbereich: für Rohrdurchmesser ab 40- bis 150 mm
Bogengängig ab DN 50 mm / 87°

kanaltechnik abwassertechnik syskan

Technische Daten:
Kameragehäuse Material aus Edelstahl(V2A), Wasserdicht bis 6 bar
Beleuchtung 12 Stück, Ø 3 mm ultrahelle weiße LED`s
Licht stufenlos regelbar
Opjektiv 150° Weitwinkel, Schärfentiefe ab 3 cm bis unendlich
manuell einstellbar
Kameramodul Hochauflösend 1/4“ Chip
795 (H) x 596 (V), 655 (TV)

Syskan Kanaltechnik
kanaltechnik abwassertechnik syskan

Gestell: Stahlrohr verzinkt und pulverbeschichtet
Schleifring 6 polig
Bremse stufenlos einstellbar
Steuergehäuse aus Aluminium mit integriertem Netzteil,
Kamera und Lichtsteuerung
Glasfaser-Schiebekabel mit Leitung, 30 m lang / Ø 5 mm
Versorgung AC: 110V / 60Hz , 240V / 50 Hz
DC: +18 V / 40 W
Abmessungen Breite: 37 cm, Tiefe: 25 cm, Höhe: 44 cm
Gewicht ca. 5,0 kg

Syskan Kanaltechnik
Syskan Kanaltechnik
kanaltechnik abwassertechnik syskan
kanaltechnik abwassertechnik syskan


Optionen:  Ortungssender, Kanal-Software, Integrierten Akku

Meterzähler mit Einblendung im Bild,
Dateneinschreibung mit Meter-Einblendung
Zubehör LCD Monitor 5,6“ oder auf Haspel
LCD Monitor 5,6“ oder (2 * DVR * Alugehäuse auf Haspel
LCD Monitor 8“ oder10“ im Koffer
Schiebestange
Adapter Hülse Ø 40 mm, ab DN 50 mm
Hülse Ø 40 mm, ab DN 80 mm
Hülse Ø40 mm, für Rollenschlitten
Rollenschlitten Ø 112 mm, ab DN 125 mm

kanaltechnik abwassertechnik syskan

Kamera Inspektionssoftware K 2000

Kanaluntersuchung mit K2000

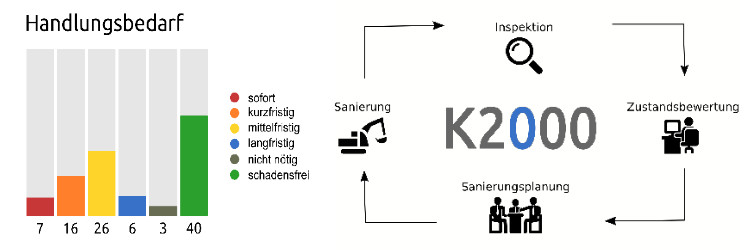

Der Kreislauf einer gängigen Kanaluntersuchung beginnt mit der Befahrung von Kanälen oder Schächten. Dabei wird der Zustand des Objektes mit Hilfe von Filmaufnahmen, Bildern, Messungen und Berichten dokumentiert. Nach der Inspektion werden die Daten im Büro nachbearbeitet, bewertet und anschließend eine Sanierungsplanung durchgeführt. Das Ergebnis wird an den Auftraggeber weitergegeben und Sanierungsmaßnahmen veranlasst. Nach durchgeführter Sanierung wird der Kanal in regelmäßigen Abständen erneut einer Inspektion unterzogen.

K2000 umfasst alle Anforderungen einer kompletten Kanaluntersuchung und Sanierung aus einer Hand.

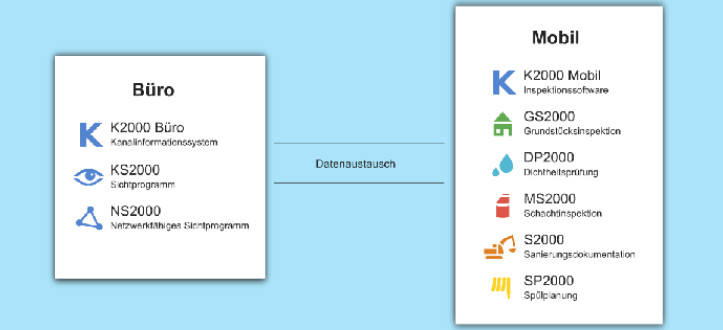

Mobil und Büro

K2000 kann sowohl zur Zustandserfassung von Kanalnetzen in Inspektionsfahrzeugen oder Schiebeanlagen (K2000 Mobil) wie auch als Kanalinformationssystem zur Verwaltung im Büro (K2000 Büro) eingesetzt werden. K2000 ist ideal für Städte, Kommunen, Ingenieurbüros und Firmen aus dem umwelttechnischen Bereich geeignet.


Klassifizierung und Bewertung

Über die Schadensklassifizierung und Zustandsbewertung kann eine automatische Beurteilung der Untersuchungsergebnisse des Kanalnetzes durchgeführt werden. Daraus lässt sich zum Beispiel der Handlungsbedarf für Sanierungen ganz einfach bestimmen. Die Klassifizierung und Bewertung erfolgt dabei entweder normgerecht oder benutzerdefiniert.
